Typische Installation

Typische Installation ohne Zirkulation

A
N
B

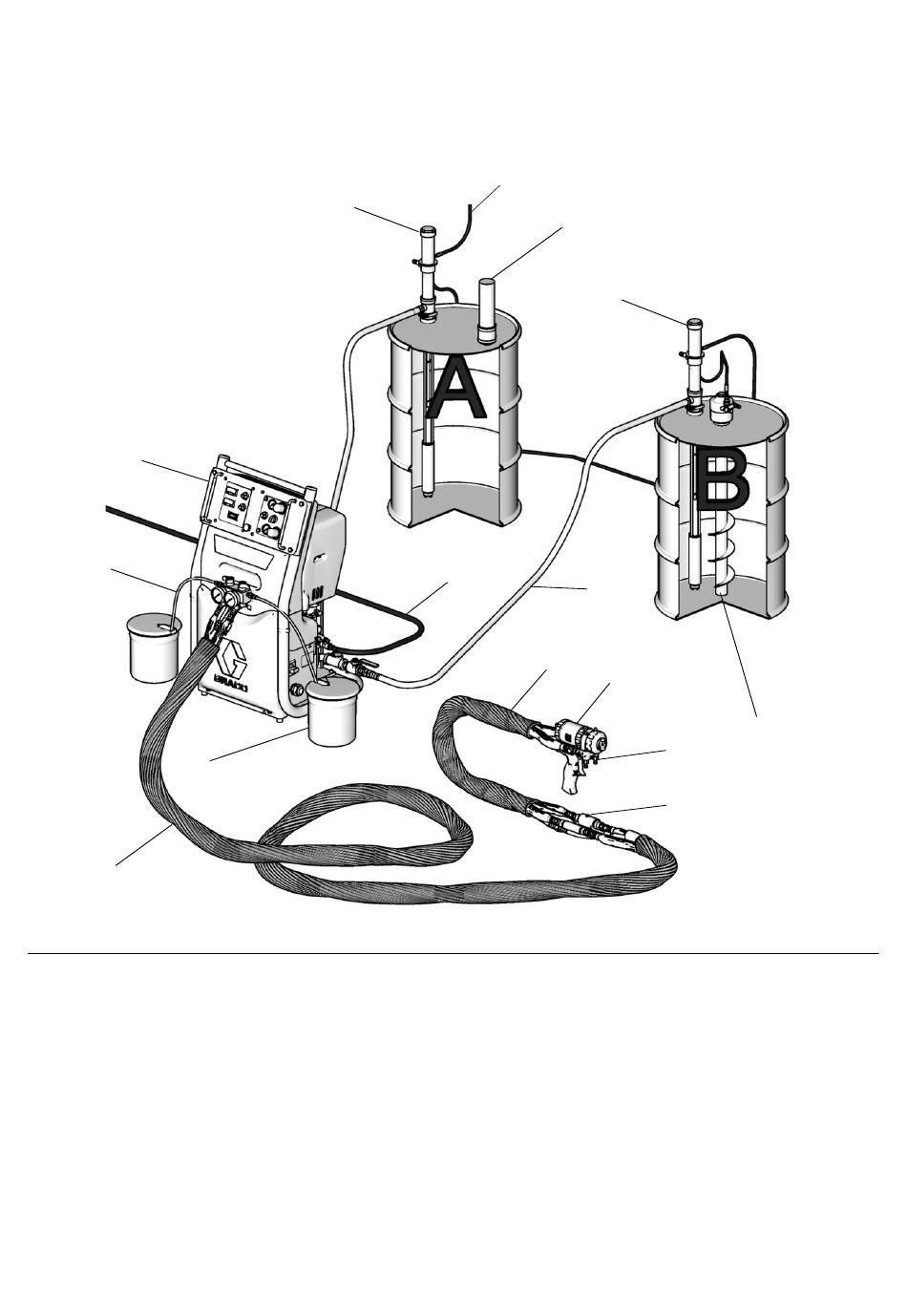

A . 1: Typische Installation ohne Zirkulation
BB
Legende:
A Reactor Dosiergerät
B Beheizter Schlauch
C Materialtemperatursensor (FTS)
D Beheiztes Peitschenende
E Fusion Spritzpistole
F Luftzufuhrschlauch für Dosiergerät und Pistole
G Luftzufuhrleitungen Speisepumpe 3/8 Zoll (76 mm) ID min.
312525Y
K
H
* Zur besseren Verständlichkeit abgebildet. Beim Betrieb mit Band umwickeln.
G
M
K
F
J
D
E
H Abfallbehälter
J Materialzufuhrleitungen (217382)
K Zufuhrpumpen
L Rührwerk
M Trockner
N Entlüftungsleitungen / Überdruckentlastung
P Pistolenmaterialverteiler
Typische Installation
L
P
C*
ti11572a
