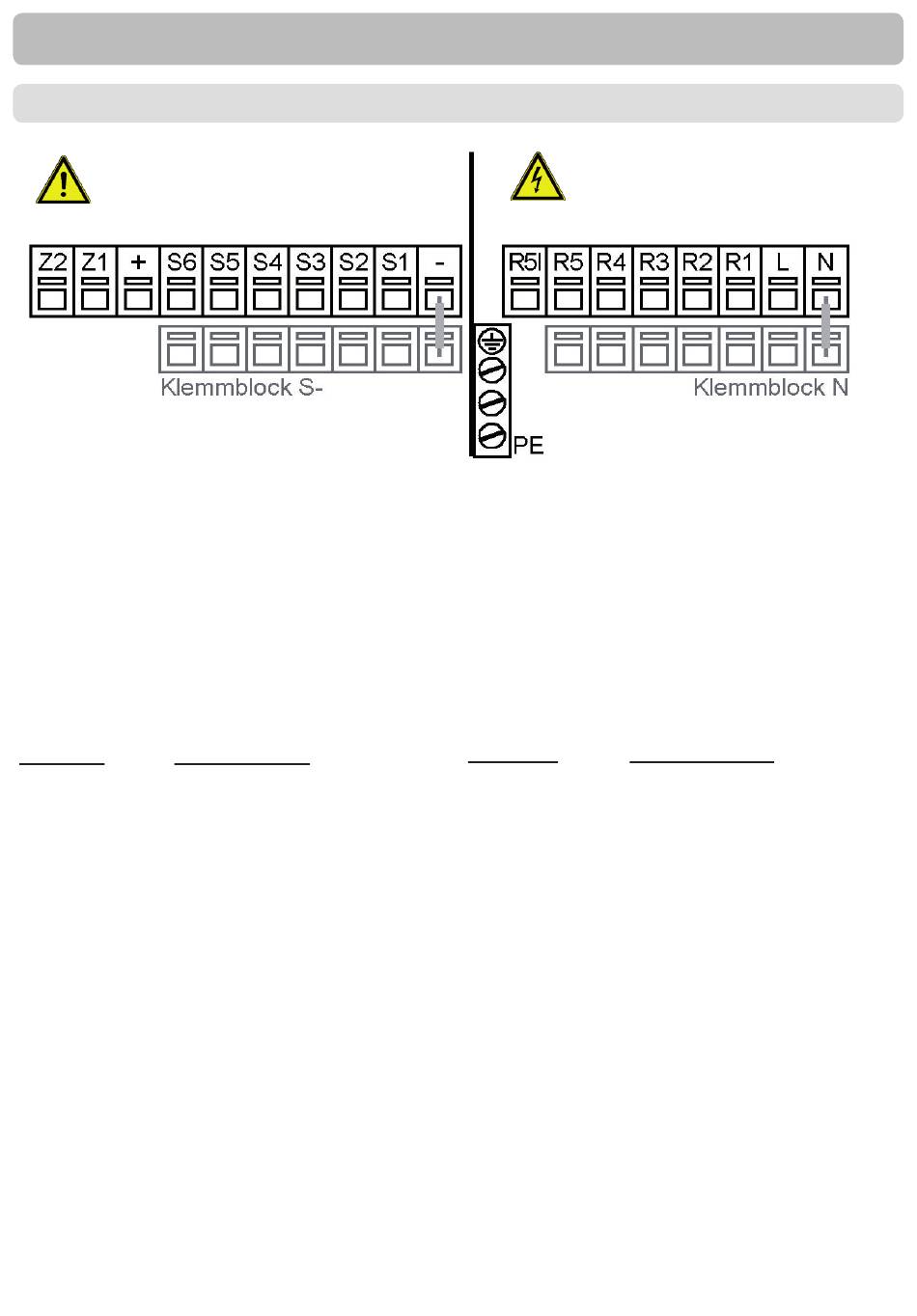

D. - Elektrischer Anschluss
Linker Klemmraum nur für
Kleinspannungen von
Achtung
max. 12VAC/DC
Anschluss Kleinspannungsseite:
- Temperaturfühler Klemmen S1-S6
und Klemmblock S- (Polung beliebig)
- An Z1 und Z2 nur potentialfreies Relais
mit Kleinspannung, max 24V anschließen
Kleinspannungen max. 12VAC/DC An-
schluss im linken Klemmraum!
Klemme:
Anschluss für:
-
Brücke Klemmblock S-
S1
Außen
S2
Vorlauf
S3
Speicher/Puffer
S4
Raumtemp.fühler RC22
S5
Luftfeuchtigkeit RC22
S6
Fernversteller*
+
12VDC RC22
Z1
Entfeuchter (Dehumidifi er)
Z2
Entfeuchter (Dehumidifi er)
pot.frei. Relais, nur
Kleinspannung bis max 24V
Klemmblock S- für Anschluss der Sensor-
massen von S1-S6 nutzen.
Die Polung der Fühler ist beliebig.
* Hinweis: Beim Anschluss des Fernverstellers RC22 oder eines externen potentialfrei-
en Thermostates eines Fremdherstellers ist die Drahtbrücke an S6 zu entfernen.
** R4 an = Regler steht auf Kühlbetrieb, R4 aus = Regler steht auf Heizbetrieb.
Installation
Gefahr
Anschluss Netzspannungsseite:
- Schutzleiter an dem PE Metallblock
- Neutralleiter an dem Klemmblock N
- Netzaußenleiter Klemme L
- Schaltausgänge Klemmen R1-R4
- potentialfreier Kontakt an R5/R5I
Achtung: nur für 230V verwenden!
Netzspannungen 230VAC 50-60Hz An-
schluss im rechten Klemmraum!
Klemme:
N
L
R1
R2
R3
R4
R5
R5I
Der Anschluss der Schutzleiter PE erfolgt
an dem PE Metallklemmblock!
Relais R4 und R5 sind optional anschließ-
bar.
Rechter Klemmraum nur
für Netzspannungen von
230VAC 50-60Hz
Anschluss für:
Brücke Klemmblock N
Netz Außenleiter L
Heizkreispumpe
Mischer auf
Mischer zu
Kühlmodus/Heizmodus**
Wärme-/Kühlanforderung
Wärme-/Kühlanforderung
