C.1. - Wandmontage
Installieren Sie den Regler ausschließlich in trockenen Räumen und
unter Umgebungsbedingungen wie unter „B.1. - Technische Daten" auf
Achtung
Seite 5 beschrieben. Folgen Sie der nachfolgenden Beschreibung.
C.1.1.
C.1.2.
8

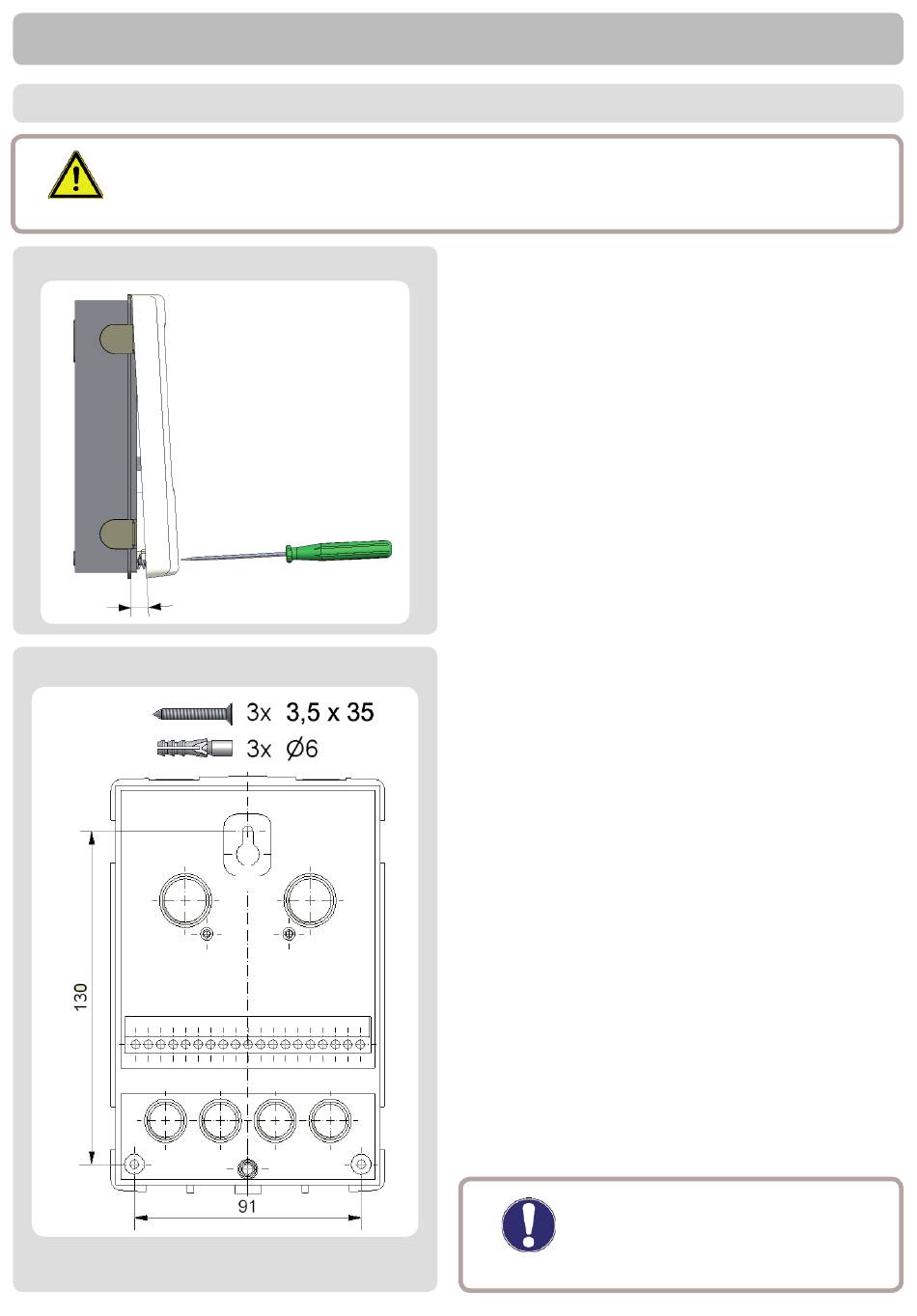

Installation
1.Deckelschraube komplett lösen
2.Gehäuseoberteil vorsichtig vom Unter-
teil abziehen.
3.Gehäuseoberteil zur Seite legen. Dabei
bitte nicht auf die Elektronik fassen.
4.Gehäuseunterteil an der ausgewählten
Position anhalten und die 3 Befestigungs-
löcher anzeichnen. Achten Sie dabei
darauf, dass die Wandfl äche möglichst
eben ist,damit sich das Gehäuse beim An-
schrauben nicht verzieht.
5.Mittels Bohrmaschine und 6er Bohrer 3
Löcher an den angezeichneten Stellen in
die Wand bohren und die Dübel eindrü-
cken.
6.Die obere Schraube einsetzen und
leicht andrehen.
7.Das Gehäuseunterteil einhängen und
die zwei übrigen Schrauben einsetzen.
8. Gehäuse ausrichten und die drei
Schrauben festschrauben.
Achtung
Für den Schalttafeleinbau
ist ein spezieller Montage-
satz als Zubehör erhältlich.
