5.1.3. - Kennlinie
Art und Steilheit der Heizungskennlinie
Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in
Abhängigkeit von der Außentemperatur gesteuert. Der Wärmebedarf ist je nach
Gebäudetyp/Gebäudeisolierung/Heizungsauslegung/Außentemperatur oftmals sehr
unterschiedlich. Deshalb bietet der Regler die Möglichkeit, die Heizanlage mit einer
nomalen geraden Kennlinie (Einstellung Normal) oder mit einer abgeknickten Kennli-
nie (Einstellung Geteilt) zu betreiben.
Ist die Einstellung Normal gewählt wird die Kennlinie mittels der ensprechenden Grafik
im Regler angepasst. Während die richtige Steilheit justiert wird, zeigt der Regler
außer der Grafik den Wert der Steilheit und als Hilfestellung die errechnete Sollvorlauf-
temperatur bei -12°C an.
Ist die Einstellung Geteilt gewählt, wird die Kennlinie mittels ensprechender Grafik im
Regler in 3 Schritten angepasst. Zuerst wird die Steilheit anhand einer Standardkenn-
linie, dann der Knickpunkt und anschließend der Knickwinkel angepasst. Während die
Kennlinie entsprechend justiert wird , zeigt der Regler außer der Grafik den Wert der
Steilheit und als Hilfestellung die errechnete Sollvorlauftemperatur bei -12°C an. Bei
nochmaligem Verstellen der Split-Kennlinie erfolgt die Abfrage in umgekehrter Reihen-
folge.
Einstellbereiche:
Kennlinie : Normal oder Geteilt / Voreinstellung : Normal
Steilheit : 0.0...3.0 / Voreinstellung : 0.8
Knickpunkt bei Außentemperatur : +10°C...-10°C
Knickwinkel : verschieden, je nach Steilheit und Knickpunkt

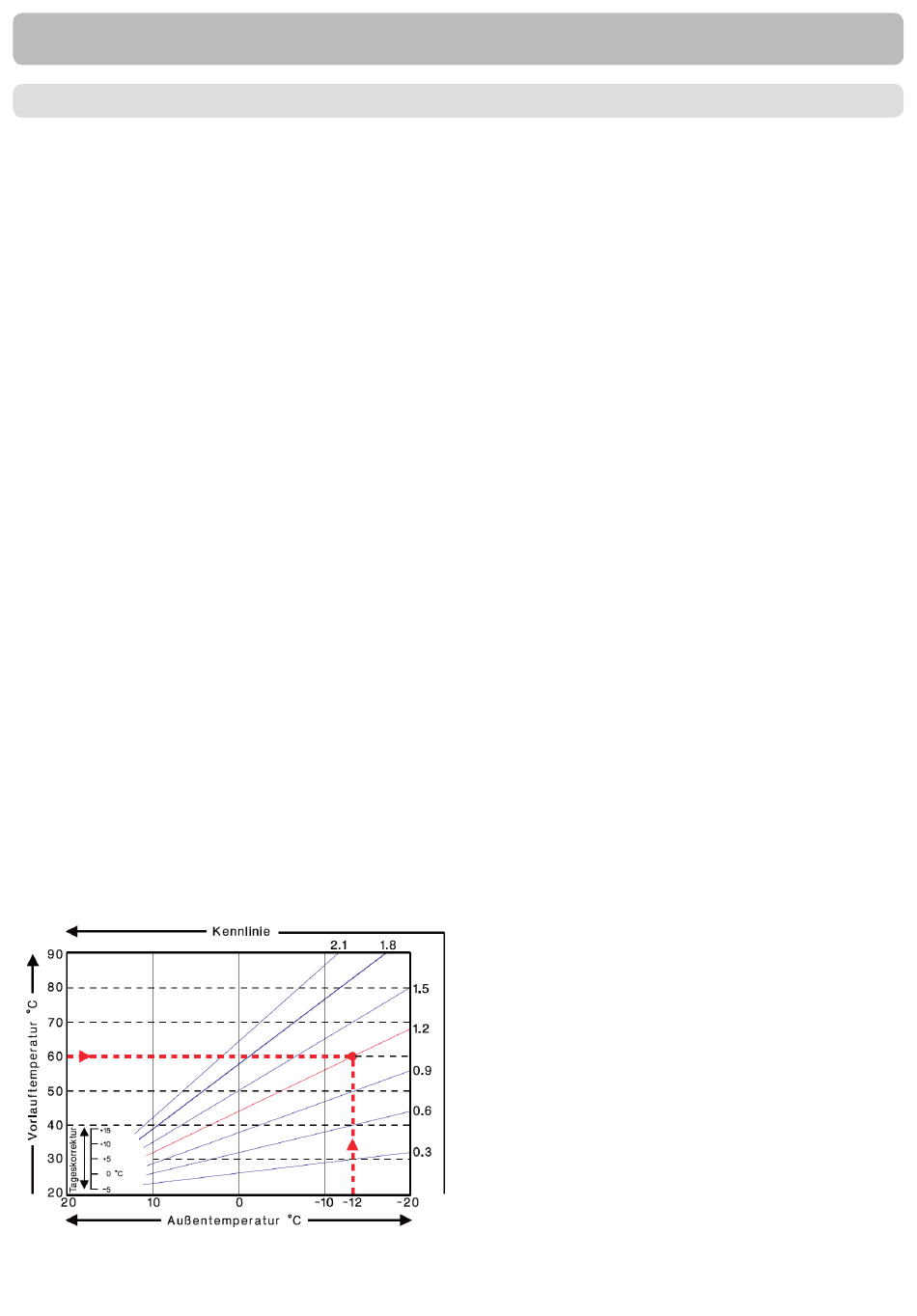

Das nachfolgende Diagramm zeigt den Einfluß der gewählten Kennliniensteilheit (Nor-
mal-Kennlinie) auf die errechnete Soll-Vorlauftemperatur des Heizkreises. Die richtige
Kennlinie wird bestimmt, indem man den Schnittpunkt der berechneten maximalen
Vorlauftemperatur (= Auslegungstemperatur) bei minimaler Außentemperatur festlegt.
Einstellungen Heizkreis
Beispiel:
Auslegungstemperatur der Heizkörper
60°C Vorlauf bei niedrigster Außentempe-
ratur gemäß Wärmebedarfsberechnung
-12°C.
Der Schnittpunkt ergibt eine Steilheit von
1,2 als Einstellwert.
21
