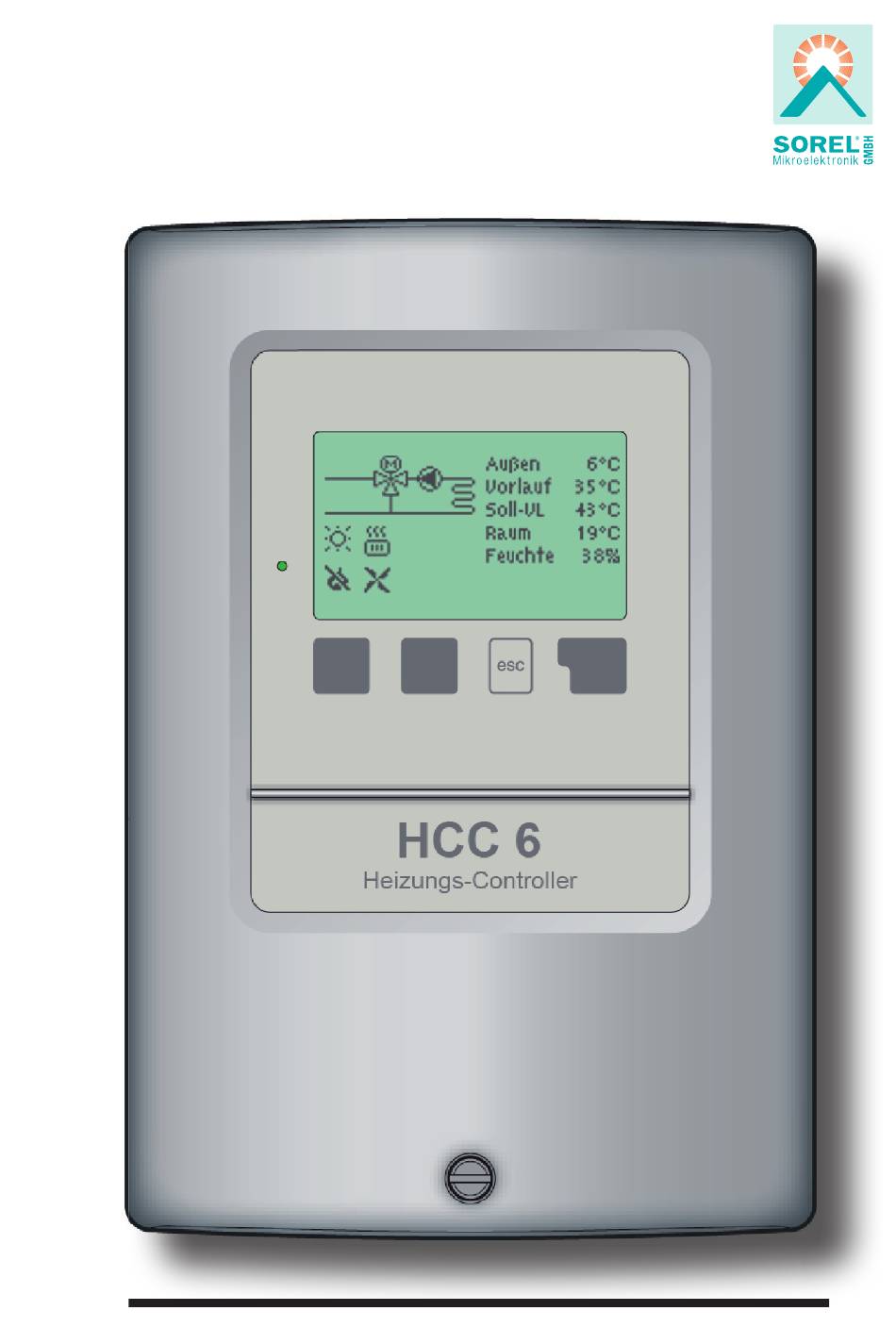

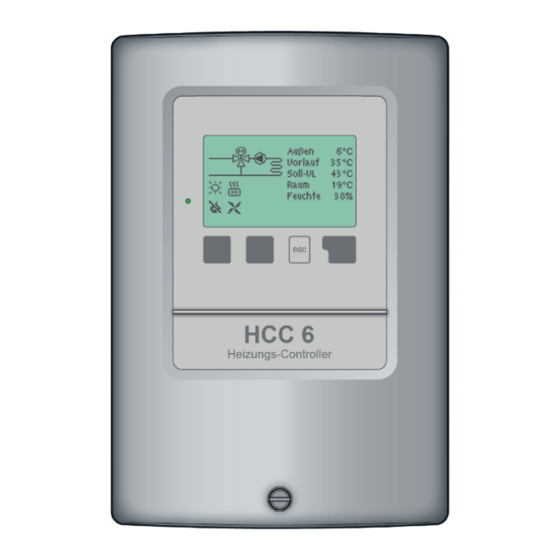

- Seite 1 Heizungs-Controller HCC6 Witterungsgeführter Heizkreisregler Montageanweisung und Bedienanleitung Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen Vor der Montage, Inbetriebnahme und Bedienung sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
Inhalt A.1. - EG-Konformitätserklärung 5.1.7. - Soll/Ist - A.2. - Allgemeine Hinweise 5.1.8. - Soll/Ist + A.3. - Symbolerklärung 5.1.9. - Verzögerung A.4. - Veränderungen am Gerät 5.1.10. - Min. Vorlauf Heizen A.5. - Gewährleistung und Haftung 5.1.11. - Max. Vorlauf Heizen B.1. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise A.1. - EG-Konformitätserklärung Durch das CE-Zeichen auf dem Gerät erklärt der Hersteller, dass der ModvlvS Clima 6 den folgenden einschlägigen Sicherheitsbestimmungen entspricht: EG-Niederspannungsrichtlinie 73/23/EWG, geändert durch 93/68/EWG EG-Richtlinie elektromagnetische Verträglichkeit 89/336/EWG i.d.F. 92/31/EWG i.d.F. 93/68/EWG Die Konformität wurde nachgewiesen und die entsprechenden Unterlagen sowie die EG-Konformitätserklärung sind beim Hersteller hinterlegt. -
Seite 4: Veränderungen Am Gerät
Sicherheitshinweise A.4. - Veränderungen am Gerät Durch Veränderungen am Gerät kann die Sicherheit und Funktion des Gerätes und der gesamten Anlage beeinträchtigt werden. Gefahr - Ohne schriftliche Genehmigung des Herstellers ist es nicht gestattet, Verände- rungen, An- und Umbauten am Gerät vorzunehmen - Es ist zudem nicht gestattet, Zusatzkomponenten einzubauen, welche nicht zusammen mit dem Gerät geprüft worden sind - Wenn wahrzunehmen ist, wie beispielsweise durch Beschädigung des Gehäu-... -
Seite 5: Reglerbeschreibung
Reglerbeschreibung B.1. - Technische Daten Elektrische Daten: Netzspannung 230VAC +/- 10% Netzfrequenz 50...60Hz Leistungsaufnahme Schaltleistung gesamt 460VA (Relaisausgänge 1-4) Schaltleistung je Relais 460VA für AC1 / 185W für AC3 Interne Sicherung 2A träge 250V Schutzart IP40 Schutzklasse Sensoreingänge 4x Pt1000 Temperaturfühler 1x Luftfeuchtesensor 1x Raumfernversteller Messbereich... -
Seite 6: Über Den Regler
Reglerbeschreibung B.3. - Über den Regler Der Heizungsregler ModvlvS Clima 6 ermöglicht Ihnen eine effi ziente Nutzung und Funktionskontrolle Ihrer Heizanlage. Das Gerät überzeugt vor allem durch seine Funktionalität und einfache, annähernd selbsterklärende Bedienung. Die einzelnen Eingabetasten sind bei jedem Eingabeschritt sinnvollen Funktionen zugeordnet und erklärt. -
Seite 7: Hydraulikvarianten
Reglerbeschreibung B.6. - Hydraulikvarianten Die nachfolgenden Abbildungen sind nur als Prinzipschema zur Darstel- lung der jeweiligen Anlagenhydraulik zu verstehen und erheben keinen Anspruck auf Vollständigkeit. Der Regler ersetzt keinesfalls sicherheits- technische Einrichtungen. Je nach Anwendungfall sind weitere Anla- Achtung gen- und Sicherheitskomponeten wie Sperrventile, Rückschlagklappen, Sicherheitstemperaturbegrenzer, Verbrühungsschutz etc. -
Seite 8: Wandmontage
Installation C.1. - Wandmontage Installieren Sie den Regler ausschließlich in trockenen Räumen und unter Umgebungsbedingungen wie unter „B.1. - Technische Daten“ auf Achtung Seite 5 beschrieben. Folgen Sie der nachfolgenden Beschreibung. C.1.1. 1.Deckelschraube komplett lösen 2.Gehäuseoberteil vorsichtig vom Unter- teil abziehen. 3.Gehäuseoberteil zur Seite legen. -
Seite 9: Elektrischer Anschluss
Installation C.2. - Elektrischer Anschluss Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Wie- dereinschalten sichern! Spannungsfreiheit prüfen! Der elektrische Anschluss darf nur durch eine Fachkraft unter Berück- Gefahr sichtigung der geltenden Vorschriften durchgeführt werden. Der Regler darf nicht in Betrieb genommen werden, wenn es am Gehäuse sichtba- re Schäden, wie z.B. -
Seite 10: Installation Der Temperaturfühler
Installation C.3. - Installation der Temperaturfühler Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Tempera- turerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen. Die Fühlerleitungen können bei Bedarf mit einem Kabel von mindestens 0,75 mm² Durchmesser auf maximal 30 m verlängert werden. Achten Sie darauf, dass hierbei keine Übergangswiderstände auftreten! Platzieren Sie die Fühler genau im zu messenden Bereich! Verwenden Sie nur den für das jeweilige Einsatzgebiet passenden... -
Seite 11: Elektrischer Anschluss
Installation D. - Elektrischer Anschluss Rechter Klemmraum nur Linker Klemmraum nur für für Netzspannungen von Kleinspannungen von Gefahr Achtung 230VAC 50-60Hz max. 12VAC/DC Anschluss Kleinspannungsseite: Anschluss Netzspannungsseite: - Temperaturfühler Klemmen S1-S6 - Schutzleiter an dem PE Metallblock und Klemmblock S- (Polung beliebig) - Neutralleiter an dem Klemmblock N - An Z1 und Z2 nur potentialfreies Relais - Netzaußenleiter Klemme L... -
Seite 12: Bedienung
Bedienung E.1. - Anzeige und Eingabe Das Display (1) mit umfangreichem Text- und Grafikmodus ermöglicht Ihnen eine einfache und fast selbsterklärende Bedie- nung des Reglers. Die Leuchtdiode (2) leuchtet grün, wenn die Heizkreispumpe eingeschaltet ist. Die Leuchtdiode (2) leuchtet rot, wenn Betriebsart „Aus“... -
Seite 13: Inbetriebnahmehilfe
Bedienung E.2. - Inbetriebnahmehilfe Beim ersten Einschalten des Reglers und nach Einstellen von Sprache und Uhr erfolgt die Abfrage, ob die Parametrierung des Reglers mit der Inbetriebnahmehilfe erfolgen soll oder nicht. Die Inbetriebnah- mehilfe kann aber auch jederzeit beendet oder später im Menü Sonderfunktionen nochmals gestartet werden. -
Seite 14: Menüablauf Und Menüstruktur
Bedienung E.4. - Menüablauf und Menüstruktur Der Grafik oder Übersichtsmodus erscheint, wenn 2 Minuten keine Taste mehr gedrückt wird oder wenn das Hauptmenü über „esc“ verlassen wird. Ein Tastendruck im Grafik- oder Übersichtsmo- dus führt direkt zum Hauptmenü. Hier stehen dann die nachfolgenden Menüpunkte zur Auswahl: Aktuelle Temperaturwerte mit Erläuterungen... -
Seite 15: Messwerte
Messwerte 1. - Messwerte Das Menü “1. Messwerte” dient zur Anzei- ge der aktuell gemessenen Temperaturen und der Luftfeuchtigkeit, sowie zur Anzei- ge der Einstellung des Raumcontrollers. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Messwerte verlassen”... -
Seite 16: Auswertung
Auswertung 2. - Auswertung Das Menü “2. Auswertung” dient zur Funkti- onskontrolle und Langzeit-überwachung der Anlage. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Auswertung verlassen” beendet. Für die Auswertung der Anlagendaten ist unerlässlich, dass die Uhrzeit am Regler genau eingestellt ist. -
Seite 17: Zeiten
Zeiten 3. - Zeiten Im Menü “3. Zeiten” werden Uhrzeit, Datum und die Betriebszeiten für den Heizkreis und die Kühlung eingestellt. Die zugehörigen Temperatur- Sollwerte werden im Menü „5. - Einstellungen“ auf Seite 20 Achtung eingestellt Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Zeiten verlassen”... -
Seite 18: Betriebsart
Betriebsart 4. - Betriebsart Im Menü “4. Betriebsart” werden die Be- triebsarten für den Heizkreisbetrieb und die Kühlung festgelegt. Nach einer Netzspannungsunterbrechung kehrt der Regler selbst-ständig wieder in die zuletzt gewählte Betriebsart zurück! Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Betriebsart verlassen”... -
Seite 19: Betriebsarten
Betriebsarten 4.2. - Kühlung Auto = Automatik/Normalbetrieb unter Berücksichtigung der Zeiten. Klimaanlage = Schaltet die Kühlung an wenn die Raumtemperatur über die „Raum Soll Temperatur“ einstellbar im Menü „5.2.5. - Raum-Soll-Kühlung“ steigt. Aus = Kühlung ist abgeschaltet Einstellbereich: Auto, Aus Voreinstellung: Auto 4.3. -
Seite 20: Einstellungen Heizkreis
Einstellungen Heizkreis 5. - Einstellungen 5.1. - Heizkreis Im Menü “5. Einstellungen HzK” werden die für die Regelfunktion des Heizkreises nötigen Grundeinstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen wer- den keinesfalls ersetzt! Achtung Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen”... -
Seite 21: Kennlinie
Einstellungen Heizkreis 5.1.3. - Kennlinie Art und Steilheit der Heizungskennlinie Mit Hilfe der Kennlinie wird die Wärmeabgabe des Heizkreises in Abhängigkeit von der Außentemperatur gesteuert. Der Wärmebedarf ist je nach Gebäudetyp/Gebäudeisolierung/Heizungsauslegung/Außentemperatur oftmals sehr unterschiedlich. Deshalb bietet der Regler die Möglichkeit, die Heizanlage mit einer nomalen geraden Kennlinie (Einstellung Normal) oder mit einer abgeknickten Kennli- nie (Einstellung Geteilt) zu betreiben. -
Seite 22: Tageskorrektur
Einstellungen Heizkreis Mit den nachfolgenden Einstellungen kann eine Parallelverschiebung der Kennlinie für die Zeitbereiche Tag-/Nacht- und Komfortbetrieb vorgenommen werden. Achtung 5.1.4. - Tageskorrektur Parallelverschiebung der Kennlinie Durch die Tageskorrektur wird eine Parallelverschiebung der Heizungskennlinie wäh- rend der Tagbetriebszeiten vorgenommen, da es vorkommen kann, dass bei der ein- gestellten Kennlinie das Gebäude je nach Außentemperatur nicht optimal beheizt wird. -
Seite 23: Soll/Ist
Einstellungen Heizkreis 5.1.8. - Soll/Ist + Ausschalthysterese (nur wenn S3 angeschlossen) Mit diesem Wert wird die zulässige Überschreitung der Heizkreistemperatur zur er- rechneten Sollvorlauftemperatur an Fühler S3 festgelegt. Überschreitet die Temperatur an Fühler S3 die Sollvorlauftemperatur um den hier eingestellten Wert wird die Wär- meanforderung (Relais R5) abgeschaltet. -
Seite 24: Einstellungen Kühlung
Einstellungen Kühlung 5.2. - Kühlung Im Menü “5.2. Einstellungen Kühlung“ werden die für die Regelfunktion der Kühlung nötigen Grundeinstellungen vorgenommen. Die bauseits vorzusehenden Sicherheitseinrichtungen werden Achtung keinesfalls ersetzt! Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Einstellungen verlassen” beendet. -
Seite 25: Ein-Hysterese
Einstellungen Kühlung 5.2.3. - Ein-Hysterese Mit diesem Wert wird die zulässige Überschreitung der errechneten Sollvorlauftempe- ratur durch die Vorlauftemperatur an Fühler S2 festgelegt. Überschreitet die Tempe- ratur an Fühler S2 die Sollvorlauftemperatur um den hier eingestellten Wert für den in „5.2.8. -
Seite 26: Entfeuchter
Entfeuchter 5.3. - Entfeuchter 5.3.1. - Soll LF Der Entfeuchter ist aktiv, solange die Luftfeuchtigkeit über dem hier eingestellten Wert liegt, und arbeitet mit einer festen Hysterese von 5%. Einstellbereich: 30 % bis 60 % / Voreinstellung : 50 % 5.4. -
Seite 27: Raumcontroller
Raumcontroller 5.5. - Raumcontroller In diesem Menü können die Einstellungen für den Raumcontroller RC22 vorgenom- men werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Raumcontroller verlassen” beendet. Am RC22 können die 3 Betriebsmodi, Heizen, Aus und Kühlen einge- stellt werden. -
Seite 28: Schutzfunktionen
Schutzfunktionen 6. - Schutzfunktionen Im Menü “6. Schutzfunktionen” können vom Fachmann diverse Schutzfunktionen aktiviert und eingestellt werden. Die bauseits vorzusehenden Sicherheitseinrichtungen wer- Achtung den keinesfalls ersetzt! Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Schutzfunktionen ver- lassen”... -
Seite 29: Sonderfunktionen
Sonderfunktionen 7. - Sonderfunktionen Im Menü “7. Sonderfunktionen” werden grund- legende Dinge und erweiterte Funktionen eingestellt. Die Einstellungen in diesem Menü sollten nur vom Fachmann vorge- Achtung nommen werden. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Sonderfunktionen ver- lassen”... -
Seite 30: Werkseinstellungen
Sonderfunktionen 7.3. - Werkseinstellungen Die gesamten vorgenommenen Einstellungen können zurückgesetzt und der Regler somit wieder in den Auslieferzustand gebracht werden. Die gesamte Parametrierung sowie Auswertungen etc. des Reglers ge- hen unwiederbringlich verloren. Anschließend ist eine erneute Inbetrieb- nahme erforderlich. Achtung 7.4. -
Seite 31: Menüsperre
Menüsperre 8. - Menüsperre Durch das Menü “8. Menüsperre” kann der Regler dagegen gesichert werden, dass grundlegende Funktionen unbeab- sichtigt verstellt und beeinträchtigt wer- den. Das Menü wird durch Drücken von “esc” oder auch bei Anwahl von “Menüsperre verlassen” beendet. Die nachfolgend aufgezählten Menüs bleiben trotz aktivierter Menüsperre voll zugäng- lich und es können ggf. -
Seite 32: Servicewerte
Servicewerte 9. - Servicewerte Das Menü “9. Servicewerte” dient im Fehlerfall z.B zur Ferndiagnose durch den Fachmann oder Hersteller. Tragen Sie die Werte wenn der Fehler auftritt z.B. in die Tabelle ein. Achtung Das Menü kann durch Drücken von “esc” jederzeit beendet werden. -
Seite 33: Sprache
Sprache 10. - Sprache Über das Menü “10. Sprache” kann die Sprache der Menüführung gewählt wer- den. Bei der ersten Inbetriebnahme erfolgt die Abfrage automatisch. Die wählbaren Sprachen können sich je nach Geräteausführung unterscheiden! Die Sprachwahl ist nicht in jeder Geräte- ausführung vorhanden! -
Seite 34: Störungen Mit Fehlermeldungen
Störungen Z.1. Störungen mit Fehlermeldungen Erkennt der Regler eine Fehlfunktion, so blinkt das rote Licht und zusätzlich er- scheint das Warnsymbol im Display. Liegt der Fehler nicht mehr vor, ändert sich das Warnsymbol in ein Infosymbol und das (Led blinkt + Warnsymbol) rote Licht blinkt nicht mehr. -
Seite 35: Sicherung Ersetzen
Wartung Z.2. Sicherung ersetzen Reparatur und Wartung darf nur durch eine Fachkraft durchgeführt wer- den. Vor Arbeiten am Gerät die Stromzuleitung abschalten und gegen Gefahr Wiedereinschalten sichern! Spannungsfreiheit prüfen! Verwenden Sie nur die beiligende Reservesicherung, oder eine bauglei- che Sicherung mit den folgenden Angaben: T2A 250V Gefahr Hat der Regler trotz eingeschalteter Netz- Abb.Z.2.1... -
Seite 36: Nützliche Hinweise / Tipps Und Tricks
Obwohl diese Anleitung mit größtmöglicher Sorgfalt erstellt worden ist, sind fehlerhaf- te oder auch unvollständige Angaben nicht auszuschließen. Irrtümer und technische Änderungen bleiben grundsätzlich vorbehalten. Hersteller: Ihr Fachhändler: SOREL GmbH Mikroelektronik Jahnstr. 36 D - 45549 Sprockhövel Tel. +49 (0)2339 6024 +49 (0)2339 6025 www.sorel.de info@sorel.de...
