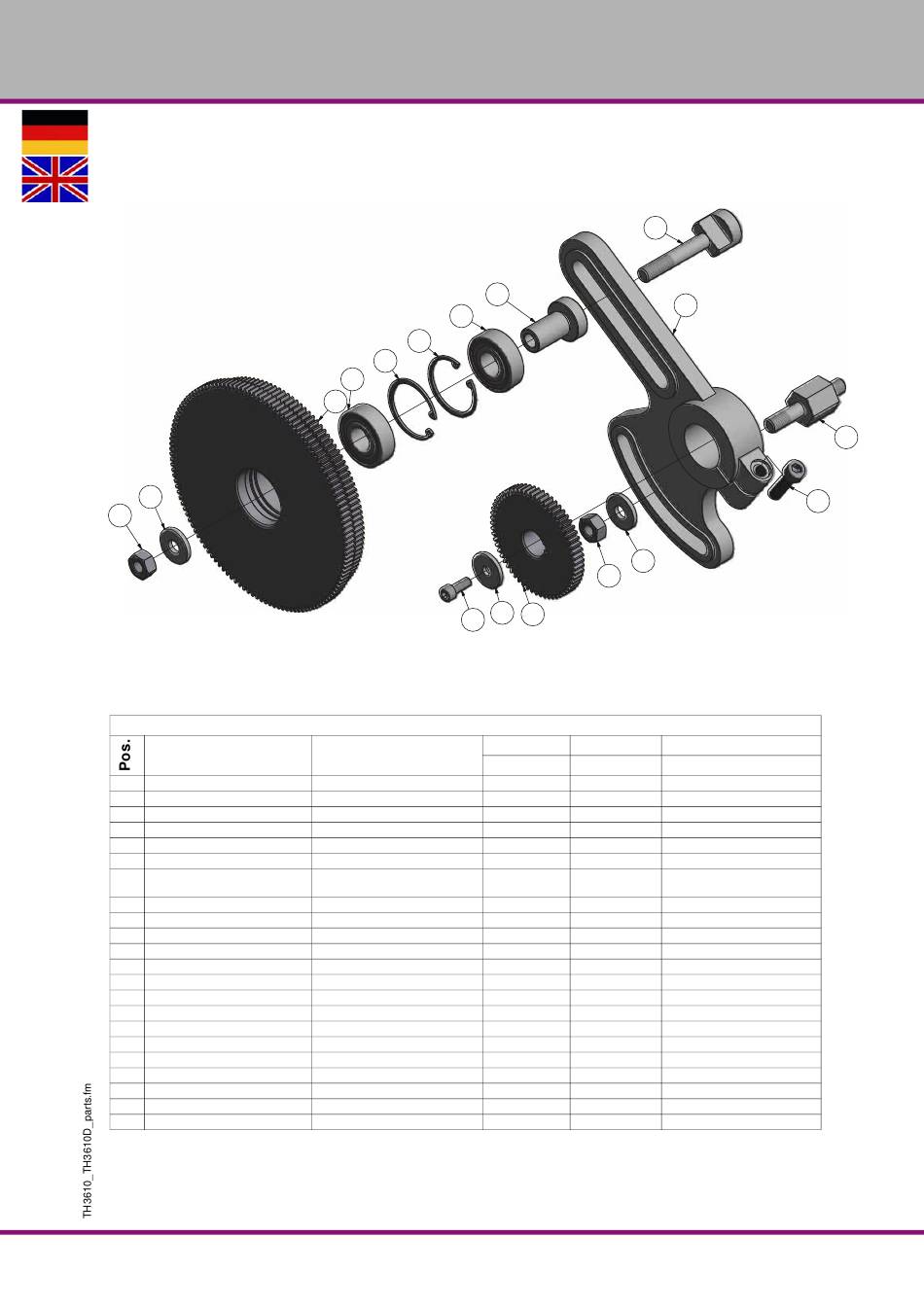

Wechselradgetriebe - Change gear
2
1
Ersatzteilliste Wechselradgetriebe - Spare parts list change gear
Bezeichnung
1
Mutter
2
Buchse
3
Lager
4
Sicherungsring
6
Zahnrad
8
Zahnrad
11
Buchse
12
Schwingrahmen
13
Tellerschraube
14
Innensechskantschraube
15
Scheibe
16
Schraube
17
Befestigungsschraube
Wechselrad
Wechselrad
Wechselrad
Wechselrad
Wechselrad
Wechselrad
Wechselrad
Wechselrad
Version 1.0.2 2018-6-4
4
4
3
6
7-16:
Wechselradgetriebe- Change gear
Designation
Nut
Sleeve
Bearing
Retaining ring
Gear
Gear
Sleeve
Swing frame
Setting bolt
Socket hand cap screw
Washer
Screw
Clamping bolt
Change gear
Change gear
Change gear
Change gear
Change gear
Change gear
Change gear
Change gear
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
11
3
1
15
8
14
Menge
Grösse
Quantity
Size
1
GB6170-86/M10
1
2
6203/2RS
2
GB893.1-87/40
1
M1.25 x 120x127
CL6232-05-41/
2
M1.25 x 60
1
1
1
1
1
1
GB70-85/M8x30
1
1
M1.25x78
1
M1.25x69
1
M1.25x66
1
M1.25x63
1
M1.25x57
1
M1.25x56
1
M1.25x54
1
M1.25x30
13
12
16
2
Artikelnummer
Article no.
03400923201
03400923202
0406203.2R
03400923204
03400923206
03400923208
03400923211
03400923212
03400923213
03400923214
03400923215
03400923216
03400923217
03400923218
03400923219
03400923220
03400923221
03400923222
03400923223
03400923224
03400923225
