OPTIMUM
M A S C H I N E N - G E R M A N Y

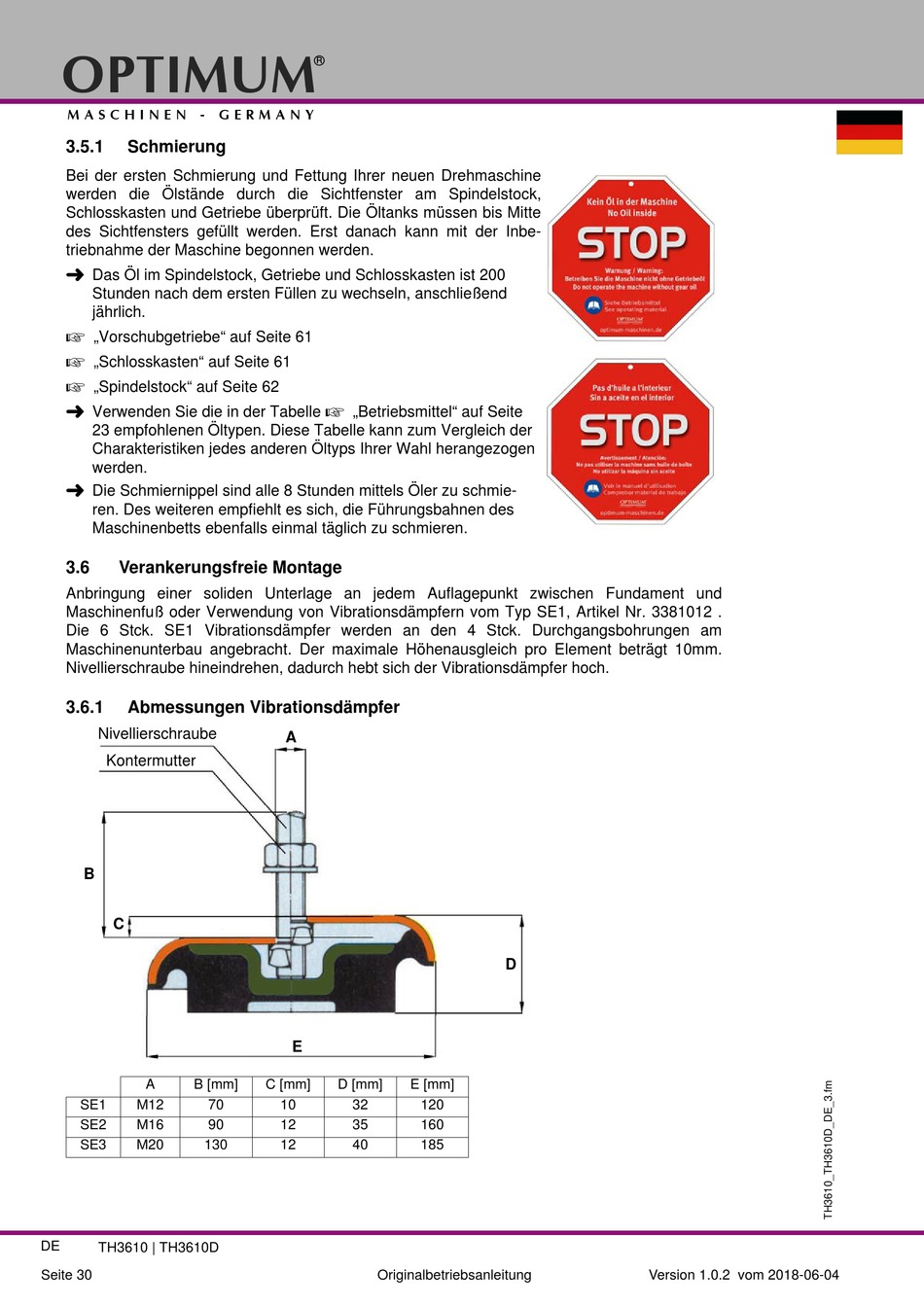

3.5.1
Schmierung
Bei der ersten Schmierung und Fettung Ihrer neuen Drehmaschine
werden die Ölstände durch die Sichtfenster am Spindelstock,
Schlosskasten und Getriebe überprüft. Die Öltanks müssen bis Mitte
des Sichtfensters gefüllt werden. Erst danach kann mit der Inbe-
triebnahme der Maschine begonnen werden.
Das Öl im Spindelstock, Getriebe und Schlosskasten ist 200
Stunden nach dem ersten Füllen zu wechseln, anschließend
jährlich.
„Vorschubgetriebe" auf Seite 61
„Schlosskasten" auf Seite 61
„Spindelstock" auf Seite 62
Verwenden Sie die in der Tabelle
23 empfohlenen Öltypen. Diese Tabelle kann zum Vergleich der
Charakteristiken jedes anderen Öltyps Ihrer Wahl herangezogen
werden.
Die Schmiernippel sind alle 8 Stunden mittels Öler zu schmie-
ren. Des weiteren empfiehlt es sich, die Führungsbahnen des
Maschinenbetts ebenfalls einmal täglich zu schmieren.
3.6
Verankerungsfreie Montage
Anbringung einer soliden Unterlage an jedem Auflagepunkt zwischen Fundament und
Maschinenfuß oder Verwendung von Vibrationsdämpfern vom Typ SE1, Artikel Nr. 3381012 .
Die 6 Stck. SE1 Vibrationsdämpfer werden an den 4 Stck. Durchgangsbohrungen am
Maschinenunterbau angebracht. Der maximale Höhenausgleich pro Element beträgt 10mm.
Nivellierschraube hineindrehen, dadurch hebt sich der Vibrationsdämpfer hoch.
3.6.1
Abmessungen Vibrationsdämpfer
Nivellierschraube
Kontermutter
B
C
A
B [mm]
SE1
M12
70
SE2
M16
90
SE3
M20
130
DE
TH3610 | TH3610D
Seite 30
®
„Betriebsmittel" auf Seite
A
E
C [mm]
D [mm]
E [mm]
10
32
120
12
35
160
12
40
185
Originalbetriebsanleitung
D
Version 1.0.2 vom 2018-06-04
