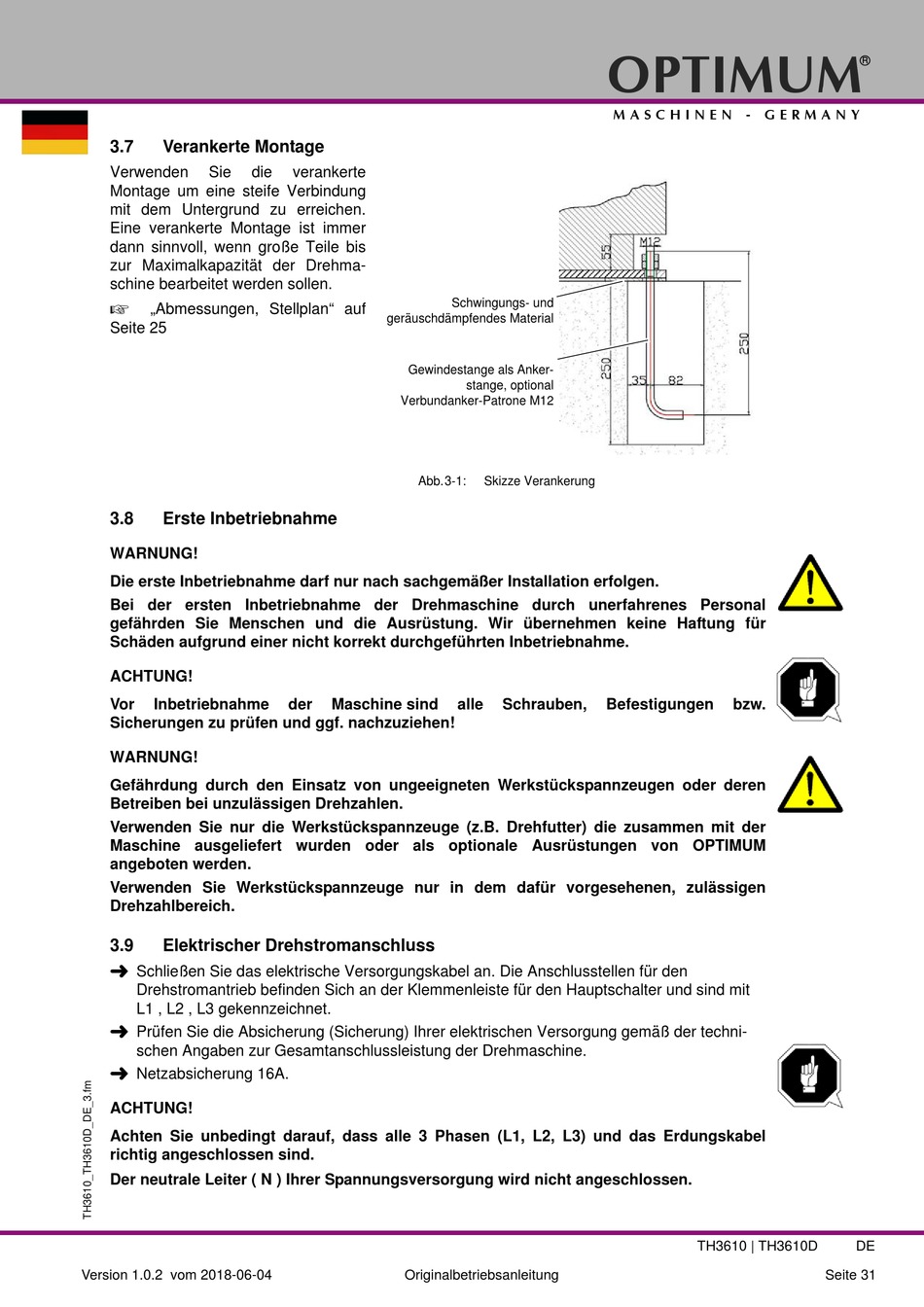

3.7
Verankerte Montage
Verwenden
Sie
die
Montage um eine steife Verbindung
mit dem Untergrund zu erreichen.
Eine verankerte Montage ist immer
dann sinnvoll, wenn große Teile bis
zur Maximalkapazität der Drehma-
schine bearbeitet werden sollen.
„Abmessungen, Stellplan" auf
Seite 25
3.8
Erste Inbetriebnahme
WARNUNG!
Die erste Inbetriebnahme darf nur nach sachgemäßer Installation erfolgen.
Bei der ersten Inbetriebnahme der Drehmaschine durch unerfahrenes Personal
gefährden Sie Menschen und die Ausrüstung. Wir übernehmen keine Haftung für
Schäden aufgrund einer nicht korrekt durchgeführten Inbetriebnahme.
ACHTUNG!
Vor
Inbetriebnahme
Sicherungen zu prüfen und ggf. nachzuziehen!
WARNUNG!
Gefährdung durch den Einsatz von ungeeigneten Werkstückspannzeugen oder deren
Betreiben bei unzulässigen Drehzahlen.
Verwenden Sie nur die Werkstückspannzeuge (z.B. Drehfutter) die zusammen mit der
Maschine ausgeliefert wurden oder als optionale Ausrüstungen von OPTIMUM
angeboten werden.
Verwenden Sie Werkstückspannzeuge nur in dem dafür vorgesehenen, zulässigen
Drehzahlbereich.
3.9
Elektrischer Drehstromanschluss
Schließen Sie das elektrische Versorgungskabel an. Die Anschlusstellen für den
Drehstromantrieb befinden Sich an der Klemmenleiste für den Hauptschalter und sind mit
L1 , L2 , L3 gekennzeichnet.
Prüfen Sie die Absicherung (Sicherung) Ihrer elektrischen Versorgung gemäß der techni-
schen Angaben zur Gesamtanschlussleistung der Drehmaschine.
Netzabsicherung 16A.
ACHTUNG!
Achten Sie unbedingt darauf, dass alle 3 Phasen (L1, L2, L3) und das Erdungskabel
richtig angeschlossen sind.
Der neutrale Leiter ( N ) Ihrer Spannungsversorgung wird nicht angeschlossen.
Version 1.0.2 vom 2018-06-04
verankerte
Schwingungs- und
geräuschdämpfendes Material
Gewindestange als Anker-
Verbundanker-Patrone M12
Abb.3-1:
der
Maschine sind
alle
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
stange, optional
Skizze Verankerung
Schrauben,
Befestigungen
®
bzw.
TH3610 | TH3610D
DE
Seite 31
