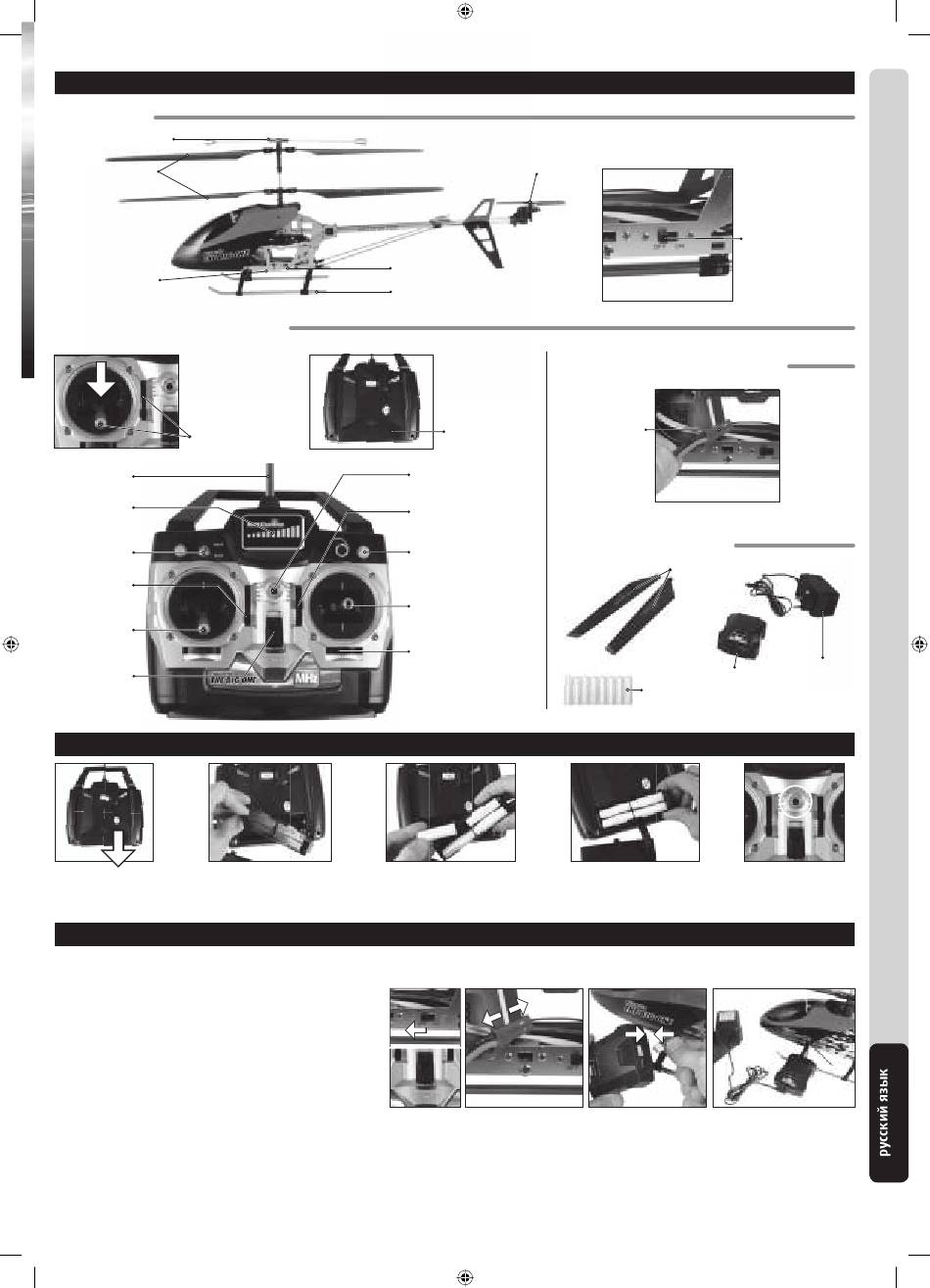

REVELL Control THE BIG ONE Bedienungsanleitung Seite 37

ВЕРТОЛЕТ
Стабилизатор
Система соосных
несущих винтов
Литий-
полимерный
аккумулятор
ПУЛЬТ РАДИОУПРАВЛЕНИЯ
Начальное положение
Внимание! При
включении пульта
радиоуправления
ручка «шаг-газ» и
триммер газа должны
быть обращены вниз
Антенна
Сегментный
индикатор
питания
Переключатель
скорости хода
Триммер газа
Ручка
«шаг-газ»
Выключатель
питания
1. Откройте крышку 2. Потянув за ленту, выньте
батарейного отсека, держатель батареек.
сдвинув ее вниз.
Внимание! Перед зарядкой и после каждого полета необходимо дать аккумулятору остыть приблизительно 15 – 30 минут. В противном случае аккумулятор может выйти из строя.
Процесс зарядки необходимо постоянно контролировать. Зарядку производите только на огнестойкой поверхности в пожаробезопасной обстановке.
1. Отключите вертолет и пульт радиоуправления (рис. 1).
2. Осторожно отсоедините кабель аккумуляторного питания
на вертолете (рис. 2).
3. Соедините зарядный сетевой адаптер с зарядным устройством
для литий-полимерных аккумуляторов. Теперь вставьте вилку
сетевого адаптера в розетку. На зарядном устройстве для
литий-полимерных аккумуляторов загорится красный светодиод.
4. Осторожно вставьте белую вилку литий-полимерного
аккумулятора в зарядное устройство. Не прилагайте больших
усилий (рис. 3).
5. Процесс зарядки длится приблизительно 180 минут и требует
постоянного контроля. Как только аккумулятор полностью
зарядится, на зарядном устройстве замигает зеленая
контрольная лампочка.
Полного заряда вертолета (3 ч зарядки) хватает примерно на 10 минут полета. Длительность сеанса зарядки не должна превышать 3 часа. Если после завершения
этого периода светодиодный контрольный индикатор не загорится, процесс зарядки необходимо прервать. Затем следует проверить исправность вертолета и при
необходимости снова поднять его в воздух до выработки запасов энергии или полной остановки винтов. После этого повторите процесс зарядки, описанный выше.
Предостережение: во время зарядки литий-полимерный аккумулятор нагревается, однако, если он станет горячим и (или) на его наружной поверхности проявятся изменения,
процесс зарядки необходимо немедленно прервать!
Big_Heli_MHz_Anleitung_06.indd 37 Big_Heli_MHz_Anleitung_06.indd 37
Вертолет и пульт радиоуправления
Хвостовой винт
Светодиодный
индикатор
Полозья шасси
Крышка
батарейного
отсека
Светодиодный
контрольный индикатор
Триммер тангажа
Триммер курса
(точная настройка)
Полет вперед и назад
(движения тангажа)
Полет влево и вправо
(движения крена)
Триммер крена
Установка батареек
3. Вложите 8 1,5 -вольтных
батареек размера AA,
соблюдая указанную на
крышке батарейного отсека
полярность.
Зарядка аккумулятора вертолета
рис. 1 рис. 2
АККУМУЛЯТОР ВЕРТОЛЕТА
Кабель
аккумуляторного
питания вертолета
ПРИНАДЛЕЖНОСТИ
Запасные винты
Автоматическое
зарядное
Батареи
устройство для
литий-полимерных
аккумуляторов
4. Вставьте держатель батареек
назад в отсек и закройте
крышку, сдвинув ее вверх.
рис. 3
Выключатель
питания
Адаптер для
подключения к
сети переменного
тока 220 В
5. Красный светодиодный
контрольный индикатор
горит непрерывно —
напряжение в порядке.
37
