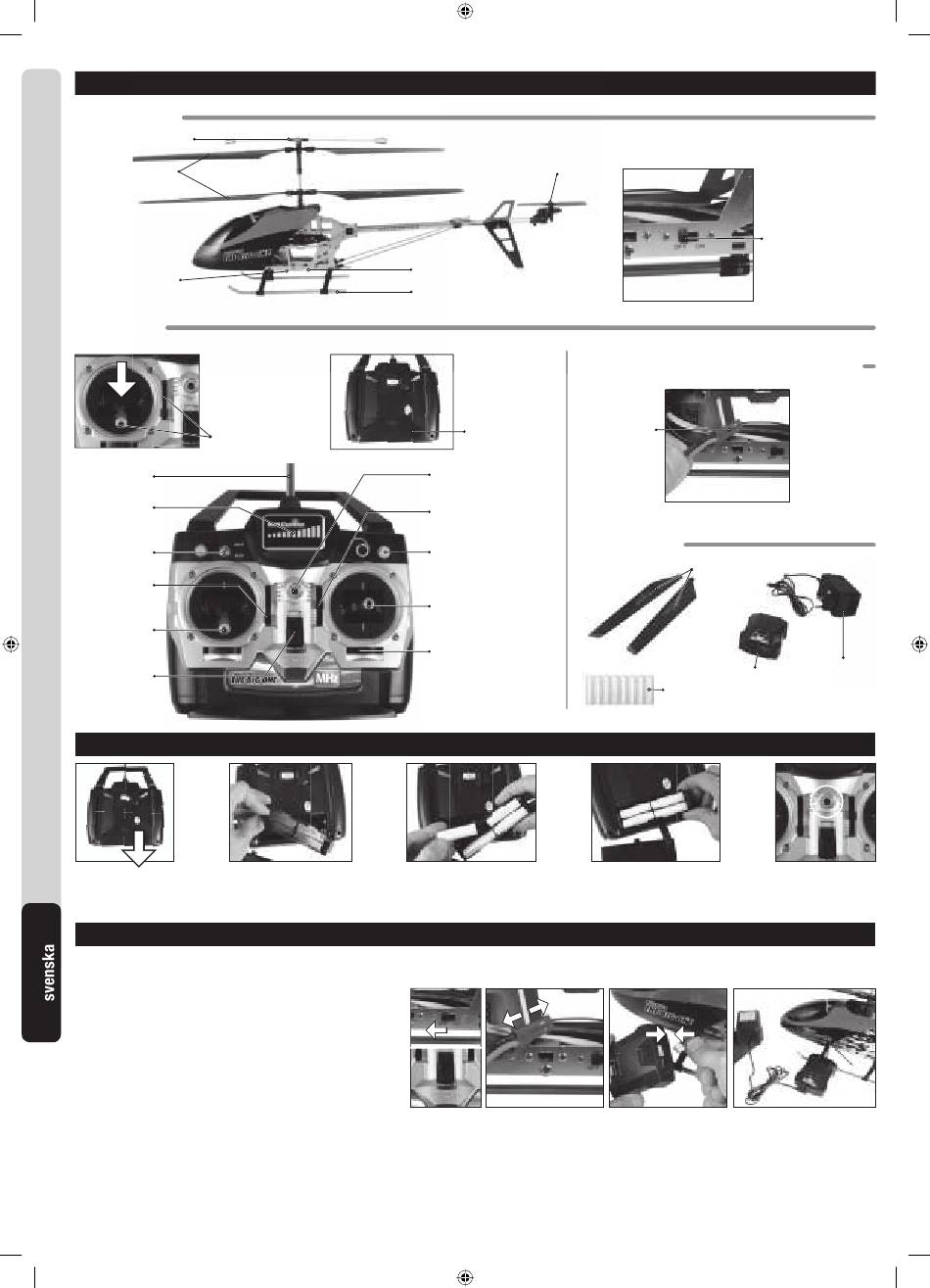

REVELL Control THE BIG ONE Bedienungsanleitung Seite 32

HELIKOPTER PTER
Stabilisator
Motroterande
(koaxialt) rotorsystem
LiPo- batteri
SÄNDARE E
Utgångsläge
OBS! När sändaren slås
på måste throttle-spaken
och -trimmaren peka nedåt
Antenn
Kontrollampor
Hastighetsväljare
Throttle-trimning
Throttel-spak
ON/OFF-
knapp
1. Öppna locket på
batterifacket genom
att skjuta det nedåt.
OBS!: Före uppladdningen och efter varje fl ygning måste batteriet svalna i ca 15–30 minuter. Annars kan det laddningsbara batteriet skadas. Uppladdningen ska övervakas hela tiden.
Se alltid till att underlaget är eldfast och att det inte fi nns något brandfarligt i närheten när du laddar batterier.
1. Stäng av helikoptern och sändaren (bild 1).
2. Dra försiktigt ur kabelkontakten från fl ygfunktionen på helikoptern (bild 2).
3. Koppla samman laddarens nätanslutning med LiPo-laddaren. Sätt därefter in
nätanslutningen i ett eluttag. Den röda lysdioden på LiPo-laddaren börjar lysa.
4. Sätt försiktigt in den vita kontakten på LiPo-batteriet i LiPo-laddaren.
Använd inte våld (bild 3).
5. Uppladdningen tar ca 180 minuter och ska övervakas under tiden.
När batteriet är helt laddat börjar den gröna kontrollampan på laddaren att blinka.
Efter en laddningstid på ca 180 minuter kan helikoptern fl yga i ca 10 minuter. Laddningstiden får inte överstiga 180 minuter. Om kontrollysdioden inte lyser efter denna tid ska laddningen avbrytas.
Kontrollera därefter helikopterns funktioner och låt den vid behov fl yga vidare tills den inte har mer energi resp. rotorbladen har stannat. Ladda därefter batteriet igen på det ovan beskrivna sättet.
Varning: LiPo-batteriet blir varmt under laddningen men om batteriet skulle bli hett och/eller visa förändringar på ytan ska laddningsprocessen genast avbrytas!
32
Big_Heli_MHz_Anleitung_06.indd 32 Big_Heli_MHz_Anleitung_06.indd 32
Helikopter och sändare
2. Lyft upp batterihållaren
genom att dra i bandet.
Ladda helikopterbatteriet
Stjärtrotor
LED-ljus
Landningsställ
HELIKOPTER - LADDNINGSBART BATTERI: HEL
Batterifackslock
Kontrollampa (LED)
Tipp-trimning
TILLBEHÖR:
Vänster-/högertrimning
(fi njustering)
Framåt/bakåtfl ygning (tipprörelse)
Vänster/högerfl ygning (rollrörelse)
Roll-trimning
Sätta i batterier
3. Lägg i 8 x 1,5 V AA-batterier och se
till att polerna hamnar på de ställen
som är angivna i batterifacket.
bild 1
bild 2
Kabel för
fl ygfunktionen
Extra rotorblad
Automatisk
LiPo-laddare
Batterier
4. Lägg tillbaka batterihållaren i facket
och stäng locket genom att skjuta
tillbaka det igen.
bild 3
ON/OFF-knapp
220 V AC
(växelströms-)
adapter
5. Kontrollampa (LED) med
genomgående rött sken:
Spänning OK.
26.02.10 11:06 26.02.10 11:06
