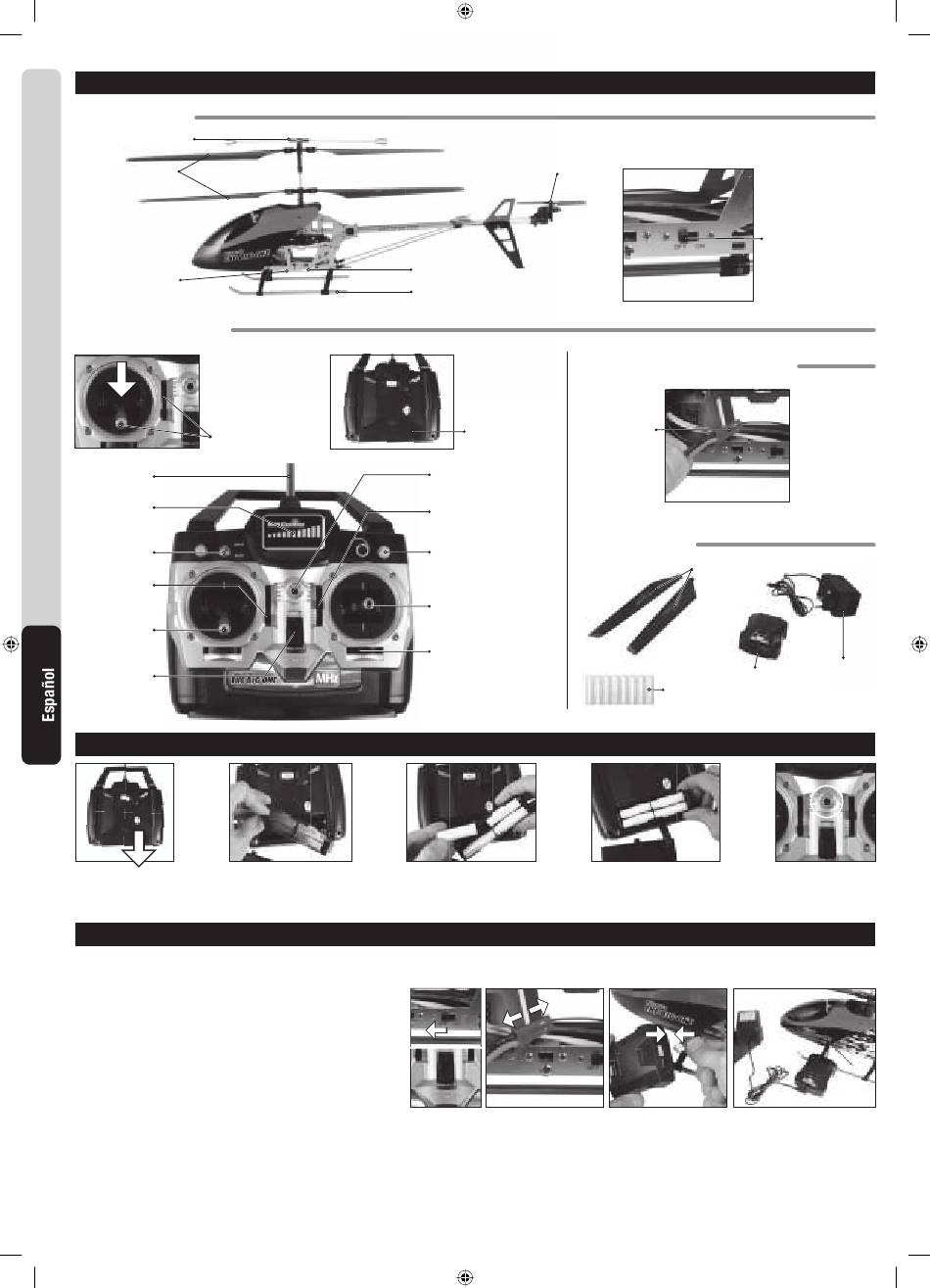

HELICÓPTERO:
Estabilizador
Sistema de
rotor coaxial
Batería LiPo
CONTROL REMOTO:
Posición de salida
Atención: Al encender el
control remoto el control
de velocidad y la compen-
sación de velocidad deben
señalar hacia abajo.
Antena
Lámparas de
control
Selector de
velocidad
Compensación
de velocidad
Control de
velocidad (throttle)
Interruptor
ON/OFF
1. Para abrir la tapa del
compartimento de las
pilas, desplácela hacia
abajo.
Atención: antes de realizar la recarga, la batería debe enfriarse durante 15–30 minutos. De lo contrario podría resultar dañada. El proceso de carga debe supervisarse constantemente.
El proceso de carga debe realizarse siempre sobre una superfi cie resistente al fuego y en un entorno sin peligro de incendios.
1. Apagar el helicóptero y el control remoto (fi g. 1).
2. Separar con cuidado los conectores del cable para el servicio de vuelo del
helicóptero (fi g. 2).
3. Conecte la fuente de alimentación de 230V con el cargador LiPo. Enchufe la fuente de
alimentación en una toma de corriente. El LED ROJO del cargador comienza a encenderse.
4. Enchufar con cuidado el conector blanco de la batería LiPo en el cargador LiPo.
No hacer fuerza. (fi g. 3)
5. El proceso de carga dura aprox. 180 minutos y debe supervisarse constantemente.
La luz de control verde del cargador comienza a parpadear en cuanto la batería
está completamente cargada.
Tras aproximadamente 180 minutos de carga el helicóptero puede volar durante unos 10 minutos. El proceso de carga no debe durar más de 180 minutos. Si transcurrido ese tiempo la lámpara
de control del LED no enciende, deberá interrumpirse la carga. Comprobar a continuación las funciones del helicóptero y seguir volándolo en su caso hasta que se agote la batería o hasta que los
rotores se hayan parado. Repetir a continuación el proceso de carga descrito más arriba.
Advertencia: la batería LiPo se calienta durante la carga, pero si se calienta demasiado y/o se observan cambios en la superfi cie, el proceso de carga deberá interrumpirse inmediatamente.
22
Big_Heli_MHz_Anleitung_06.indd 22 Big_Heli_MHz_Anleitung_06.indd 22
Helicóptero y control remoto
2. Retire el portapilas con ayuda
de la cinta.
Recarga de la batería del helicóptero
Rotor
trasero
Lámpara LED
Patines de aterrizaje
BATERÍA DEL HELICÓPTERO:
Tapa del compartimento
de las pilas
LED de control
Compensación
de cabeceo
ACCESORIOS:
Compensación derecha/izquierda
(ajuste preciso)
Vuelo hacia delante/hacia
atrás (cabeceo)
Volar a izquierda/derecha (alabeo)
Compensación
de alabeo

Insertar pilas

3. Inserte 8 pilas de 1,5 V AA res-
petando la polaridad indicada en el
compartimento de las pilas.
fi g. 1
fi g. 2
Cable para
servicio de vuelo
Rotores de repuesto
Cargador LiPo
automático
Pilas
4. Vuelva a colocar el portapilas en el
compartimento, vuelva a desplazar
la tapa del compartimento de las
pilas hacia arriba y ciérrela.
fi g. 3
Interruptor ON/OFF
Adaptador 220 V AC
5. LED de control rojo
constante: tensión
correcta.
