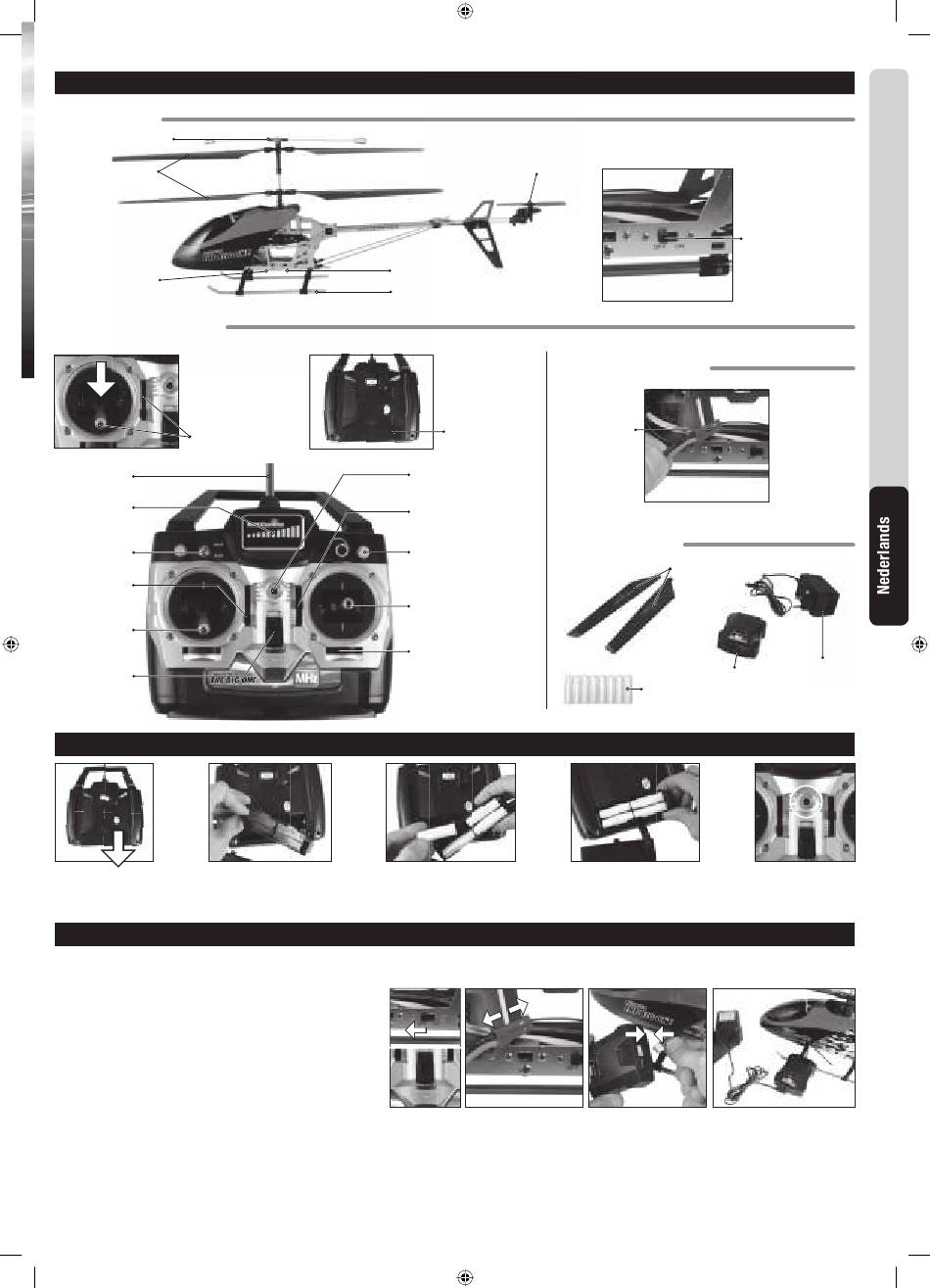

REVELL Control THE BIG ONE Bedienungsanleitung Seite 17

HELIKOPTER
Stabilisator
Coaxiaal
rotorsysteem
LiPo-accu
AFSTANDSBEDIENING
Uitgangspositie
Let op: Bij het inschakelen
van de afstandsbedien-
ing moeten de gashendel
en de trimhendel naar
beneden wijzen.
Antenne
Controlelampjes
Snelheids-
keuzeschakelaar
Trimhendel
Gashendel
(throttle)
ON/OFF-
schakelaar
1. Schuif voor het openen van 2. Verwijder de batterijhouder
het batterijcompartiment de met behulp van de trekband.
klep naar beneden.
Let op: Vóór het opladen moet de accu 15–30 minuten afkoelen. Anders kan de accu beschadigd raken. Houd het oplaadproces voortdurend in de gaten.
Zorg vóór het opladen altijd voor een vuurvaste onderlegger en een brandveilige omgeving.
1. Schakel de helikopter en de afstandsbediening uit (afb. 1).
2. Koppel de stekker op de kabel voor vliegbediening op de helikopter los (afb. 2).
3. Koppel de netvoedingsadapter aan de LiPo-oplader. Steek de stekker van de
netvoedingsadapter in een stopcontact. Het RODE lampje van de oplader gaat branden.
4. Steek de witte stekker van de LiPo-accu voorzichtig in de LiPo-oplader.
Gebruik geen kracht (afb. 3).
5. Het opladen duurt circa 180 minuten en moet constant in de gaten worden gehouden.
Zodra de accu volledig opgeladen is, begint het groene controlelampje op de
oplader te knipperen.
Na een oplaadtijd van 180 minuten kan de helikopter circa 10 minuten vliegen. Het opladen mag niet langer dan 180 minuten duren. Als het controlelampje na deze tijd niet gaat branden, moet het
opladen worden beëindigd. Controleer vervolgens de functies van de helikopter en vlieg eventueel door totdat er niet volgende energie meer is of totdat de rotoren tot stilstand zijn gekomen. Herhaal
vervolgens de hierboven beschreven oplaadprocedure.
Waarschuwing: de LiPo-accu wordt tijdens het opladen warm, maar als deze heet wordt en/of er veranderingen aan het oppervlak optreden, moet het opladen onmiddellijk worden afgebroken!
Big_Heli_MHz_Anleitung_06.indd 17 Big_Heli_MHz_Anleitung_06.indd 17
Helikopter en afstandsbediening
Lampje
Landingsgestel
Klep
batterijcompartiment
Controlelampje
Nick-trimming
Links/rechts trimmen
(fi jnafstelling)
Vooruit/achteruit vliegen
(nick-functie)
Naar links/rechts vliegen
(roll-functie)
Roll-trimming
Batterijen plaatsen
3. Plaats acht 1,5 V AA-batterijen en
let daarbij op de juiste polariteit,
zoals in het batterijcompartiment
aangegeven.
Opladen van de helikopteraccu
afb. 1
afb. 2
Staartrotor
HELIKOPTERACCU:
kabel voor
vliegbediening
ACCESSOIRES:
Reserverotoren
Automatische
LiPo-oplader
Batterijen
4. Plaats de batterijhouder weer in het
compartiment, schuif de klep weer
naar boven en sluit deze.
afb. 3
ON/OFF-schakelaar
220 V netspannings-
adapter
5. Ononderbroken rood
brandend controlelampje:
spanning in orde.
17
