REVELL Control THE BIG ONE Bedienungsanleitung

24056
Wichtige Merkmale

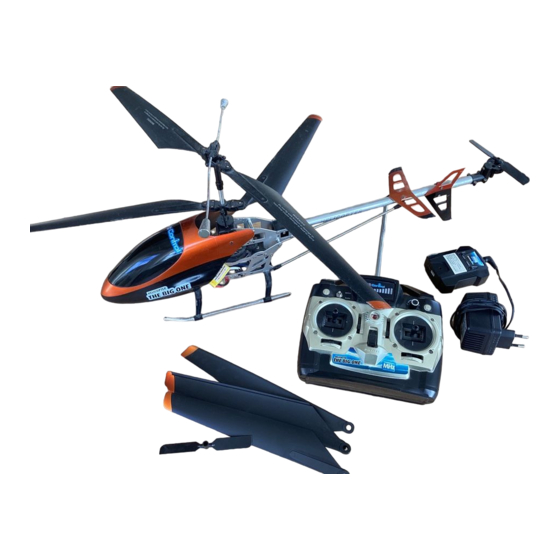

Helicopter The Big One:
• Aerodynamisches, stabiles Aluminium-Rumpfwerk
• Auswechselbarer, wiederaufl adbarer LiPo-Akku
(Lithium-Polymer-Akkumulator)
• Neues Koaxial-Rotorsystem mit elektronischem
Gyro für hervorragende Flugeigenschaften
• Unkompliziertes Aufl aden des Akkus mit beiliegendem
Ladegerät
Fernsteuerung:
• 3-Kanal-MHz-Fernsteuerung
• Trimmungsfunktionen zur Feinabstimmung
• LED-Kontroll-Leuchte
Wartung und Pfl ege:
• Den Helikopter bitte nur mit einem sauberen, feuchten Tuch abwischen.
• Helikopter und Batterien vor direkter Sonneneinstrahlung und/oder direkter
Wärmeeinwirkung schützen.
• Den Helikopter niemals mit Wasser in Verbindung bringen, da dadurch die
Elektronik beschädigt werden kann.
Batterie-Sicherheitshinweise für Fernsteuerung:
• Nicht wiederaufl adbare Batterien dürfen nicht geladen werden.
• Aufl adbare Batterien müssen vor dem Aufl aden aus der Fernsteuerung heraus-
genommen werden.
• Aufl adbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen
werden.
• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht
zusammen verwendet werden.
• Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs
verwendet werden.
• Einwegbatterien für diese Fernsteuerung und andere im Haushalt betriebene
elektrische Geräte können durch aufl adbare Batterien (Akkumulatoren) umwelt-
freundlich ersetzt werden. Wir empfehlen solche Akkus von eneloop (Sanyo).
• Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.
• Leere Batterien müssen aus der Fernsteuerung herausgenommen werden.
• Die Anschlussklemmen dürfen nicht kurzgeschlossen werden. Batterien bitte
aus der Fernsteuerung nehmen, wenn sie längere Zeit nicht gebraucht werden.
Elektroschrottgesetz: Nach Gebrauchsende eine Bitte:
Entnehmen Sie alle Batterien und entsorgen Sie diese
separat. Geben Sie alte elektrisch betriebene Geräte bei
den Sammelstellen der Gemeinden für Elektroschrott ab.
Die übrigen Teile gehören in den Hausmüll. Danke für
Ihre Mithilfe!
Big_Heli_MHz_Anleitung_06.indd 1 Big_Heli_MHz_Anleitung_06.indd 1
Inhalt I h l Inhalt
Bedienungsanleitung Bedienungsanleitung
Sicherheitshinweise:
• Dieser Helikopter ist für den Gebrauch in Innenräumen und bei
Windstille für die Verwendung im Freien geeignet.
• Dieser Helikopter ist ab 15 Jahren geeignet. Die Aufsicht der
Eltern ist beim Fliegen erforderlich.
• Hände, Gesicht, Haare und lose Kleidung vom Rotor fernhalten.
• Fernsteuerung und Helikopter ausschalten, wenn sie nicht im
Einsatz sind.
• Batterien aus der Fernsteuerung nehmen, wenn sie nicht im
Einsatz ist.
• Den Helikopter stets im Auge behalten, um die Kontrolle über
den Helikopter nicht zu verlieren.
• Wir empfehlen für die Fernsteuerung neue Alkali-Mangan-
Batterien oder eneloop-Akkus.
• Sobald die Fernsteuerung nicht mehr zuverlässig funktioniert,
sollten neue Batterien eingelegt werden.
Der Helikopter ist mit einem aufl adbaren Lithium-Polymer-Akku
ausgestattet. Bitte die folgenden Sicherheitshinweise beachten:
• LiPo-Akku niemals ins Feuer werfen oder an heißen Orten aufbewahren.
• Zum Aufl aden dieses LiPo-Akkus darf aus schließlich das mitgelieferte Revell
LiPo-Ladegerät verwendet werden. Die Verwendung eines anderen Ladegerätes
kann zu einer dauerhaften Beschädigung des Akkus sowie benachbarter Teile
führen und körperliche Schäden verursachen!
• Niemals ein Ladegerät für NiCd-/NiMH-Akkus verwenden!
• Für den Aufl adevorgang ist immer auf eine feuerfeste Unterlage und eine
brandsichere Umgebung zu achten.
• Während des Auf- und Endladevorgangs den Akku nicht unbeaufsichtigt lassen.
• Der Akku muss immer vollständig aufgeladen werden, darf aber nicht länger als
180 Minuten geladen werden.
• Bei der Entsorgung müssen Akkus entladen bzw. die Batteriekapazität
muss erschöpft sein. Freiliegende Pole mit einem Klebestreifen abdecken,
um Kurzschlüsse zu vermeiden!
• Der Akku darf nicht in die Reichweite von Kindern gelangen.
Sicherheitshinweise:
• Das Produkt niemals baulich verändern, denn es könnte beschädigt werden
oder eine Gefahr darstellen.
• Um Risiken zu vermeiden, das Fluggerät niemals bedienen, wenn Sie auf dem
Boden oder auf einem Stuhl sitzen. Das Fluggerät in einer Position bedienen,
aus der heraus gegebenenfalls schnell ausgewichen werden kann.
• Das Fluggerät und die Fernsteuerung stets nach Gebrauch vollständig
ausschalten und den Stecker am Kabel für den Flugbetrieb vom
Helikopter trennen.
Niemals den laufenden Rotor
berühren! Nicht in der Nähe von
Menschen, Tieren, Gewässern
oder Stromleitungen fl iegen – die
Aufsicht von Erwachsenen ist nötig.
www.revell-control.de
© 2010 Revell GmbH & Co.KG,
Henschelstraße 20 – 30, D-32257 Bünde,
REVELL IS THE REGISTERED TRADEMARK REVELL IS THE REGISTERED TRADEMARK
OF REVELL GMBH & Co. KG, GERMANY OF REVELL GMB BH & Co. KG, GERMANY
27 MHz FERNSTEUERUNG
• Diese Bedienungsanleitung bitte aufbewahren.
• Der Benutzer sollte diesen Helikopter nur gemäß den
Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.
• Den Helikopter nicht in der Nähe von Personen, Tieren, Gewässern
und Stromleitungen fl iegen.
• Das Ladegerät für den LiPo-Akku ist speziell zum Aufl aden des
Helikopter-Akkus geschaffen. Das Ladegerät nur zum Aufl aden
des Helikopter-Akkus, nicht für andere Batterien nutzen.
• Dieses Fluggerät ist nicht geeignet für Menschen mit körperlichen
oder geistigen Einschränkungen. Personen ohne Kenntnisse im
Modellfl ug empfehlen wir die Inbetriebnahme unter Anleitung
eines erfahrenen Piloten.
• Bei Temperaturen von mehr als 45°C/113°F oder unter 10°C/50°F
soll der Helikopter nicht gefl ogen werden.
Akkuanforderung
für den Helikopter:
Stromversorgung:
Leistung: DC 7,4V / 1300 mAh
Batterien: 1 x 7,4 V aufl adbarer
LiPo-Akku (integriert)
Batterie-/Akkuanforderung
für die Fernsteuerung:
Stromversorgung:
DC 12 V
Batterien: 8 x 1,5 V "AA"
(mitgeliefert)
Hiermit erklärt die Revell GmbH & Co. KG, dass
sich dieses Produkt in Über einstimmung mit den
grundle genden Anforderungen und den übrigen
einschlägigen Bestimmungen der Richtlinie
1999/5/EC befi ndet. Die Konformitätserklärung
ist unter www.revell-control.de zu fi nden.
