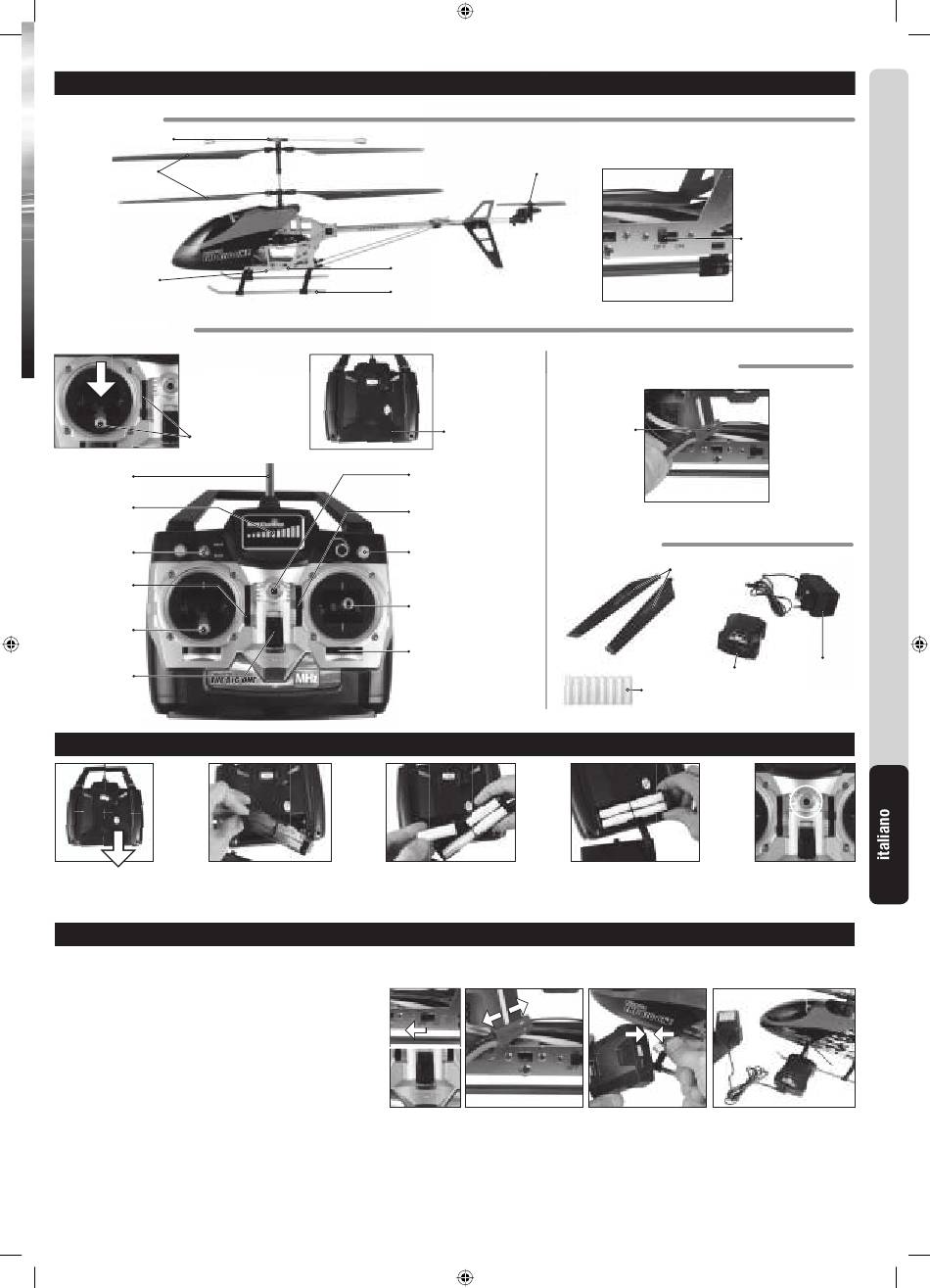

ELICOTTERO ERO
Stabilizzatore
Rotore coassiale
Batteria LiPo
RADIOCOMANDO OMANDO
Posizione iniziale Posizione iniziale
Attenzione: al momento
dell'accensione il rego-
latore di accelerazione e
il trim di accelerazione
devono essere rivolti verso
il basso.
Antenna
Spie di controllo
Selettore di
velocità
Trim di
accelerazione
Regolatore di
accelerazione
Interruttore
principale
(ON/OFF)
1. Per aprire lo scomparto 2. Estrarre il supporto batterie,
batterie, spingere verso aiutandosi con l'apposito
il basso il coperchio. nastro.
Attenzione: prima della ricarica e dopo ogni volo è necessario lasciar raffreddare la batteria per circa 15-30 minuti. In caso contrario la batteria potrebbe subire danni. Supervisionare sempre il processo di ricarica.
Per la ricarica assicurarsi che il caricatore poggi su un supporto resistente al fuoco in un ambiente che presenti le necessarie caratteristiche di protezione dagli incendi.
1. Spegnere l'elicottero e il radiocomando (fi g. 1).
2. Staccare con cautela il connettore del cavetto di volo dall'elicottero (fi g. 2).
3. Collegare l'alimentatore di ricarica con il caricabatterie. Ora inserire l'alimentatore
nella presa. Il LED rosso del caricabatterie si accende.
4. Inserire con cautela il connettore della batteria LiPo nel caricabatterie LiPo.
Non agire con violenza (fi g. 3).
5. Il processo di ricarica dura circa 180 minuti e deve essere sempre supervisionato.
Al termine della ricarica completa della batteria, la spia di controllo verde sul
caricabatterie inizia a lampeggiare.
Con una ricarica di 180 minuti l'elicottero può volare per circa 10 minuti. Il processo di ricarica non deve durare più di 180 minuti. Se, trascorso questo periodo, il LED di controllo rosso non si
riaccende, interrompere il processo di ricarica. Verifi care quindi le funzioni dell'elicottero ed eventualmente continuare a volare fi no ad esaurire completamente l'energia, ovvero fi no a quando
i rotori si arrestano. Quindi ripetere la procedura di ricarica sopra descritta.
Avvertimento! Durante la ricarica la batteria LiPo si riscalda. Qualora dovesse surriscaldarsi o qualora dovessero presentarsi delle alterazioni sulla superfi cie, interrompere immediatamente la ricarica!
Big_Heli_MHz_Anleitung_06.indd 27 Big_Heli_MHz_Anleitung_06.indd 27
Elicottero e radiocomando Elicottero e radiocomando
Spia LED
Pattino d'atterraggio
Coperchio dello
scomparto batteria
LED di controllo
Trimmaggio della funzione Nick
Trimmaggio destra/sinistra
(regolazione fi ne)
Volo in avanti/all'indietro (Nick)
Volo a destra/sinistra (Roll)
Trimmaggio della funzione Roll

Inserimento delle batterie

3. Inserire 8 batteria AA da 1,5 V,
facendo attenzione alle polarità
indicate nello scomparto.
Ricarica della batteria dell'elicottero
fi g. 1
fi g. 2
Rotore di coda
BAT BATTERIA ELICOTTERO
Cavetto per volo
ACCESSORI
Rotori di riserva
Batterie
4. Inserire nuovamente il supporto
batterie nello scomparto e
richiudere il coperchio,
spingendolo verso l'alto.
fi g. 3
Interruttore principale
(ON/OFF)
Adattatore
Caricatore automatico AC 220 V
per batteria LiPo
5. Se il LED di controllo è
acceso in modo costante
in rosso, la tensione è
corretta.
27
