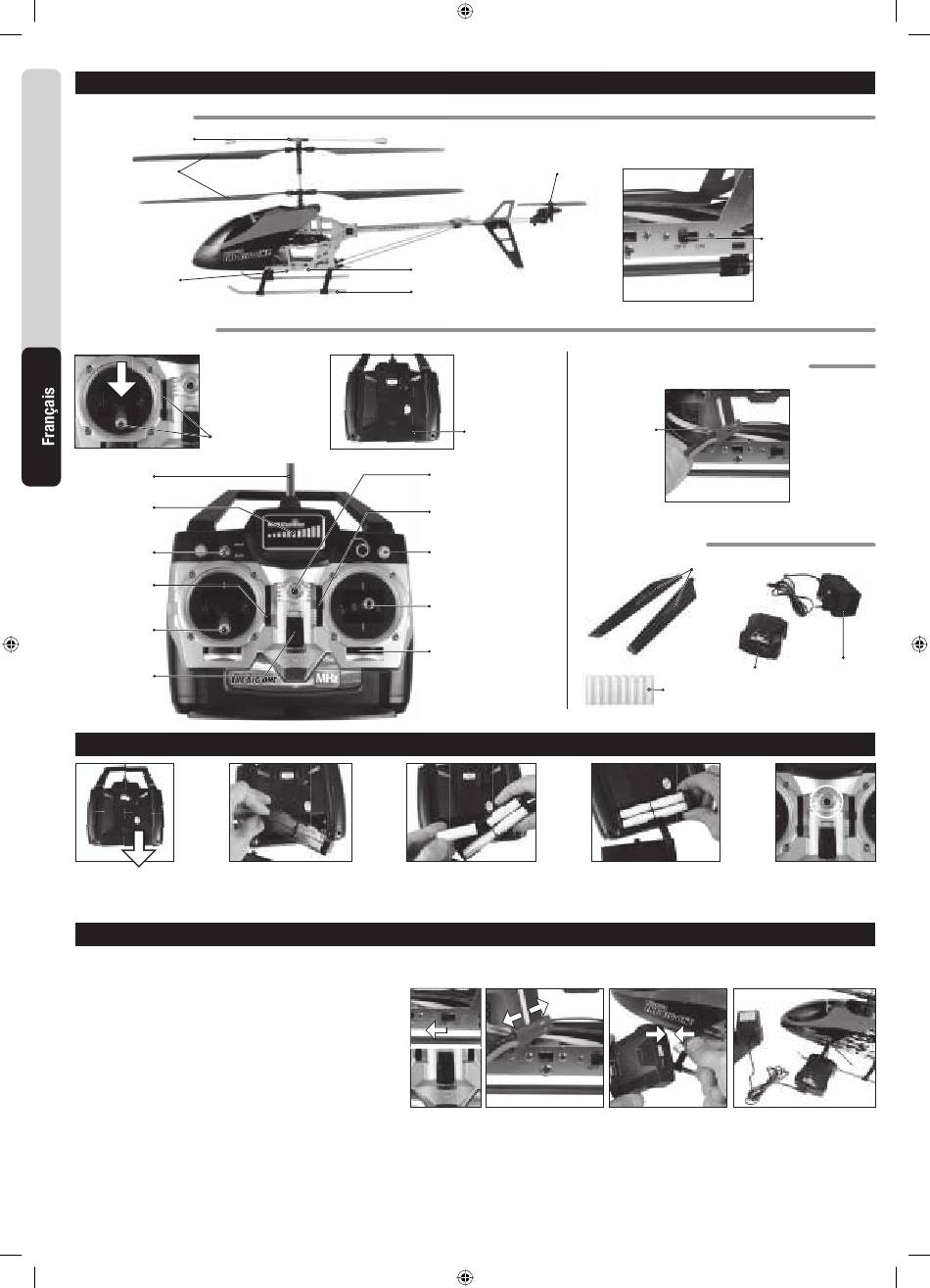

REVELL Control THE BIG ONE Bedienungsanleitung Seite 12

HÉLICOPTÈRE
Stabilisateur
Système de
rotors coaxiaux
Accumulateur
lithium-polymère
TÉLÉCOMMANDE
Position initiale
Attention : A l'allumage
de la télécommande, la
manette de vitesse et le
trim de pas doivent se
trouver en bas.
Antenne
Voyant de
contrôle
Sélecteur de
vitesse
Trim d'accélération
Manette de vitesse
Interrupteur
ON/OFF
1. Pour ouvrir le couvercle
du compartiment des
piles, pousser le couvercle
vers le bas.
Attention : La batterie doit refroidir entre 15–30 minutes avant le chargement. Autrement, la batterie de l'hélicoptère peut être endommagée. Le chargement doit être constamment surveillé.
Pour le chargement, il faut toujours veiller à ce que le support résiste au feu et que l'environnement soit protégé contre les incendies.
1. Eteindre l'hélicoptère et la télécommande (fi g. 1).
2. Séparer avec précaution les fi ches du câble de fonctionnement de l'hélicoptère (fi g. 2).
3. Relier le bloc d'alimentation 220 V au chargeur de l'accumulateur lithium-polymère.
Brancher le bloc d'alimentation à une prise. La LED ROUGE du chargeur s'allume.
4. Introduire avec précaution la fi che blanche de l'accumulateur lithium-polymère dans
le chargeur LiPo. Ne pas forcer (fi g. 3).
5. La charge dure environ 180 minutes et ne doit pas être effectuée sans surveillance.
Dès que l'accumulateur est entièrement chargé, le voyant vert du chargeur
commence à clignoter.
Après un chargement de 180 minutes, l'hélicoptère peut voler environ 10 minutes. Le chargement ne doit pas durer plus de 180 minutes. Si le voyant de contrôle ne s'allume pas après cette durée,
il faut interrompre le chargement. Puis contrôler les fonctions de l'hélicoptère, et le faire éventuellement voler jusqu'à épuiser l'électricité, soit jusqu'à ce que les rotors s'arrêtent. Puis relancer le
chargement décrit ci-dessus.
Avertissement : l'accumulateur lithium-polymère se réchauffe pendant le chargement, cependant s'il devient brûlant et/ou présente des changements à la surface, il faut immédiatement interrompre le chargement !
12
Big_Heli_MHz_Anleitung_06.indd 12 Big_Heli_MHz_Anleitung_06.indd 12
Hélicoptère et télécommande
2. Retirer le support de batterie
en tirant la languette.
Chargement de la batterie de l'hélicoptère
Rotor
de queue
Voyant (LED)
Patin d'atterrissage
BATTERIE DE L'HÉLICOPTÈRE :
Couvercle du
compartiment
à piles
Voyant de contrôle
Trim de tangage
ACCESSOIRES :
Trim gauche/droite
(réglage de précision)
Vol vers l'avant/vers
l'arrière (tangage)
Voler à gauche/
à droite (roulis)
Roll trim dial
Introduire les piles
3. Introduire 8 piles AA 1,5 V
en respectant les indications de
polarité du compartiment des piles.
fi g. 1
fi g. 2
Câble de service
Rotors de rechange
Chargeur
automatique LiPo
Piles
4. Replacer le support de batterie
dans le compartiment, repousser
le couvercle vers le haut et fermer.
fi g. 3
Interrupteur
ON/OFF
Adapteur 220 V CA
5. Si le voyant de contrôle
est allumé en rouge de
manière continue : la
tension est en règle.
