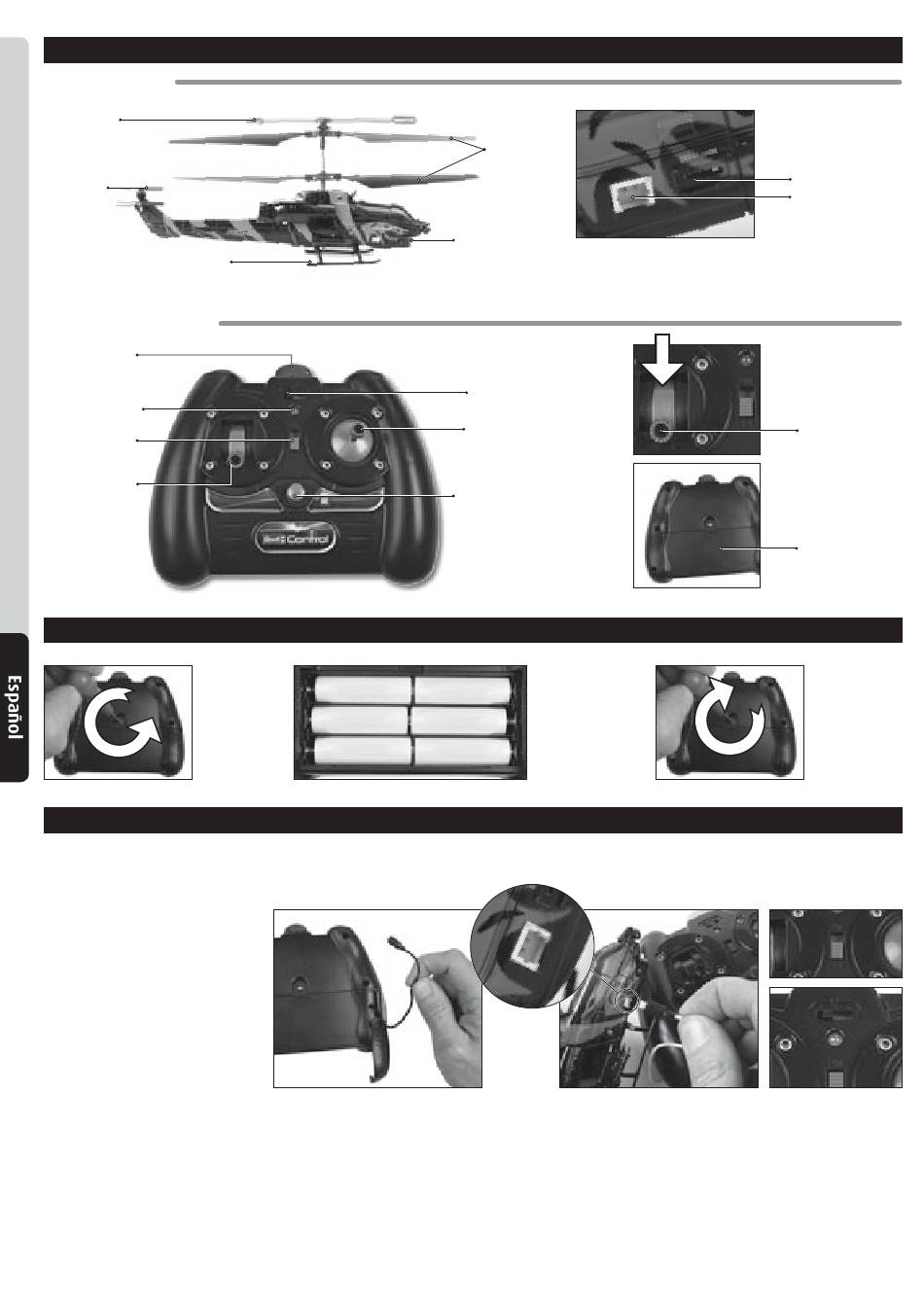

Control Remoto; Insertar Pilas - REVELL MICRO HELICOPTER PYTHON Bedienungsanleitung

HeLiCóPtero:
Estabilizador
Rotor trasero
Patines de aterrizaje

CoNtroL reMoto:

Emisor de infrarrojos
LED de estado de carga
y LED „POWER ON"
Interruptor para
Power ON/OFF
Regulador de empuje
(ascenso y descenso)
1. Soltar el tornillo
de la cubierta del
compartimiento
de batería y
deslizar la
cubierta hacia
abajo.
Atención: antes de la carga y tras cada vuelo, el acumulador debe enfriarse de 10 a 15 minutos. En caso contrario se puede dañar la batería de vuelo.
El procedimiento de carga debe estar permanentemente supervisado.
1. Desconectar el helicóptero y el control remoto.
2. Extraer el cable de carga del compartimiento
en el lado inferior del control remoto (Fig. 1).
3. Enchufar el conector del cable de carga
cuidadosamente en la hembrilla de carga del
helicóptero (Fig. 2). El conector debe permitir
ser enchufado suavemente en la hembrilla de
carga – NO EMPLEAR VIOLENCIA. Si el conector
no se enchufa correctamente en la hembrilla
de carga, el helicóptero puede ser dañado y
bajo ciertas circunstancias existir riesgo de
lesiones.
4. Colocar el interruptor Power en el control
remoto en "ON" (Fig. 3).
5. El LED de estado de carga ahora brilla naranja
e indica el procedimiento de carga (Fig. 4).
6. El procedimiento de carga está concluido, en el
momento que se enciende el LED amarillo.
7. Tras el procedimiento de carga conmutar
el interruptor de alimentación a „OFF" y
desconectar nuevamente el cable de carga del
helicóptero.
18
Helicóptero y control remoto

Insertar pilas

Carga del helicóptero
tras un tiempo de carga de aprox. 30 minutos el
helicóptero puede volar durante aprox. 8 minutos.
Palas del rotor
contrarrotativas
Faros
Selector de banda (A, B)
Vuelo avante/retroceso
volar a izquierda/derecha
Regulador de compensación
para giro derecha-izquierda
2. Colocar 6 pilas 1,5 V AA
y observar las indicacio-
nes de polaridad, como
se indica en el compar-
timiento de pilas.
Fig. 1
También puede cargar el helicóptero con el cable USB adjunto.
a. Desconectar el helicóptero
b. Enchufar el conector del cable de carga cuidadosamente en la hembrilla
de carga del helicóptero. El conector debe permitir ser enchufado
suavemente en la hembrilla de carga – NO EMPLEAR VIOLENCIA. Si
el conector no se enchufa correctamente en la hembrilla de carga, el
helicóptero puede ser dañado y bajo ciertas circunstancias existir peligro
de lesiones.
c. Enchufe el conector USB en un puerto USB libre
d. El procedimiento de carga estará concluido, en el momento que se
encienda el conector USB
e. Tras la carga, desenchufar el conector USB del puerto USB
Interruptor ON/OFF
Hembrilla de carga
Posición de partida
Atención: antes
de la conexión del
control remoto este
regulador debe
señalar hacia abajo.
Cubierta del
compartimiento
de batería
3. Deslizar
nuevamente
la cubierta del
compartimiento
de batería hacia
arriba y atornillarla.
Fig. 3
Fig. 2
Fig. 4
