Montage

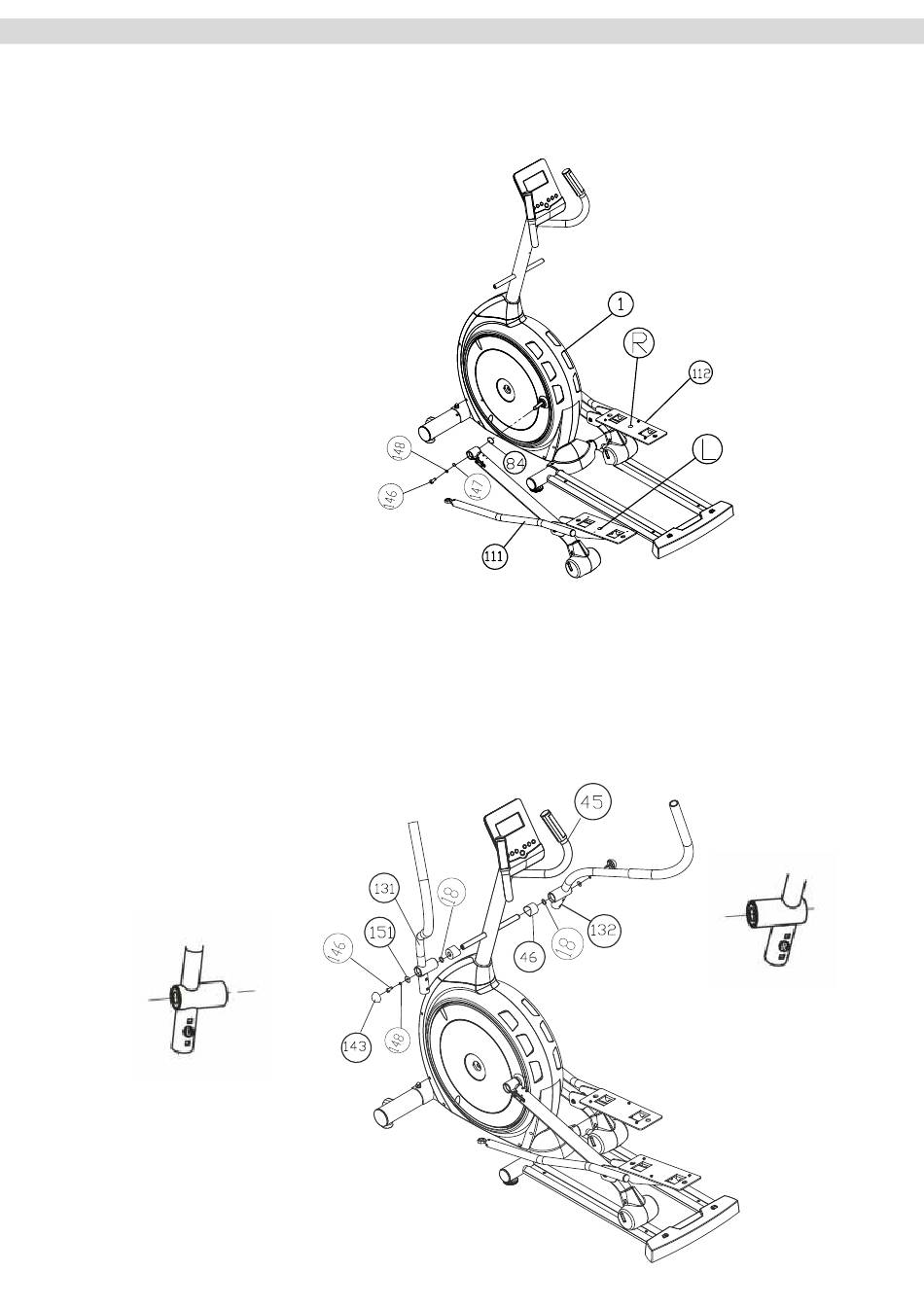

7. Montage der vorderen Standrohrabdeckung und der unteren Cockpitverkleidung
Schieben Sie eine Wellscheibe (84) auf die linke Achse der großen Antriebsscheibe des Basisrahmens (1).
Schieben Sie dann die vordere Aufnahme des linken Pedalrohrs (111) auf diese Achse.
befestigen Sie das Pedalrohr (111) mit einer Sechskantschraube (146), einer Federscheibe (148) und einer
Unterlegscheibe (147).
Verfahren Sie nun ebenso mit dem rechten Pedalrohr (112).
8. Montage der Pendelhandgriffe
Schieben Sie eine Distanzhülse (46) und dann eine Wellscheibe (18) auf die linke Querachse des
Lenkerschaftes (45). Setzen Sie dann den linken Pendelhandgriff (131) auf dieser Achse ein.
Befestigen Sie diesen dann mit einer Sechskantschraube (146), einer Federscheibe (148) und einer
Unterlegscheibe (151). Drücken Sie dann die Schraubenabdeckung (143) auf die soeben montierte
Sechskantschraube (146).
verfahren Sie nun ebenso mit dem rechten Pendelhandgriff (132).
Tipp:
Um den Bewegungsablauf der Pendelhandgriffe zu optimieren, empfiehlt es sich die Querachsen des
Lenkerschaftes (45) vor der Montage der Pendelhandgriffe mit einem Allzweck-Fett einzufetten.
