Montage

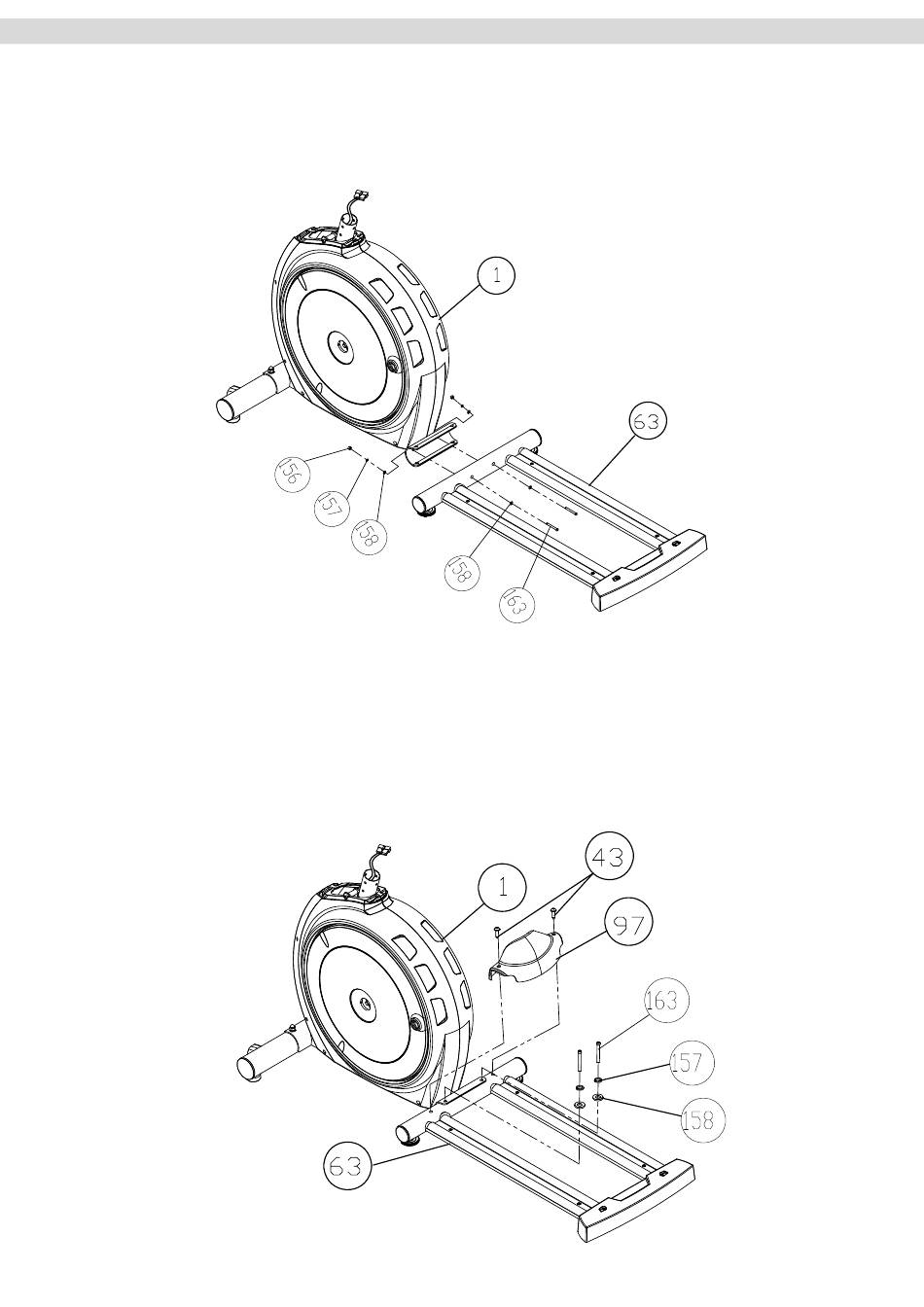

Schritt 3: Montage des Gleitrahmens
Befestigen Sie den Gleitrahmen (63) am Basisrahmen (1).
Verwenden Sie hierzu zwei Inbusschrauben (163), vier Unterlegscheiben (158), zwei
Federscheiben (157) und zwei Hutmuttern (156).
Schritt 4: Montage der vorderen Gleitrahmenabdeckung
Befestigen Sie den Gleitrahmen (63) von oben am Basisrahmen (1) mit zwei Inbusschrauben
(163), zwei Unterlegscheiben (158) und zwei Federscheiben (157).
Befestigen Sie dann die vordere Gleitrahmenabdeckung mit zwei Linsenkopfschrauben (43) am
Gleitrahmen (63).
10
