Installation

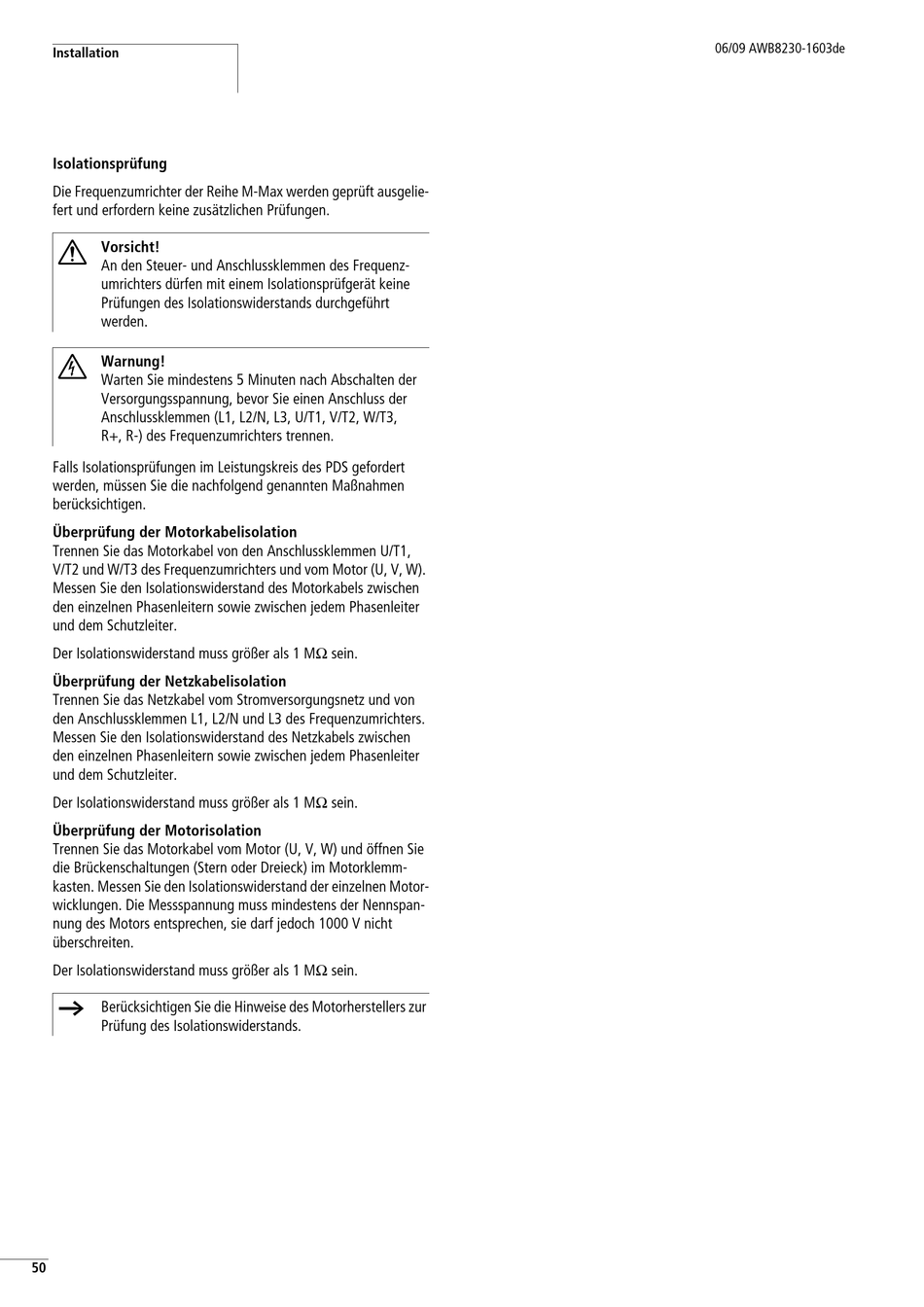

Isolationsprüfung
Die Frequenzumrichter der Reihe M-Max werden geprüft ausgelie-
fert und erfordern keine zusätzlichen Prüfungen.
Vorsicht!
i
An den Steuer- und Anschlussklemmen des Frequenz-
umrichters dürfen mit einem Isolationsprüfgerät keine
Prüfungen des Isolationswiderstands durchgeführt
werden.
Warnung!
j
Warten Sie mindestens 5 Minuten nach Abschalten der
Versorgungsspannung, bevor Sie einen Anschluss der
Anschlussklemmen (L1, L2/N, L3, U/T1, V/T2, W/T3,
R+, R-) des Frequenzumrichters trennen.
Falls Isolationsprüfungen im Leistungskreis des PDS gefordert
werden, müssen Sie die nachfolgend genannten Maßnahmen
berücksichtigen.
Überprüfung der Motorkabelisolation
Trennen Sie das Motorkabel von den Anschlussklemmen U/T1,
V/T2 und W/T3 des Frequenzumrichters und vom Motor (U, V, W).
Messen Sie den Isolationswiderstand des Motorkabels zwischen
den einzelnen Phasenleitern sowie zwischen jedem Phasenleiter
und dem Schutzleiter.
Der Isolationswiderstand muss größer als 1 MO sein.
Überprüfung der Netzkabelisolation
Trennen Sie das Netzkabel vom Stromversorgungsnetz und von
den Anschlussklemmen L1, L2/N und L3 des Frequenzumrichters.
Messen Sie den Isolationswiderstand des Netzkabels zwischen
den einzelnen Phasenleitern sowie zwischen jedem Phasenleiter
und dem Schutzleiter.
Der Isolationswiderstand muss größer als 1 MO sein.
Überprüfung der Motorisolation
Trennen Sie das Motorkabel vom Motor (U, V, W) und öffnen Sie
die Brückenschaltungen (Stern oder Dreieck) im Motorklemm-
kasten. Messen Sie den Isolationswiderstand der einzelnen Motor-
wicklungen. Die Messspannung muss mindestens der Nennspan-
nung des Motors entsprechen, sie darf jedoch 1000 V nicht
überschreiten.
Der Isolationswiderstand muss größer als 1 MO sein.
h Berücksichtigen Sie die Hinweise des Motorherstellers zur
Prüfung des Isolationswiderstands.
50
06/09 AWB8230-1603de
