Projektierung

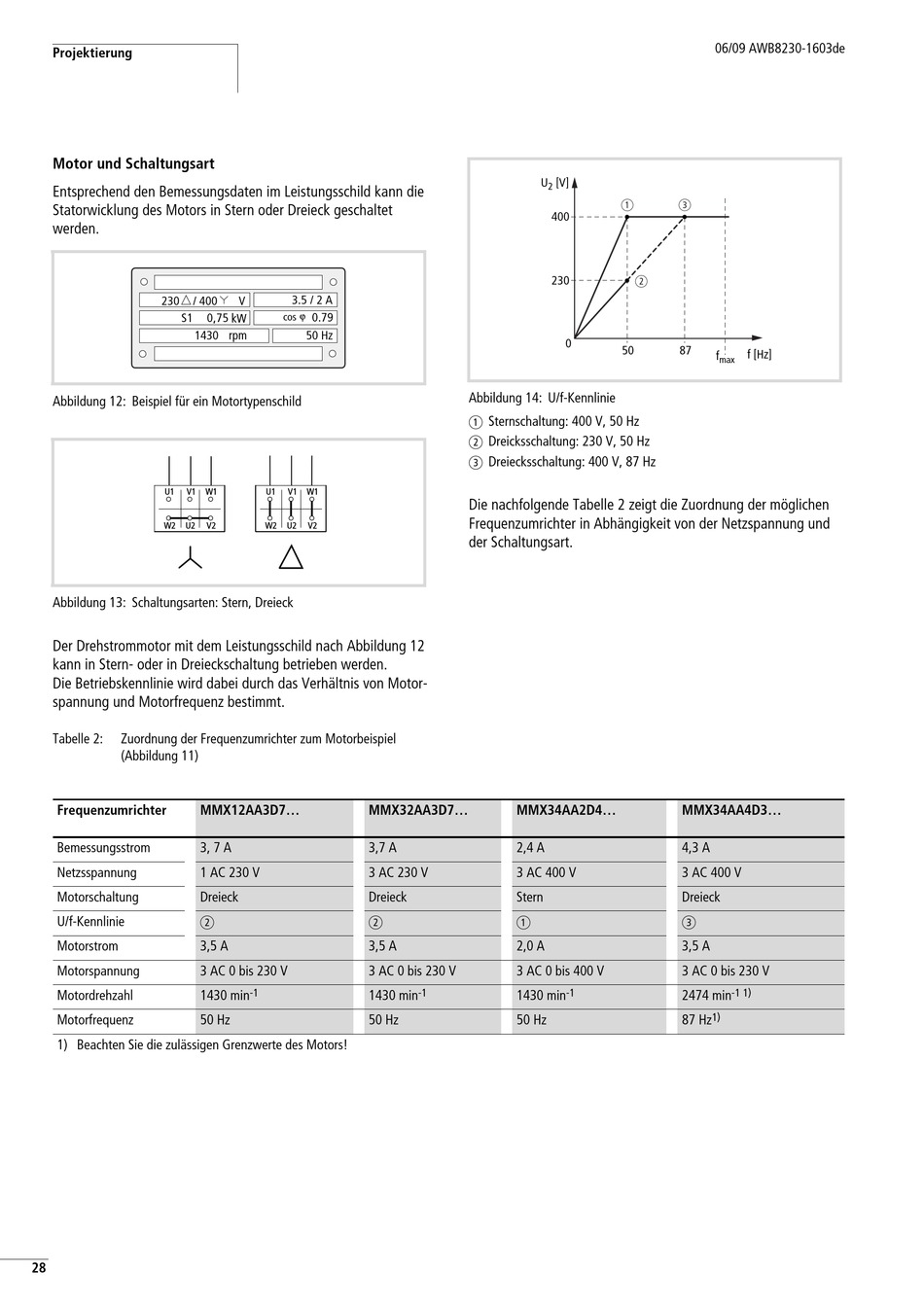

Motor und Schaltungsart

Entsprechend den Bemessungsdaten im Leistungsschild kann die
Statorwicklung des Motors in Stern oder Dreieck geschaltet
werden.
230 / 400
S1
1430
Abbildung 12: Beispiel für ein Motortypenschild
U1 V1 W1
W2 U2
Abbildung 13: Schaltungsarten: Stern, Dreieck
Der Drehstrommotor mit dem Leistungsschild nach Abbildung 12
kann in Stern- oder in Dreieckschaltung betrieben werden.
Die Betriebskennlinie wird dabei durch das Verhältnis von Motor-
spannung und Motorfrequenz bestimmt.
Tabelle 2: Zuordnung der Frequenzumrichter zum Motorbeispiel
(Abbildung 11)
Frequenzumrichter MMX12AA3D7...
Bemessungsstrom 3, 7 A
Netzsspannung 1 AC 230 V
Motorschaltung Dreieck
U/f-Kennlinie b
Motorstrom 3,5 A
Motorspannung 3 AC 0 bis 230 V
Motordrehzahl 1430 min
Motorfrequenz 50 Hz
1) Beachten Sie die zulässigen Grenzwerte des Motors!
28
3.5 / 2 A
V
ϕ
0,75 kW cos 0.79
rpm 50 Hz
U1 V1 W1
V2 W2 U2 V2
MMX32AA3D7...
3,7 A
3 AC 230 V
Dreieck
b
3,5 A
3 AC 0 bis 230 V
-1
1430 min
50 Hz
U [V]
2
400
230
0
Abbildung 14: U/f-Kennlinie
a Sternschaltung: 400 V, 50 Hz
b Dreicksschaltung: 230 V, 50 Hz
c Dreiecksschaltung: 400 V, 87 Hz
Die nachfolgende Tabelle 2 zeigt die Zuordnung der möglichen
Frequenzumrichter in Abhängigkeit von der Netzspannung und
der Schaltungsart.
MMX34AA2D4...
2,4 A
3 AC 400 V
Stern
a
2,0 A
3 AC 0 bis 400 V
-1 -1
1430 min
50 Hz
06/09 AWB8230-1603de
a c
b
50 87
f [Hz]
f
max
MMX34AA4D3...
4,3 A
3 AC 400 V
Dreieck
c
3,5 A
3 AC 0 bis 230 V
-1 1)
2474 min
1)
87 Hz
