06/09 AWB8230-1603de

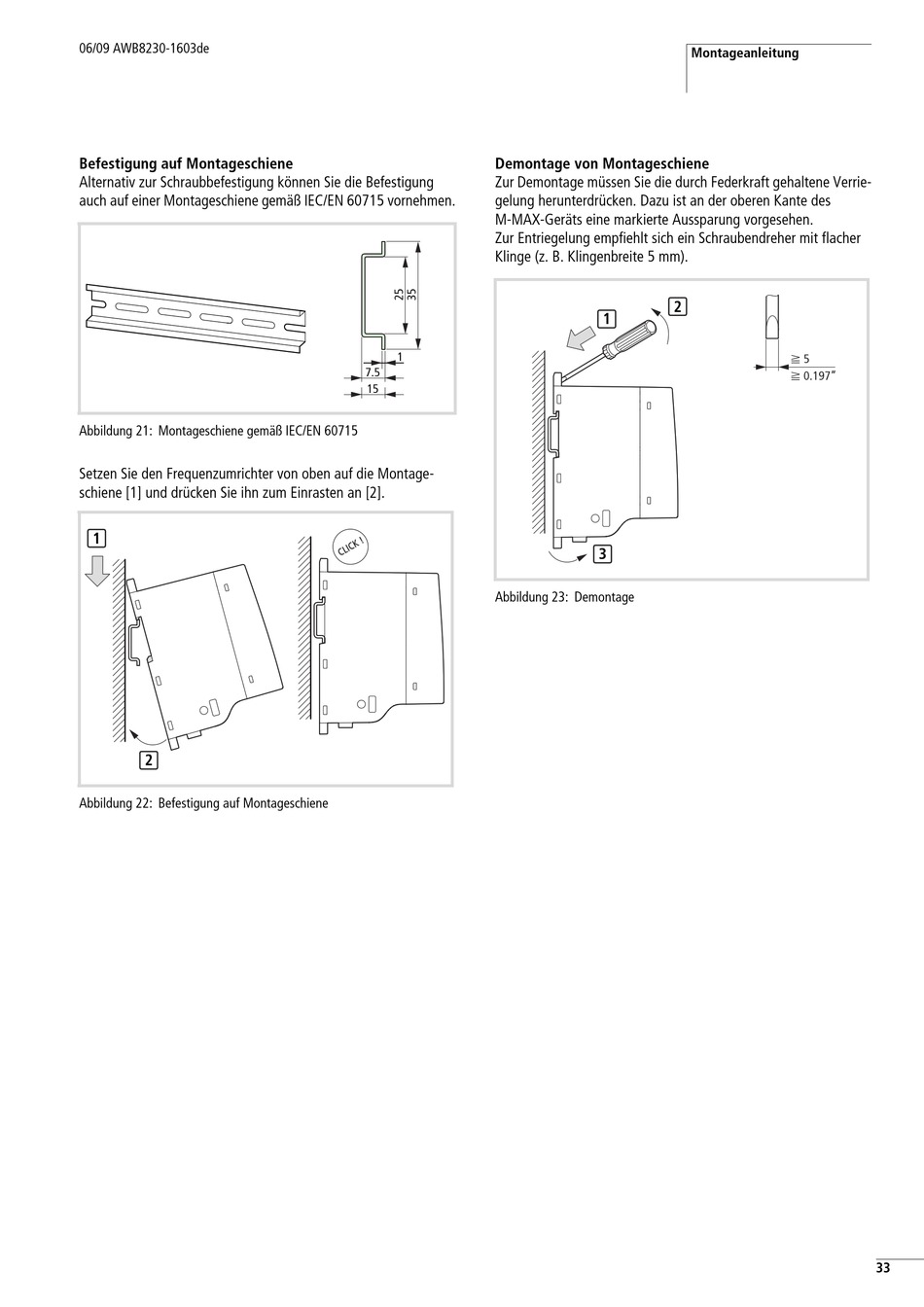

Befestigung auf Montageschiene

Alternativ zur Schraubbefestigung können Sie die Befestigung
auch auf einer Montageschiene gemäß IEC/EN 60715 vornehmen.
Abbildung 21: Montageschiene gemäß IEC/EN 60715
Setzen Sie den Frequenzumrichter von oben auf die Montage-
schiene [1] und drücken Sie ihn zum Einrasten an [2].
1
2
Abbildung 22: Befestigung auf Montageschiene

Demontage von Montageschiene

Zur Demontage müssen Sie die durch Federkraft gehaltene Verrie-
gelung herunterdrücken. Dazu ist an der oberen Kante des
M-MAX-Geräts eine markierte Aussparung vorgesehen.
Zur Entriegelung empfiehlt sich ein Schraubendreher mit flacher
Klinge (z. B. Klingenbreite 5 mm).
1
7.5
15
Abbildung 23: Demontage
Montageanleitung
2
1
3
f 5
f 0.197"
33
