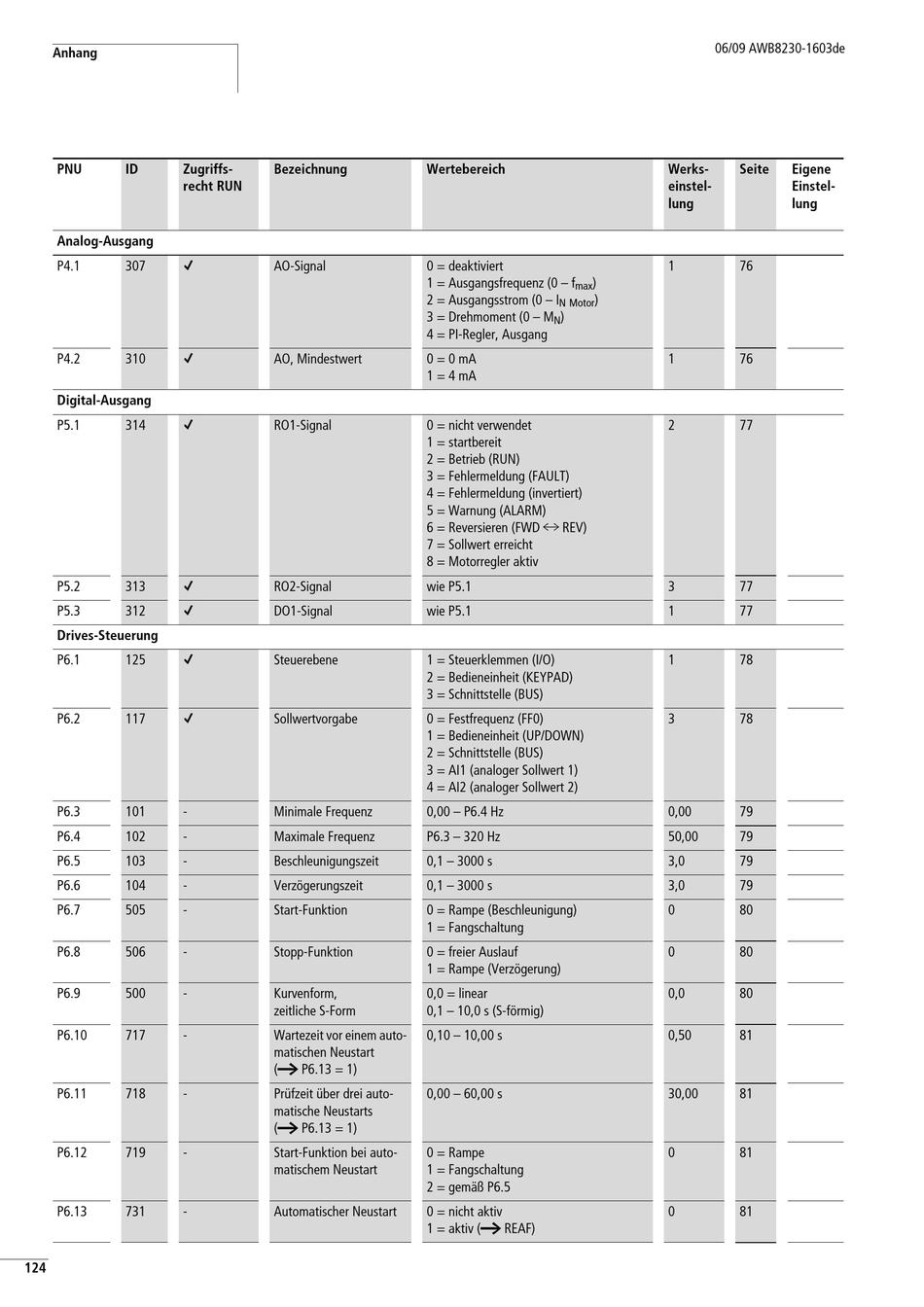

Moeller M-Max Handbuch Seite 128

Anhang
PNU ID Zugriffs-
recht RUN
Analog-Ausgang
P4.1 307
/
P4.2 310
/
Digital-Ausgang
P5.1 314
/
P5.2 313
/
P5.3 312
/
Drives-Steuerung
P6.1 125
/
P6.2 117
/
P6.3 101 -
P6.4 102 -
P6.5 103 -
P6.6 104 -
P6.7 505 -
P6.8 506 -
P6.9 500 -
P6.10 717 -
P6.11 718 -
P6.12 719 -
P6.13 731 -
124
Bezeichnung Wertebereich
AO-Signal 0 = deaktiviert
1 = Ausgangsfrequenz (0 – f
2 = Ausgangsstrom (0 – I
3 = Drehmoment (0 – M
4 = PI-Regler, Ausgang
AO, Mindestwert 0 = 0 mA
1 = 4 mA
RO1-Signal 0 = nicht verwendet
1 = startbereit
2 = Betrieb (RUN)
3 = Fehlermeldung (FAULT)
4 = Fehlermeldung (invertiert)
5 = Warnung (ALARM)
6 = Reversieren (FWD n REV)
7 = Sollwert erreicht
8 = Motorregler aktiv
RO2-Signal wie P5.1
DO1-Signal wie P5.1
Steuerebene 1 = Steuerklemmen (I/O)
2 = Bedieneinheit (KEYPAD)
3 = Schnittstelle (BUS)
Sollwertvorgabe 0 = Festfrequenz (FF0)
1 = Bedieneinheit (UP/DOWN)
2 = Schnittstelle (BUS)
3 = AI1 (analoger Sollwert 1)
4 = AI2 (analoger Sollwert 2)
Minimale Frequenz 0,00 – P6.4 Hz
Maximale Frequenz P6.3 – 320 Hz
Beschleunigungszeit 0,1 – 3000 s
Verzögerungszeit 0,1 – 3000 s
Start-Funktion 0 = Rampe (Beschleunigung)
1 = Fangschaltung
Stopp-Funktion 0 = freier Auslauf
1 = Rampe (Verzögerung)
Kurvenform, 0,0 = linear
zeitliche S-Form 0,1 – 10,0 s (S-förmig)
Wartezeit vor einem auto- 0,10 – 10,00 s
matischen Neustart
h
( P6.13 = 1)
Prüfzeit über drei auto- 0,00 – 60,00 s
matische Neustarts
h
( P6.13 = 1)
Start-Funktion bei auto- 0 = Rampe
matischem Neustart 1 = Fangschaltung
2 = gemäß P6.5
Automatischer Neustart 0 = nicht aktiv
1 = aktiv (
)
max
)
N Motor
)
N
h
REAF)
06/09 AWB8230-1603de
Werks- Seite Eigene
einstel- Einstel-
lung lung
1 76
1 76
2 77
3 77
1 77
1 78
3 78
0,00 79
50,00 79
3,0 79
3,0 79
0 80
0 80
0,0 80
0,50 81
30,00 81
0 81
0 81
