06/09 AWB8230-1603de

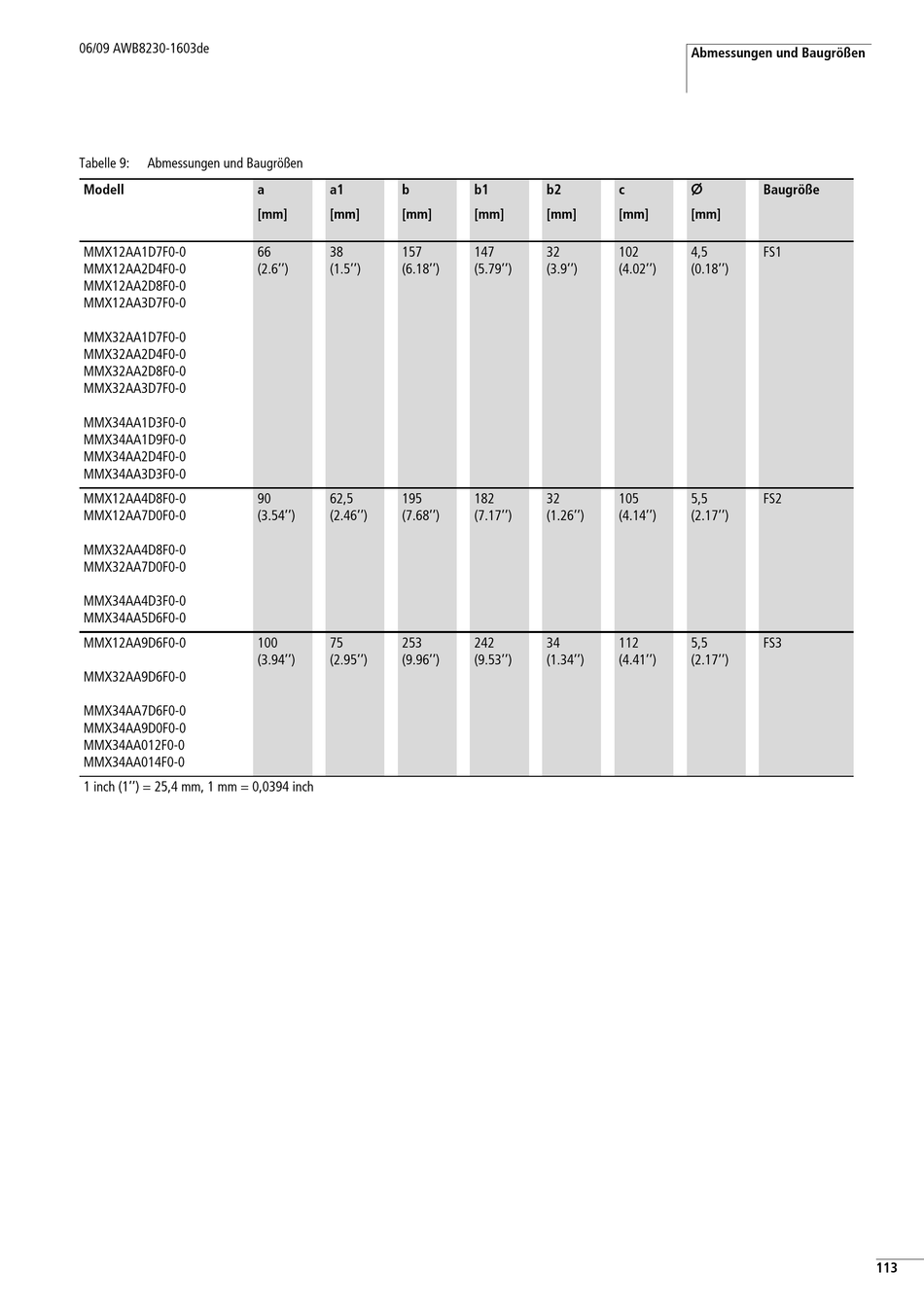

Tabelle 9: Abmessungen und Baugrößen
Modell
MMX12AA1D7F0-0
MMX12AA2D4F0-0
MMX12AA2D8F0-0
MMX12AA3D7F0-0
MMX32AA1D7F0-0
MMX32AA2D4F0-0
MMX32AA2D8F0-0
MMX32AA3D7F0-0
MMX34AA1D3F0-0
MMX34AA1D9F0-0
MMX34AA2D4F0-0
MMX34AA3D3F0-0
MMX12AA4D8F0-0
MMX12AA7D0F0-0
MMX32AA4D8F0-0
MMX32AA7D0F0-0
MMX34AA4D3F0-0
MMX34AA5D6F0-0
MMX12AA9D6F0-0
MMX32AA9D6F0-0
MMX34AA7D6F0-0
MMX34AA9D0F0-0
MMX34AA012F0-0
MMX34AA014F0-0
1 inch (1'') = 25,4 mm, 1 mm = 0,0394 inch
a a1 b
[mm] [mm] [mm]
66 38 157
(2.6'') (1.5'') (6.18'')
90 62,5 195
(3.54'') (2.46'') (7.68'')
100 75 253
(3.94'') (2.95'') (9.96'')
b1 b2 c
[mm] [mm] [mm]
147 32 102
(5.79'') (3.9'') (4.02'')
182 32 105
(7.17'') (1.26'') (4.14'')
242 34 112
(9.53'') (1.34'') (4.41'')
Abmessungen und Baugrößen
O Baugröße
[mm]
4,5 FS1
(0.18'')
5,5 FS2
(2.17'')
5,5 FS3
(2.17'')
113
