Anschluss am Steuerteil

Die Steuerklemmen sind unter der frontseitigen Abdeckklappe
angeordnet.
L1 L2 /N
L3
U /T 1 V /T 2
W /T 3

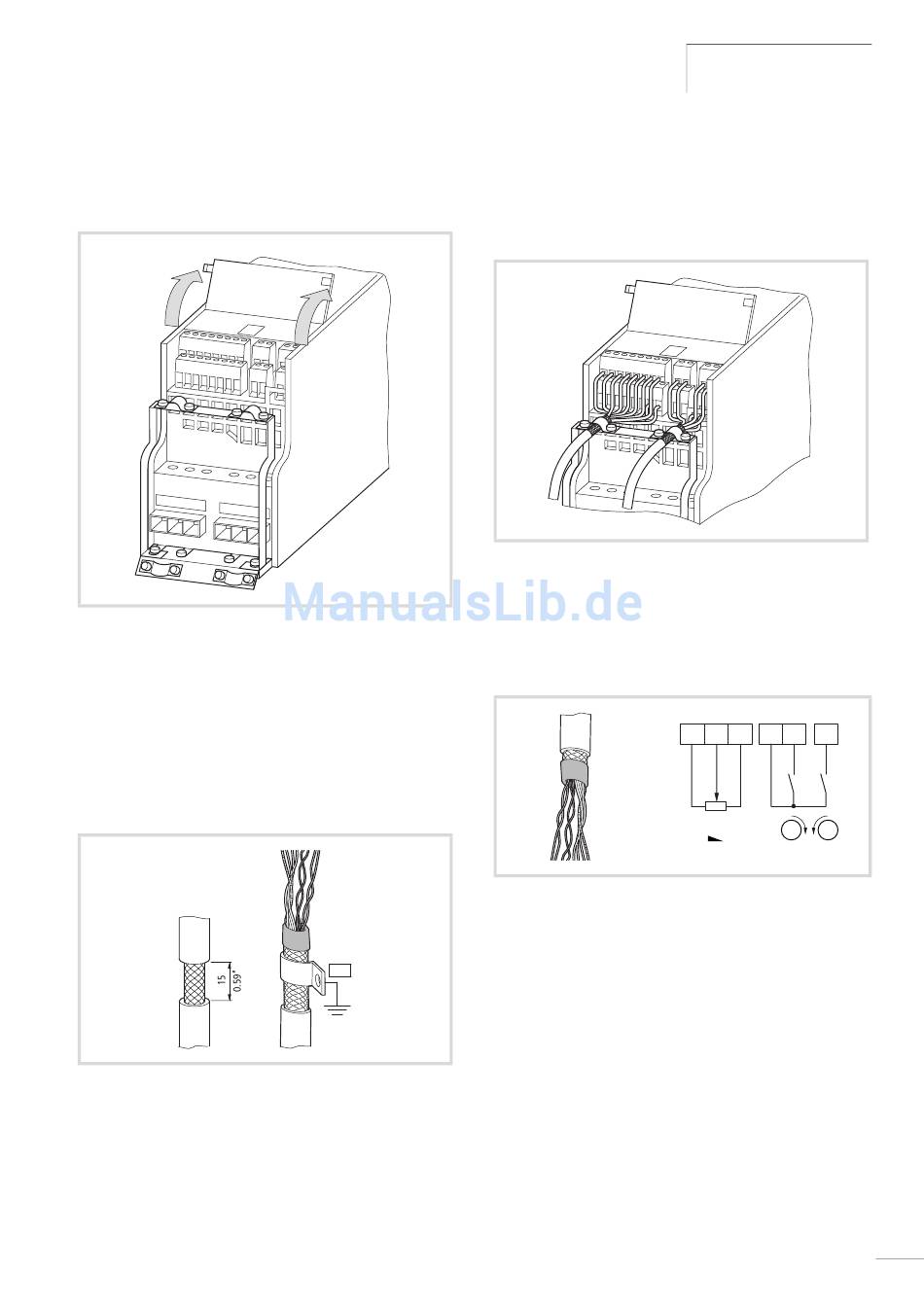

Abbildung 32: Position der Steuerklemmen
Den im Lieferumfang enthalten Kabelfangbügel können Sie auf
das Kabelfangblech des Leistungsteils montieren.
Die Steuerleitungen sollten abgeschirmt und verdrillt ausgeführt
sein. Der Schirm wird einseitig aufgelegt (PES) – beispielsweise auf
den Kabelfangbügeln am Frequenzumrichter.
Verhindern Sie ein Aufflechten der Schirmung, beispielsweise
durch Verschieben der durchgetrennten Kunststoffummantelung
über das Schirmende oder durch eine Gummitülle am Schirmende.
Abbildung 33: Verhindern der Auffflechtung der Schirmung
Alternativ können Sie zusätzlich zur großflächigen Kabelschelle
auch das Schirmgeflecht am Ende verdrillen und mit einem Kabel-
schuh an der Schutzerde anbinden. Zur Vermeidung von EMV-
Störungen sollte dieser verdrillte Schirmanschluss möglichst kurz
ausgeführt werden (siehe hierzu Abbildung 30 auf Seite 39.).
Abbildung 34: Beispiel für eine einseitige Anbindung (PES) am
Am anderen Ende der Steuerleitung sollten Sie durch eine Gummi-
tülle ein Aufflechten verhindern. Das Schirmgeflecht darf hier
keine Verbindung zur Schutzerde herstellen, da sonst die Probleme
einer Störschleife entstehen.
Abbildung 35: Beispiel für ein isoliertes Ende der Steuerleitung
PES
