32 Bedienpanel

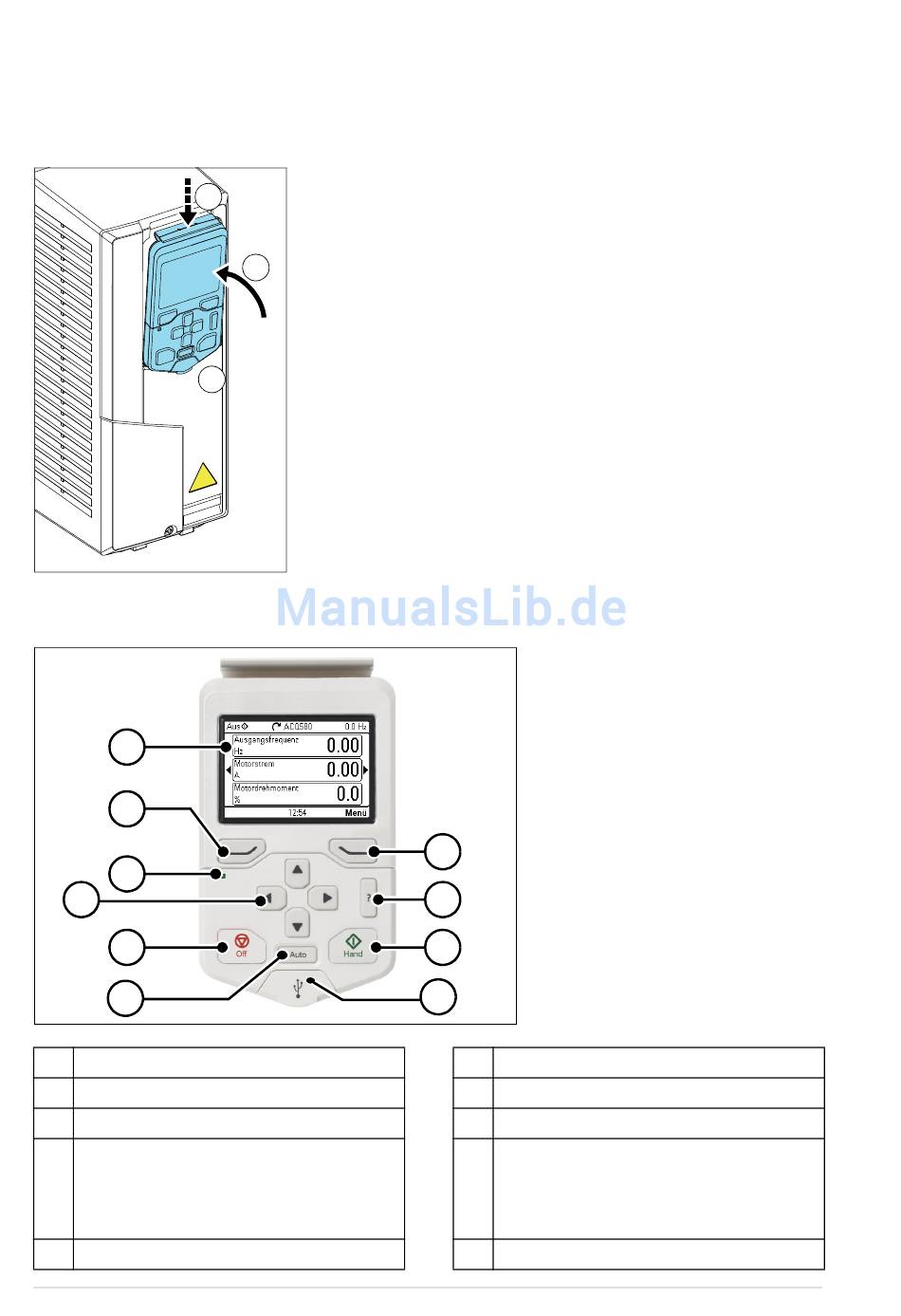

Zum Wiedereinsetzen des Bedienpanels das Gehäuse unten ausrichten und einset-
zen (1a), oben auf den Halteclip drücken (1b) und das Bedienpanel an der oberen
Kante hineindrücken (1c).
1b
1a
Übersicht über das Bedienpanel
1
2
4
6
7
9
1 Layout des Bedienpanel-Displays
2 Linke Funktionstaste
3 Rechte Funktionstaste
4 Status-LED, siehe Kapitel Wartung
und Hardware-Diagnose, Abschnitt
LEDs im Hardware-Handbuch des
Frequenzumrichters.
5 Hilfe
1c
3
5
8
10
6 Die Pfeiltasten
7 Off (siehe Hand, Off und
8 Hand (siehe
9 Auto (siehe
10 USB-Anschluss
Auto)
Hand, Off und Auto)
Hand, Off und Auto)
