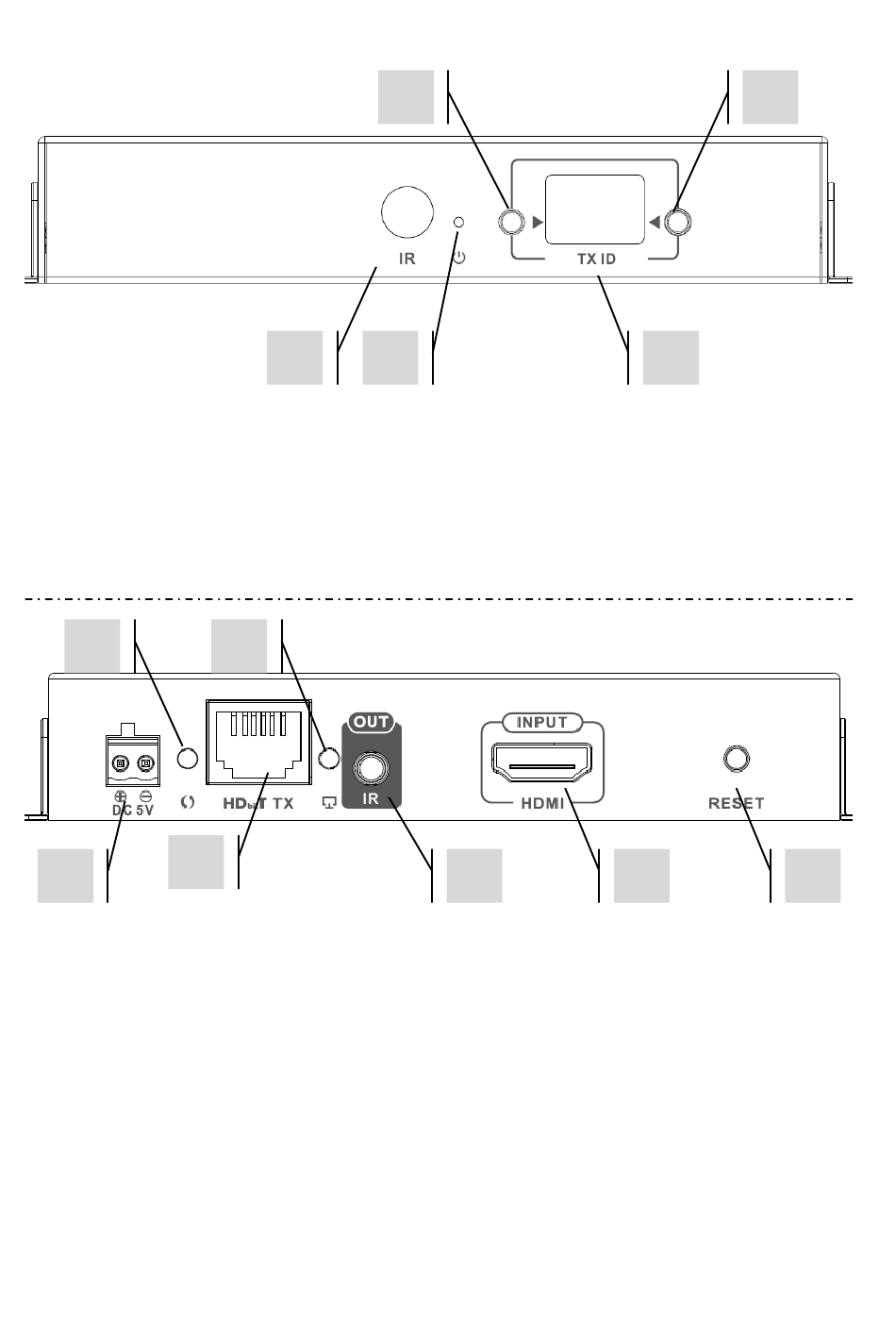

TRANSMISOR
1. Receptor de IR (para cambiar el canal de matriz, no para el distribuidor de IR)
2. Indicador de modo de espera
3. Botón de ajuste de canal
4. Visualización de canal (cada transmisor del sistema debe estar configurado con un canal
diferente)
5. Botón de ajuste de canal
2
3
1
Entrada de alimentación de 5 V y 3 A (tenga en cuenta que el dispositivo no funciona con
1.
PoE)
2. Indicador de transmisión de datos
a. Parpadeo lento: conexión estableciéndose
b. Parpadeo rápido: conexión establecida y transmitiendo datos
3. Salida CAT5e/6
4. Indicador de conexión: sin luz significa que no está conectado al receptor
5. Toma de miniconector para repetidor de IR (conectar el repetidor de IR aquí)
6. Entrada HDMI
7. Botón de restablecimiento/reinicio
3
1 2
4
5 6
5
4
7
