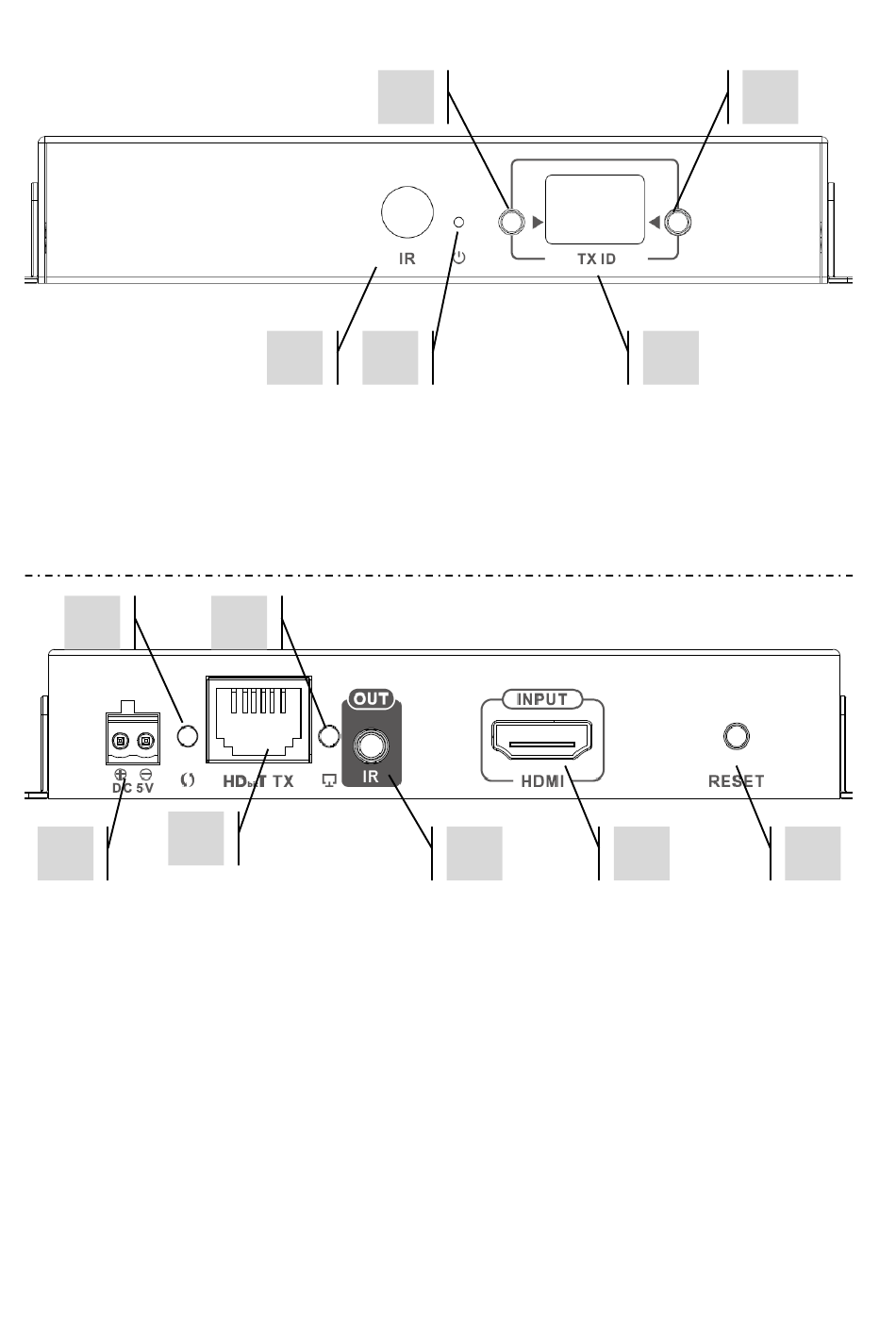

TRANSMISSOR
1. Recetor de IV (para mudar o canal Matrix, não para a passagem de IV)
2. Indicador de modo de espera
3. Botão de ajuste do canal
4. Exibição de canais (cada Tx no sistema deve ser configurado para um canal diferente)
5. Botão de ajuste do canal
2
3
1
Entrada de corrente 5 V 3 A (nota: o dispositivo não pode ser executado no PoE)
1.
2. Indicador de transmissão de dados
a. Intermitente lento; a estabelecer ligação
b. Intermitente rápido; ligação efetuada com êxito e a transmitir dados
3. Saída CAT5e/6
4. Indicador de ligação; a ausência de luz indica que não está ligado ao Rx
5. Tomada minificha para emissor de IV (ligar o emissor de IV aqui)
6. Entrada HDMI
7. Botão de reinicialização
3
1 2
4
5 6
5
4
7
