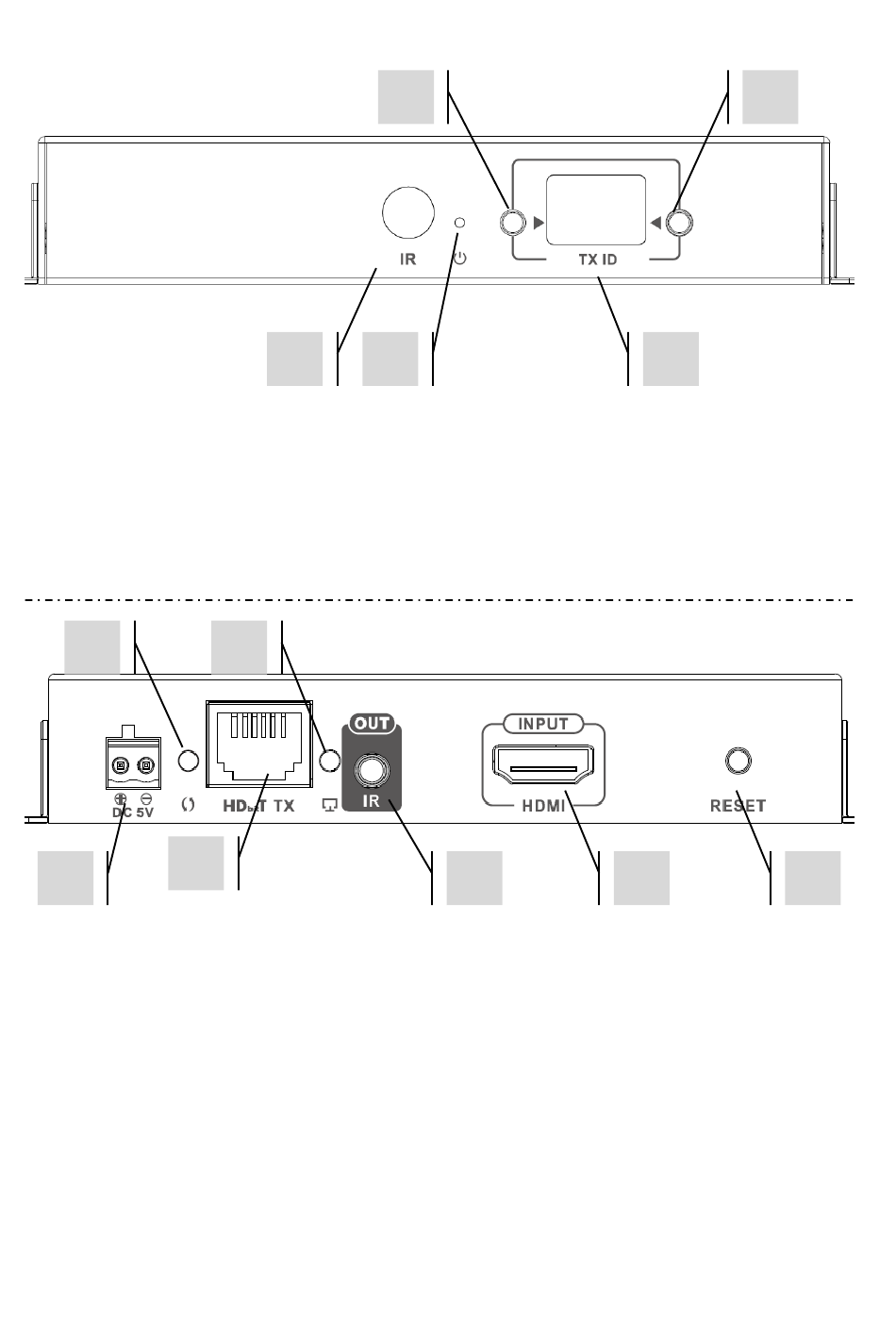

NADAJNIK
1.
Odbiornik podczerwieni (do przełączania kanału macierzy, nie do przesyłania sygnału
podczerwieni)
2.
Wskaźnik trybu gotowości
3.
Przycisk ustawienia kanału
4.
Wyświetlacz kanału (każdy nadajnik w systemie musi być ustawiony na inny kanał)
5.
Przycisk ustawienia kanału
2
3
1
1.
Wejście zasilania 5V 3A (uwaga, urządzenie nie może być zasilane przez PoE)
2.
Wskaźnik transmisji danych
a.
Miga powoli: ustanawianie połączenia
b.
Miga szybko: połączenie ustanowione, trwa transmisja danych
3.
Wyjście CAT5e/6
4.
Wskaźnik połączenia: jeśli się nie świeci, brak połączenia z odbiornikiem
5.
Gniazdo minijack na nadajnik podczerwieni (do podłączenia nadajnika podczerwieni)
6.
Wejście HDMI
7.
Przycisk resetowania/ponownego uruchamiania
3
1
2
4
5
6
5
4
7
TC-MATRIX_manual_pl.doc
