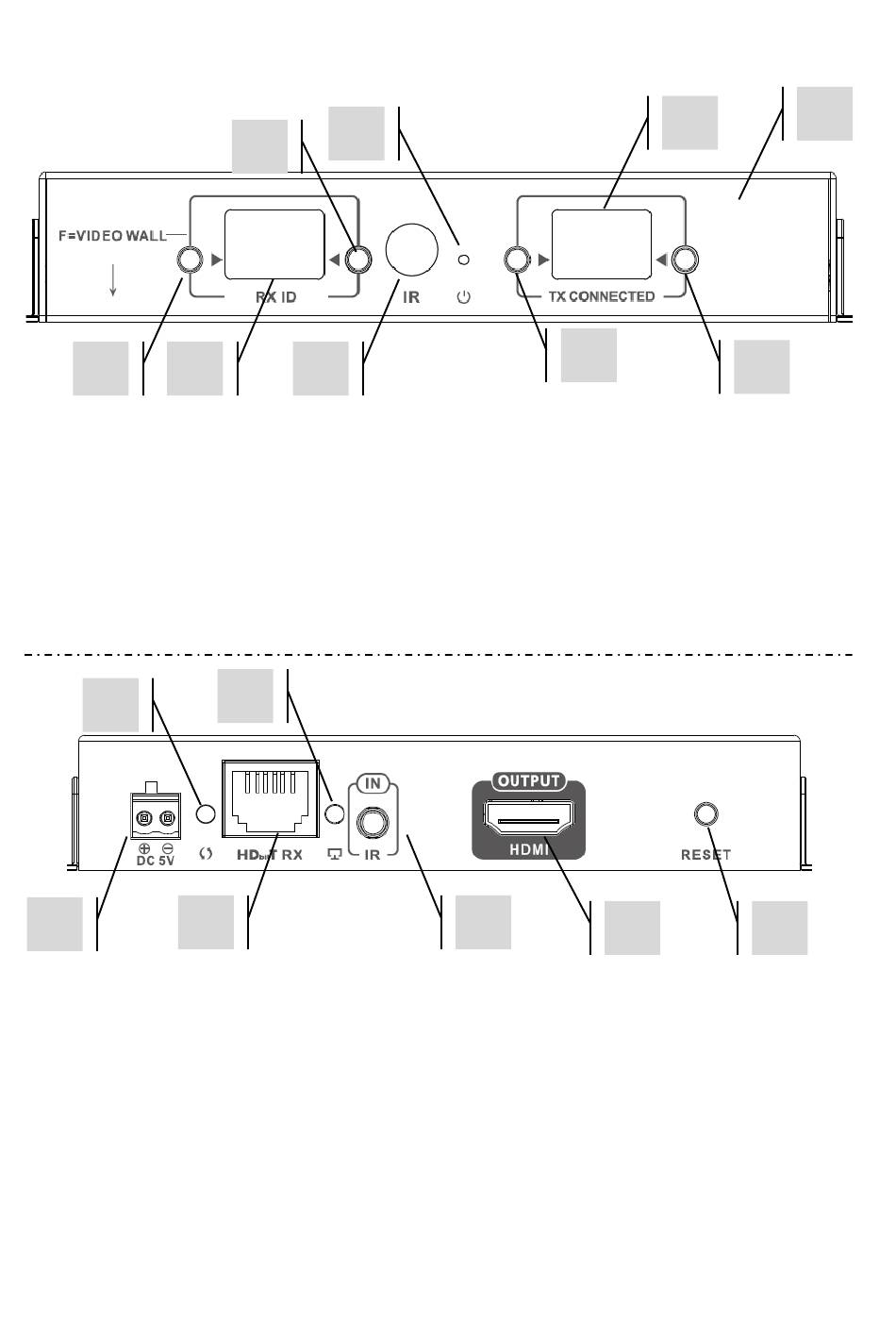

MODTAGER
1 2
1. Knap til kanaljustering
2. Kanalvisning (hver Rx i systemet skal indstilles til forskellige kanaler)
3. Knap til kanaljustering
4. IR-modtager (til skift af Matrix-kanal, ikke til IR passthrough)
5. Standby-indikator
6. Knap til justering af TX-kanal
7. TX-kanalvisning (bestemmer, hvilken kilde denne Rx viser)
8. Knap til justering af TX-kanal
2
1
5 V 3 A-strømindgang (bemærk, at enheden kan ikke køre på PoE)
1.
2. Indikator for dataoverførsel
a. Blinker langsomt: opretter forbindelse
b. Blinker hurtigt: har oprettet forbindelse og sender data
3. CAT5e-/6-indgang
4. Tilslutningsindikator: Hvis ikke der er noget lys, er der ingen tilslutning til Tx
5. Minijack-stik til IR-modtager (stik IR-modtager ind her)
6. HDMI-udgang
7. Knappen Nulstil/genstart
5
3
4
4
3
6
5
6
9
7
8
7
