RECETOR
1 2

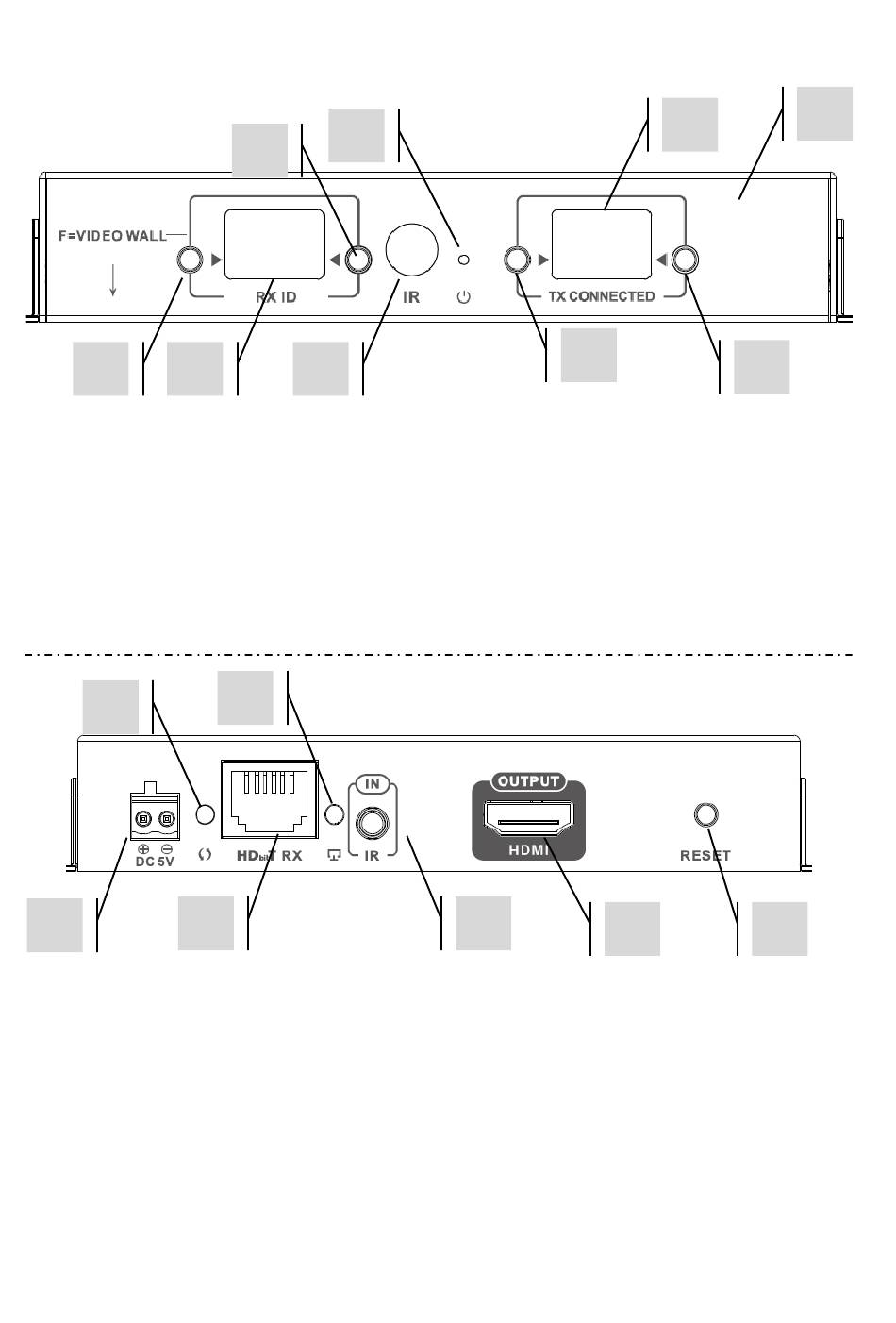

1. Botão de ajuste do canal
2. Exibição de canais (cada Rx no sistema deve ser configurado para um canal diferente)
3. Botão de ajuste do canal
4. Recetor de IV (para mudar o canal Matrix, não para a passagem de IV)
5. Indicador de modo de espera
6. Botão de ajuste do canal TX
7. Exibição do canal TX (determina qual é a fonte que este Rx irá exibir)
8. Botão de ajuste do canal TX
2
1
1. Entrada de corrente 5 V 3 A (nota: o dispositivo não pode ser executado no PoE)
2. Indicador de transmissão de dados
a. Intermitente lento; a estabelecer ligação
b. Intermitente rápido; ligação efetuada com êxito e a transmitir dados
3. Entrada CAT5e/6
4. Indicador de ligação; a ausência de luz indica que não está ligado ao Tx
5. Tomada minificha para recetor de IV (ligar o recetor de IV aqui)
6. Saída HDMI
7. Botão de reinicialização
5
3
4
4
3
6
5
6
9
7
8
7
5
