RICEVITORE
1 2

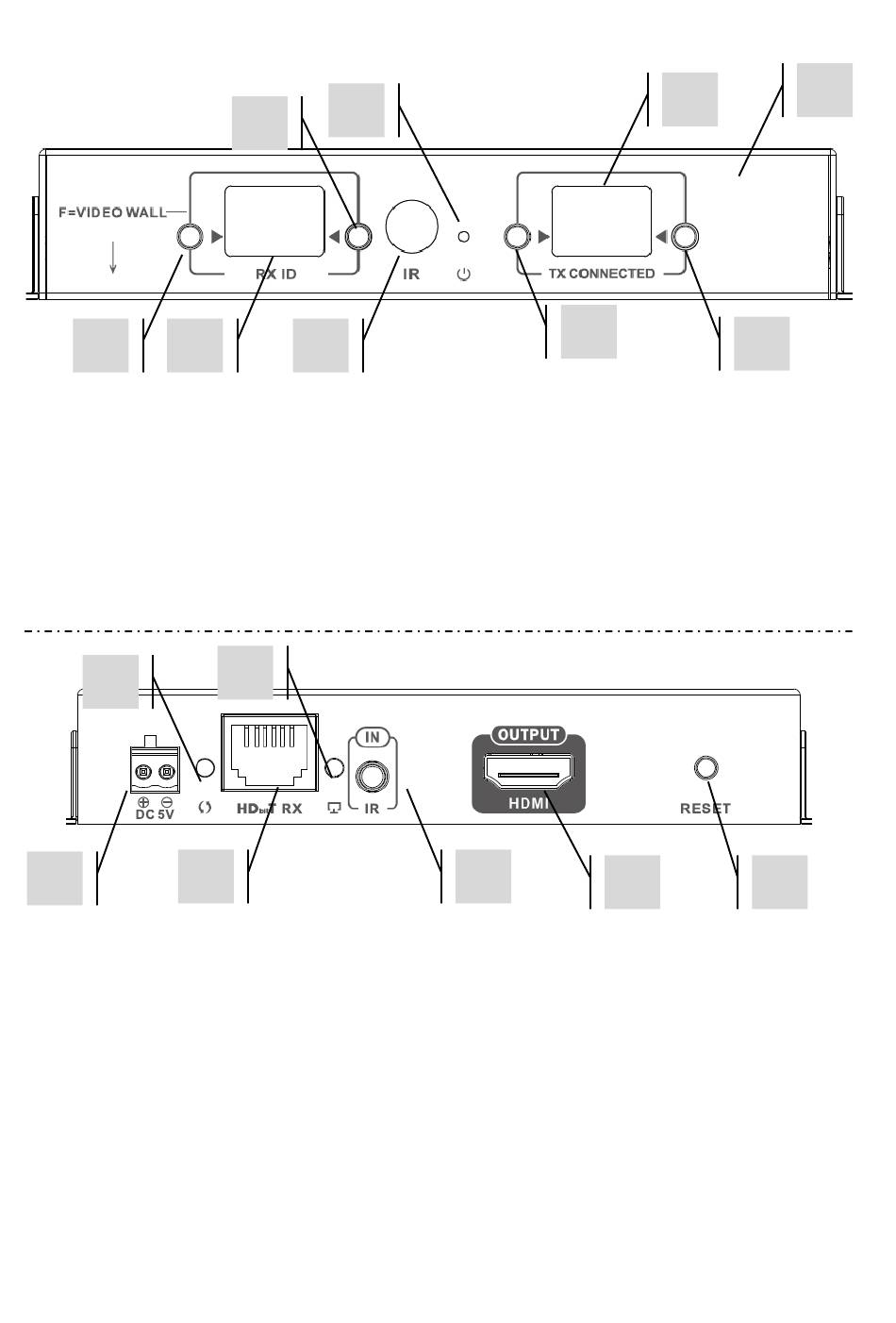

1. Tasto per la regolazione del canale
2. Visualizzazione del canale (ogni ricevitore nel sistema deve essere impostato su un canale
differente)
3. Tasto per la regolazione del canale
4. Ricevitore IR (per cambiare il canale della matrice, non per passthrough IR)
5. Indicatore di standby
6. Tasto per la regolazione del canale del trasmettitore
7. Visualizzazione del canale del trasmettitore (determina la sorgente che sarà visualizzata da
questo ricevitore)
8. Tasto per la regolazione del canale del trasmettitore
2
1
Alimentazione da 5 V a 3 A (nota: il dispositivo non può essere alimentato tramite PoE)
1.
2. Indicatore di trasmissione dei dati
a. Intermittenza lenta: connessione in corso
b. Intermittenza rapida: connessione stabilita e trasmissione dati in corso
3. Ingresso CAT5e/6
4. Indicatore di connessione; se è spento, la connessione con il trasmettitore non è stata
stabilita
5. Presa mini-jack per ricevitore IR (collegare qui il ricevitore IR)
6. Uscita HDMI
7. Pulsante reset/riavvio
5
3
4
4
3
6
5
6
9
7
8
7
5
