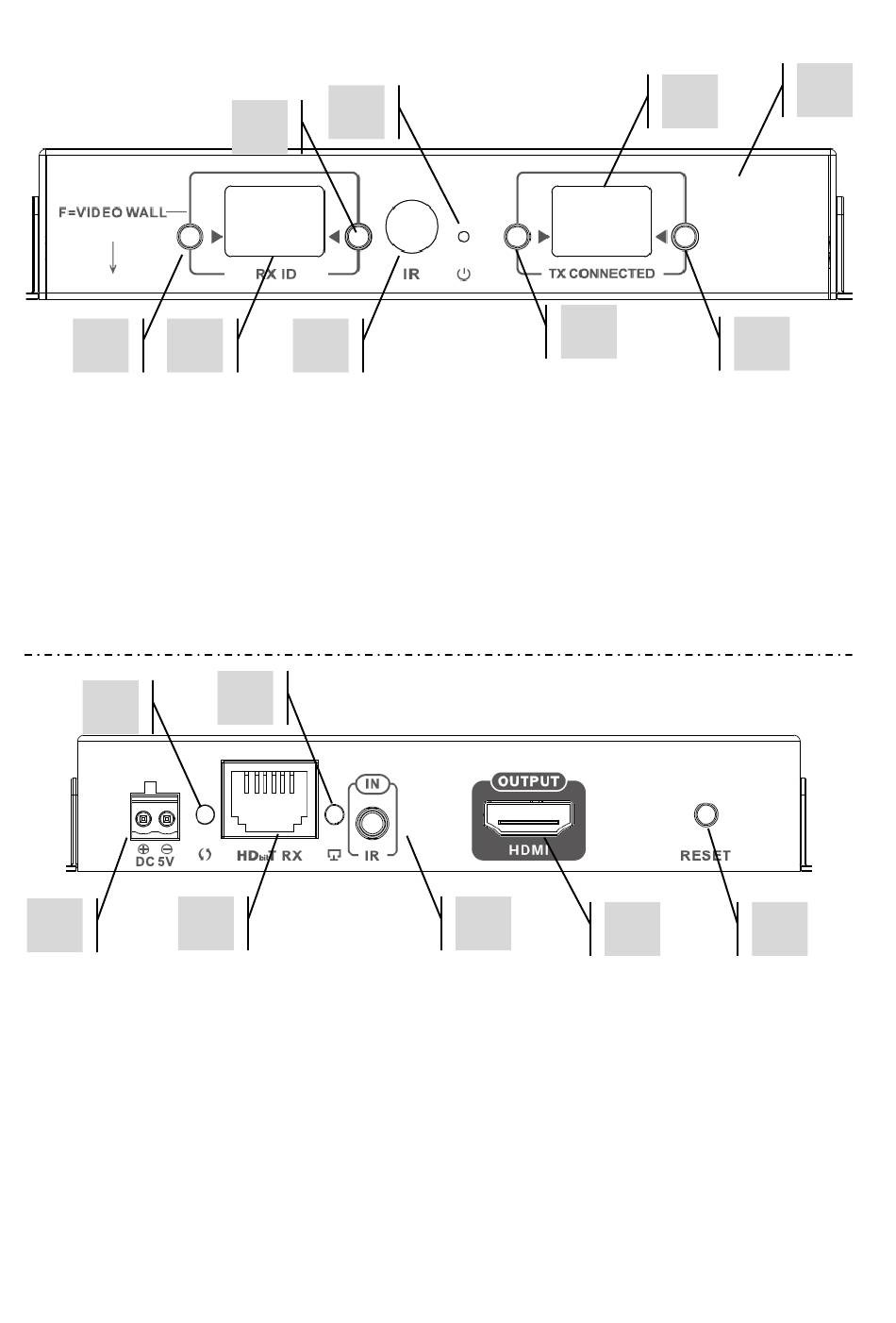

ODBIORNIK
1
2
1.
Przycisk ustawienia kanału
2.
Wyświetlacz kanału (każdy odbiornik w systemie musi być ustawiony na inny kanał)
3.
Przycisk ustawienia kanału
4.
Odbiornik podczerwieni (do przełączania kanału macierzy, nie do przesyłania sygnału
podczerwieni)
5.
Wskaźnik trybu gotowości
6.
Przycisk ustawienia kanału nadajnika
7.
Wyświetlacz kanału nadajnika (wskazuje źródło, z którego odbiera odbiornik)
8.
Przycisk ustawienia kanału nadajnika
2
1
1.
Wejście zasilania 5V 3A (uwaga, urządzenie nie może być zasilane przez PoE)
2.
Wskaźnik transmisji danych
a.
Miga powoli: ustanawianie połączenia
b.
Miga szybko: połączenie ustanowione, trwa transmisja danych
3.
Wejście CAT5e/6
4.
Wskaźnik połączenia: jeśli się nie świeci, brak połączenia z nadajnikiem
5.
Gniazdo minijack na odbiornik podczerwieni (do podłączenia odbiornika podczerwieni)
6.
Wyjście HDMI
7.
Przycisk resetowania/ponownego uruchamiania
5
3
4
4
3
6
5
6
9
7
8
7
5
