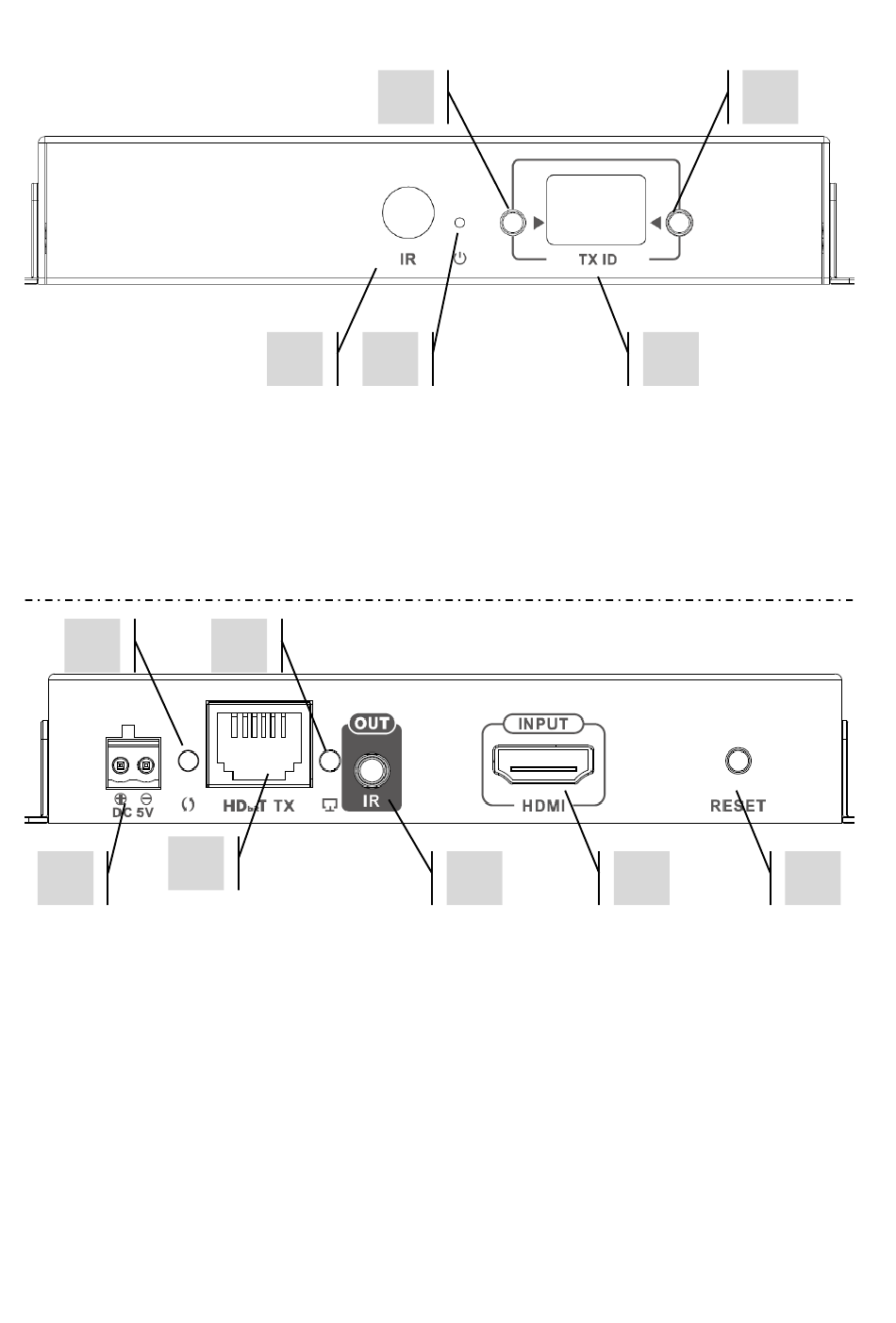

TRASMETTITORE
1.
Ricevitore IR (per cambiare il canale della matrice, non per passthrough IR)
2.
Indicatore di standby
3.
Tasto per la regolazione del canale
4.
Visualizzazione del canale (ogni trasmettitore nel sistema deve essere impostato su un
canale differente)
5.
Tasto per la regolazione del canale
2
3
1
1.
Alimentazione da 5 V a 3 A (nota: il dispositivo non può essere alimentato tramite PoE)
2.
Indicatore di trasmissione dei dati
a.
Intermittenza lenta: connessione in corso
b.
Intermittenza rapida: connessione stabilita e trasmissione dati in corso
3.
Uscita CAT5e/6
4.
Indicatore di connessione; se è spento, la connessione con il ricevitore non è stata stabilita.
5.
Presa mini-jack per blaster IR (collegare qui il blaster IR)
6.
Ingresso HDMI
7.
Pulsante reset/riavvio
3
1
2
4
5
6
5
4
7
TC-MATRIX_manual_it.doc
