Aufbau und Funktion
Transport und Aufstellen
5.1.2
Gerätekühlung
Mangelnde Belüftung führt zu Leistungsreduzierung und Geräteschäden.
•
Umgebungsbedingungen einhalten!
•
Ein- und Austrittsöffnung für Kühlluft freihalten!
•
Mindestabstand 0,5 m zu Hindernissen einhalten!
5.1.3
Werkstückleitung, Allgemein
Verbrennungsgefahr durch unsachgemäßen Schweißstromanschluss!
Durch nicht verriegelte Schweißstromstecker (Geräteanschlüsse) oder
Verschmutzungen am Werkstückanschluss (Farbe, Korrosion) können sich diese
Verbindungsstellen und Leitungen erhitzen und bei Berührung zu Verbrennungen
führen!
•
Schweißstromverbindungen täglich prüfen und ggf. durch Rechtsdrehen verriegeln.
•
Werkstückanschlussstelle gründlich reinigen und sicher befestigen! Konstruktionsteile des
Werkstücks nicht als Schweißstromrückleitung benutzen!
5.1.4

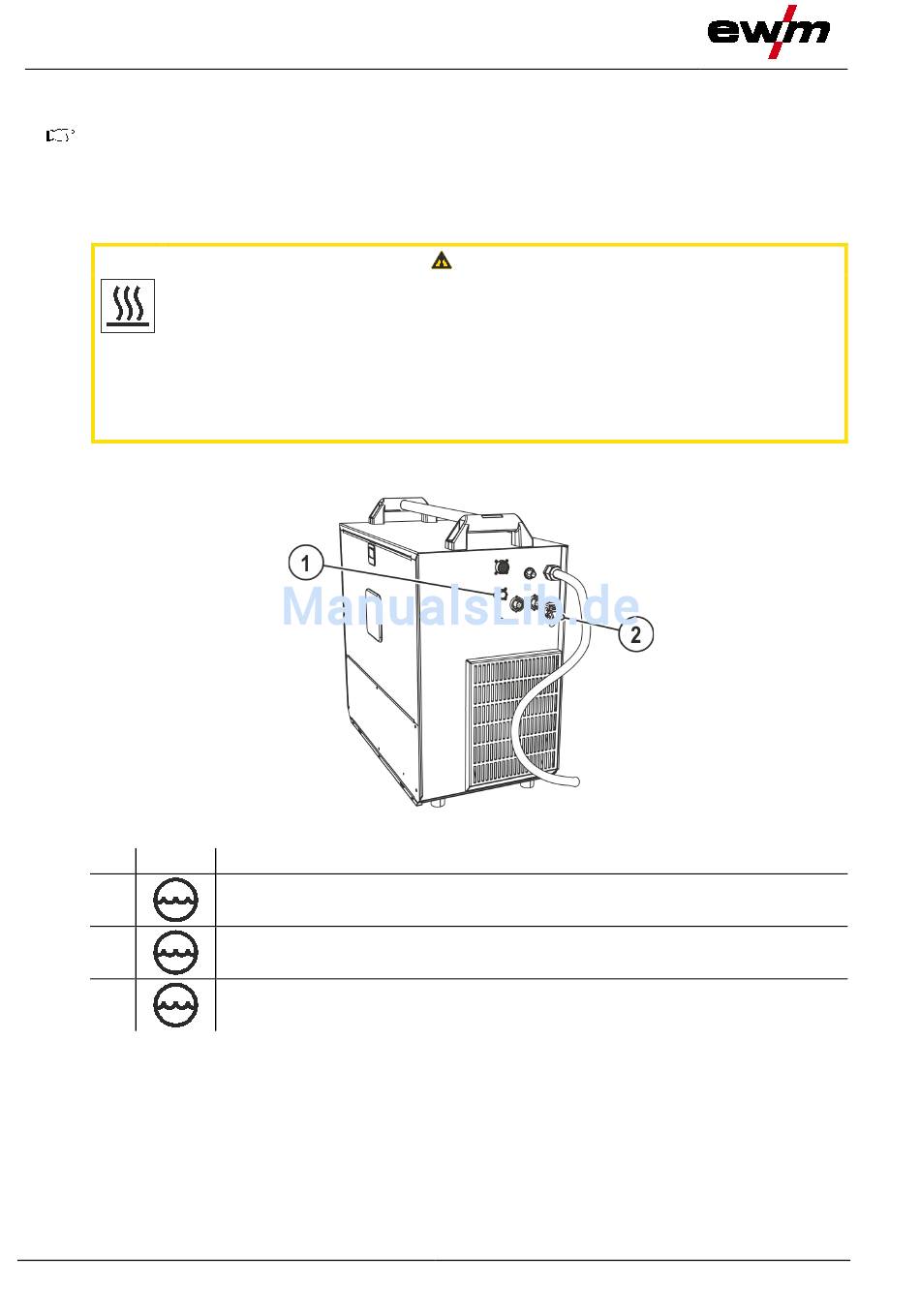

Schweißbrennerkühlung
5.1.4.1
Anschluss Kühlmodul
Pos. Symbol
1
2
3
•
8-poligen Steuerleitungsstecker des Kühlgerätes in Anschlussbuchse, 8-polig des Schweißgerätes
einstecken und verriegeln.
•
4-poligen Versorgungsstecker des Kühlgerätes in Anschlussbuchse, 4-polig des Schweißgerätes
einstecken und verriegeln.
26
Beschreibung
0
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Kühlmodul
VORSICHT
Abbildung 5-1
099-005402-EW500
24.11.2016
