Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-005402-EW500
24.11.2016

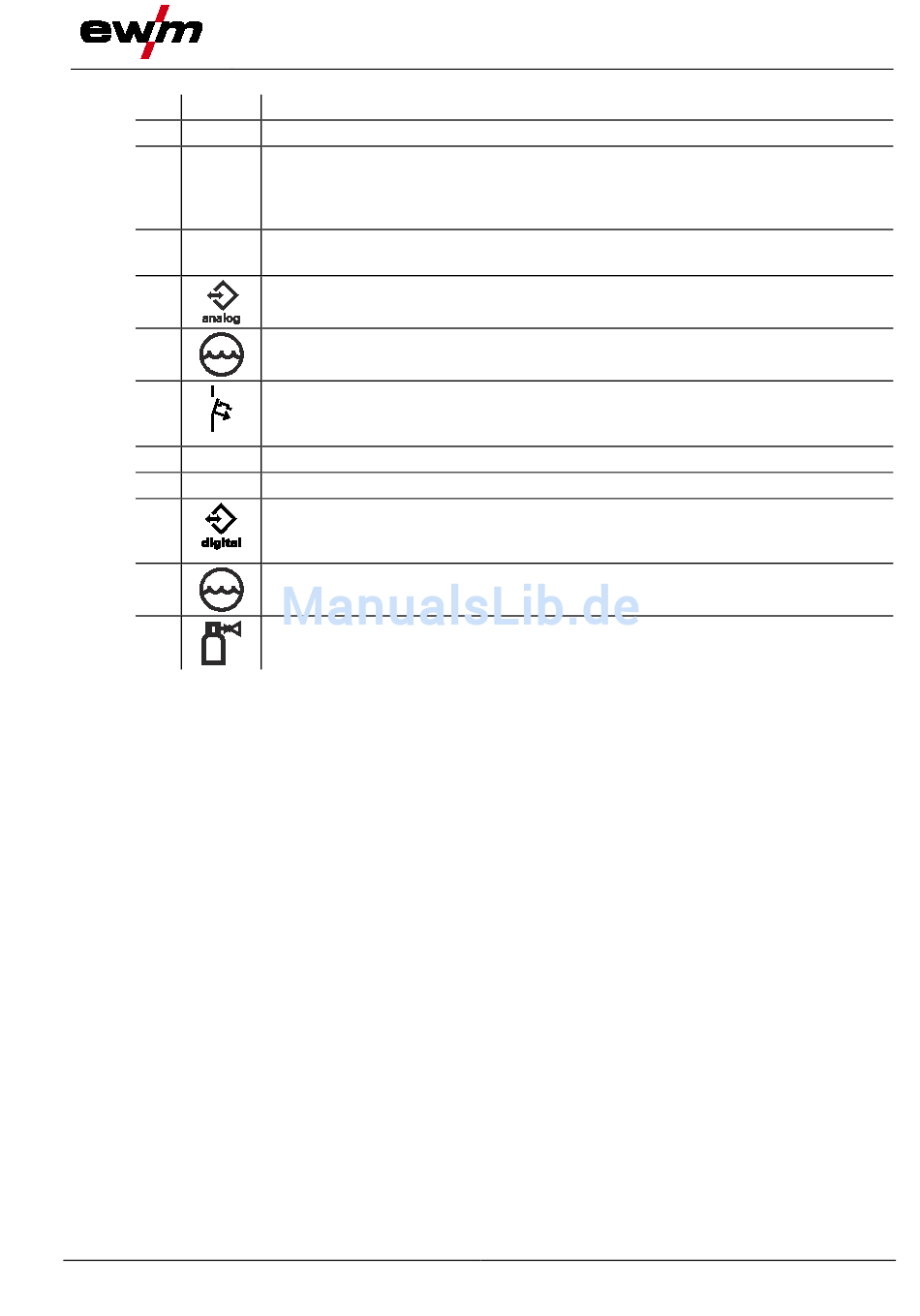

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Schiebeverschluss, Verriegelung der Schutzklappe
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB-Listen.
Sichtfenster Drahtspule
Kontrolle Drahtvorrat
Automatisierungsschnittstelle 19-polig (analog)
> siehe Kapitel 5.9
Anschlussbuchse, 8-polig
Steuerleitung Kühlmodul
Drucktaste, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubantrieb.
Ausgelöste Sicherung durch Betätigen zurücksetzen
Austrittsöffnung Kühlluft
Netzanschlusskabel > siehe Kapitel 5.1.6
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlmodul
Anschlussnippel G¼", Schutzgasanschluss
Rückansicht
19
