Pos. Symbol
7
8
9
10
11
12
13
14
099-005402-EW500
24.11.2016

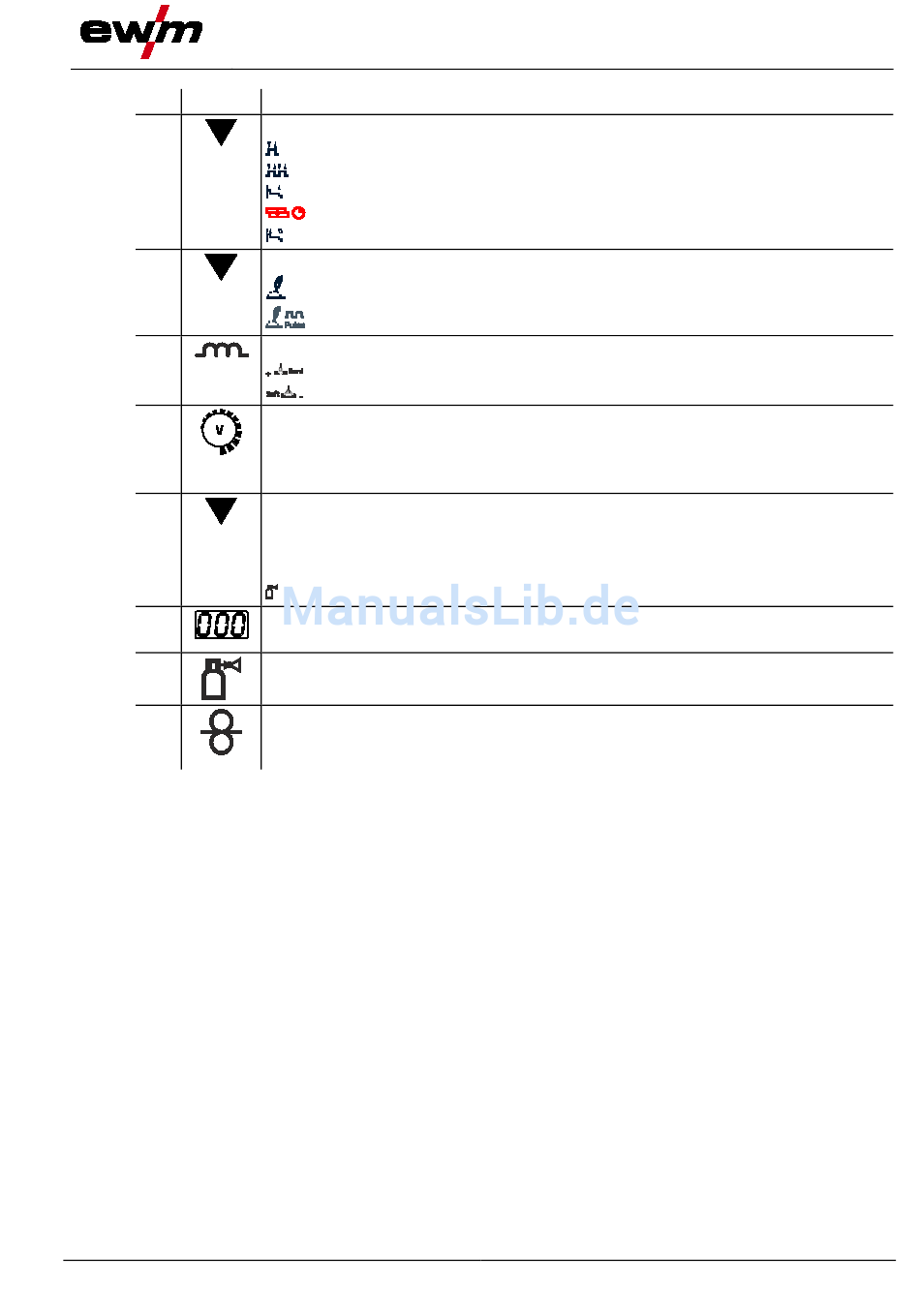

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste, Anwahl Betriebsart
--------- 2-Takt
-------- 4-Takt
--------- Signalleuchte leuchtet grün: 2-Takt-Spezial
---- Signalleuchte leuchtet rot: MIG-Punkten
--------- 4-Takt-Spezial
Drucktaste Schweißart
-------- Standardlichtbogen-Schweißen
---- Impulslichtbogen-Schweißen
Drucktaste, Drosselwirkung (Lichtbogendynamik)
----- Lichtbogen härter und schmaler
----- Lichtbogen weicher und breiter
Drehknopf, Lichtbogenlängenkorrektur / Anwahl Schweißprogramm
• ----------- Korrektur der Lichtbogenlänge von -9,9 V bis +9,9 V.
• ----------- Anwahl der Schweißprogramme 0 bis 15 (nicht möglich wenn
Zubehörkomponenten wie z. B. Programmbrenner angeschlossen sind).
Drucktaste, Parameteranwahl rechts
VOLT ---- Schweißspannung
Prog ----- Programmnummer
kW ------- Schweißleistungsanzeige
---------- Gasdurchflussmenge (Option)
Anzeige, rechts
Schweißspannung, Programmnummer, Motorstrom (Drahtvorschubantrieb)
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.7
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.3.3.4.
Gerätesteuerung - Bedienelemente
23
