Gerätebeschreibung - Schnellübersicht

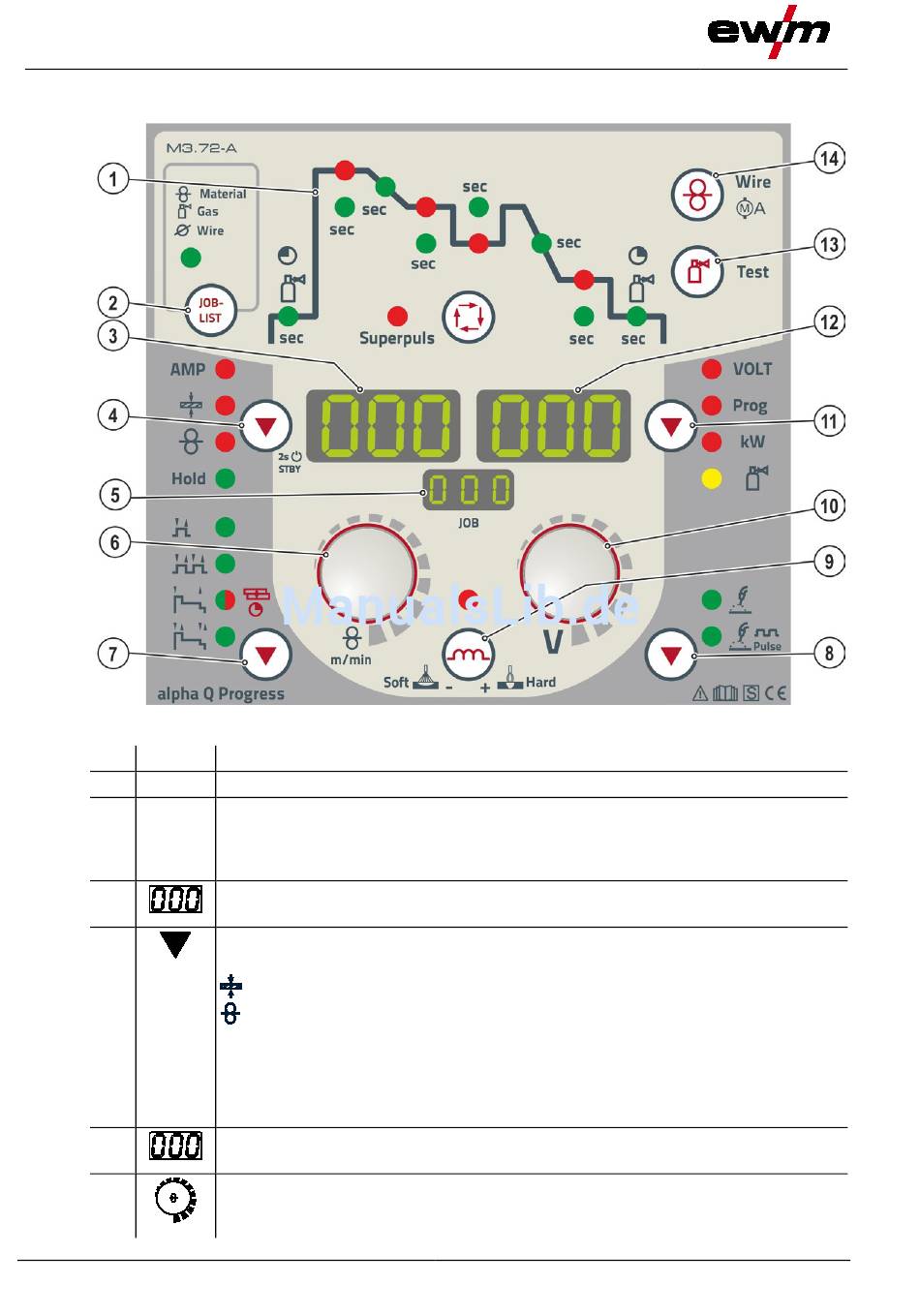

Gerätesteuerung - Bedienelemente
4.4
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
JOB-
LIST
3
4
5
6
22
Beschreibung
0
Funktionsablauf > siehe Kapitel 4.4.1
Drucktaste Schweißaufgabe (JOB)
Schweißaufgabe anhand der Schweißaufgabenliste (JOB-LIST) wählen. Die Liste
befindet sich auf der Innenseite der Schutzklappe des Drahtvorschubantriebes oder
auch im Anhang dieser Betriebsanleitung.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drucktaste, Parameteranwahl links / Energiesparmodus
AMP ----- Schweißstrom
------- Materialdicke > siehe Kapitel 5.3.6.1
------- Drahtgeschwindigkeit
Hold ----- Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
STBY --- Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus.
Zum Reaktivieren genügt die Betätigung eines beliebigen
Bedienelementes > siehe Kapitel 5.8.
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer).
Drehknopf, Schweißparametereinstellung
Zum Einstellen der Schweißleistung, zur Anwahl des JOBs (Schweißaufgabe) und zur
Einstellung weiterer Schweißparameter.
Abbildung 4-4
099-005402-EW500
24.11.2016
