Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
13
099-005402-EW500
24.11.2016

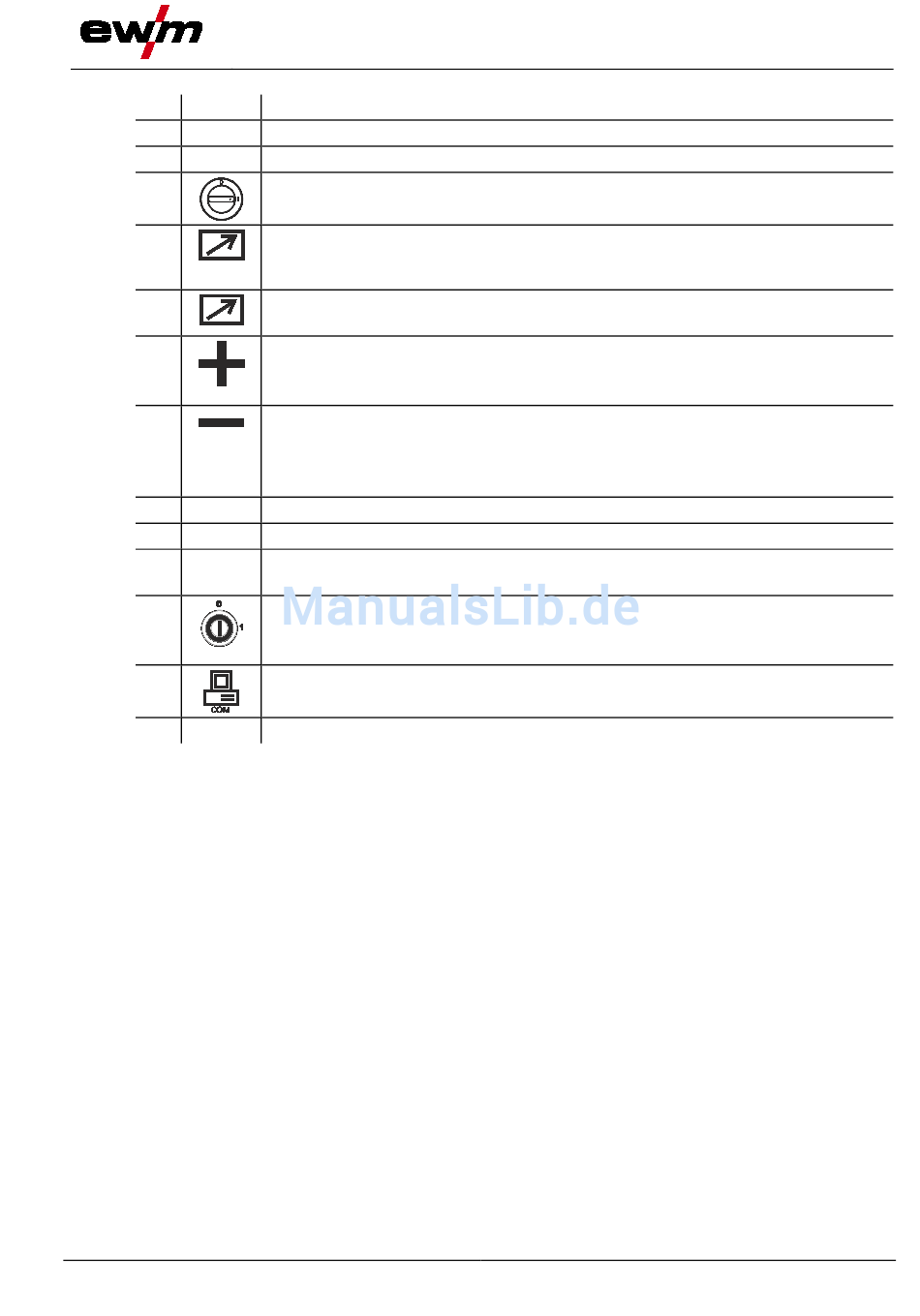

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportstange
Gerätesteuerung > siehe Kapitel 4.4
Hauptschalter, Gerät Ein/Aus
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller etc.)
Anschlussbuchse, Schweißstrom „+"
• ----------- WIG-Schweißen: Werkstückanschluss
• ----------- E-Hand-Schweißen: Werkstückanschluss
Anschlussbuchse, Schweißstrom „-"
• ----------- MIG/MAG-Schweißen: Werkstückanschluss
• ----------- WIG-Schweißen: Schweißstromanschluss für Schweißbrenner
• ----------- E-Hand-Schweißen: Elektrodenhalteranschluss
Eintrittsöffnung Kühlluft
Gerätefüße
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schlüsselschalter zum Schutz gegen unbefugte Benutzung > siehe Kapitel 5.6
1 ---------- Änderungen möglich
0 ---------- Änderungen nicht möglich
PC-Schnittstelle, seriell (D-Sub Anschlussbuchse 9-polig)
Transportgriff
Frontansicht
17
