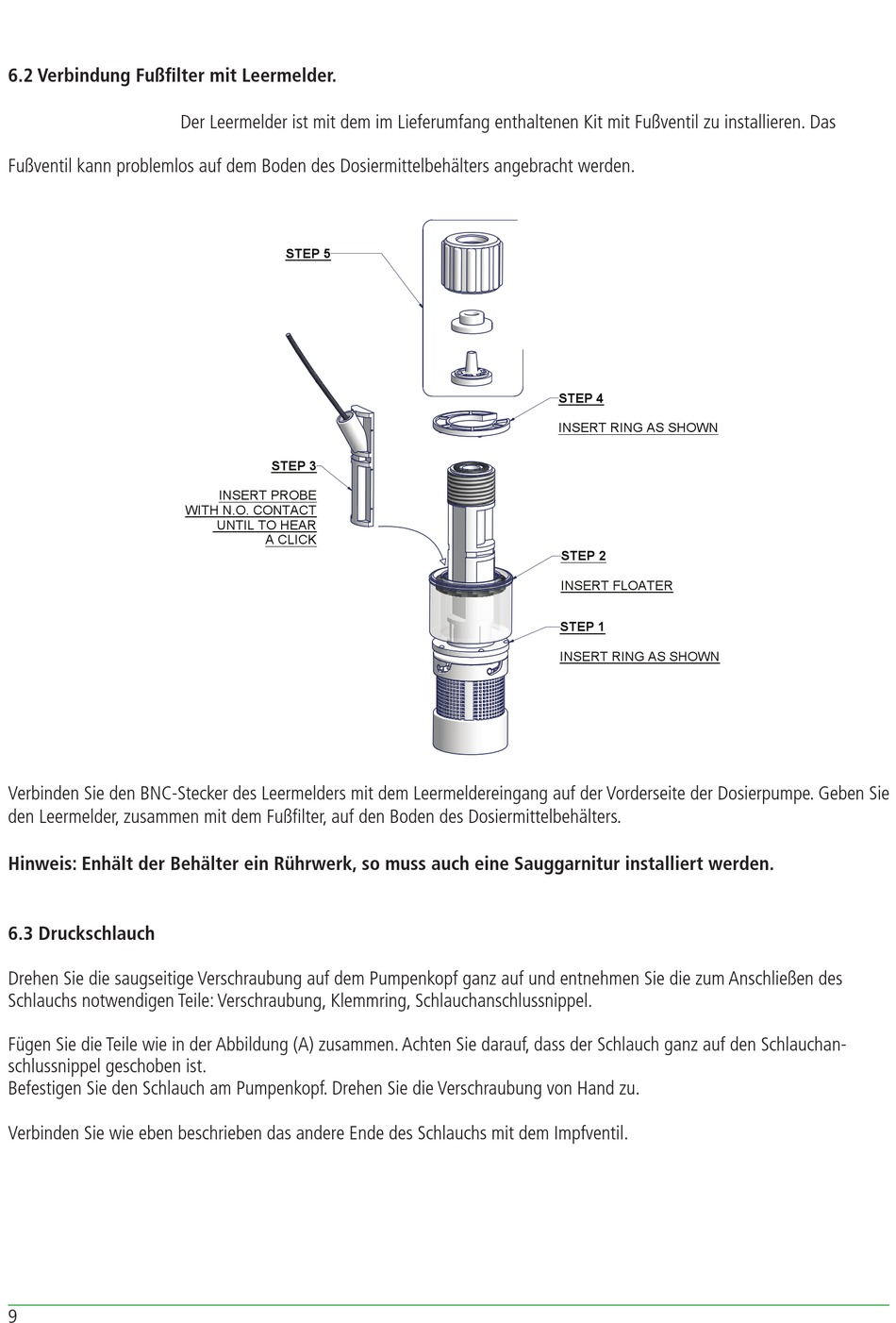

6.2 Verbindung Fußfilter mit Leermelder.
Fußventil kann problemlos auf dem Boden des Dosiermittelbehälters angebracht werden.
Verbinden Sie den BNC-Stecker des Leermelders mit dem Leermeldereingang auf der Vorderseite der Dosierpumpe. Geben Sie
den Leermelder, zusammen mit dem Fußfilter, auf den Boden des Dosiermittelbehälters.
Hinweis: Enhält der Behälter ein Rührwerk, so muss auch eine Sauggarnitur installiert werden.
6.3 Druckschlauch
Drehen Sie die saugseitige Verschraubung auf dem Pumpenkopf ganz auf und entnehmen Sie die zum Anschließen des
Schlauchs notwendigen Teile: Verschraubung, Klemmring, Schlauchanschlussnippel.
Fügen Sie die Teile wie in der Abbildung (A) zusammen. Achten Sie darauf, dass der Schlauch ganz auf den Schlauchan-
schlussnippel geschoben ist.
Befestigen Sie den Schlauch am Pumpenkopf. Drehen Sie die Verschraubung von Hand zu.
Verbinden Sie wie eben beschrieben das andere Ende des Schlauchs mit dem Impfventil.
9
Der Leermelder ist mit dem im Lieferumfang enthaltenen Kit mit Fußventil zu installieren. Das
STEP 5
STEP 3
INSERT PROBE
WITH N.O. CONTACT
UNTIL TO HEAR
A CLICK
STEP 4
INSERT RING AS SHOWN
STEP 2
INSERT FLOATER
STEP 1
INSERT RING AS SHOWN
Progettato da Controllato da Modificato da, il
Massimo_F
Materiale:
FILTRO DI ASPIRAZIONE CON
SONDA DI LIVELLO - CONTATTO N.O.
Data Toll. Gen.
` 0.05
24/10/2003
FP+CE+PVDF
Edizione Foglio
076.0147.1
1 1 /
00
