Emec TMSA MF Bedienungsanleitung Seite 22

Unabhängig vom gewünschten Betriebsmodus ist es erforderlich, im Menü "SETUP" die Grundparameter entsprechend einzus-
tellen. Um in den "SETUP"-Modus zu gelangen, gehen Sie gemäß der Kurzanleitung auf S. 31 vor.
SET [01]
CC/ST
CC/ST
10.00
SET [02]
TEST OFF
ST 020
22
Taste
E
TEST
Taste
E
16. Setup
16.1 Milliliter pro Hub.
Geben Sie hier die ml / Hub ein, die mit der Funktion "TEST" (Kalibrierung)
ermittelt wurden.
Verwenden Sie die Taste "AUF", um das Digit, auf dem der Cursor "_" blinkt,
um eine Stelle zu erhöhen.
Drücken Sie "RECHTS" um das nächste Digit ein zustellen.
Drücken Sie "E", um den eingegebenen Wert zu speichern und zum Hauptmenü
zurückzukehren oder "ESC", um diesen Modus ohne speichern zu verlassen.

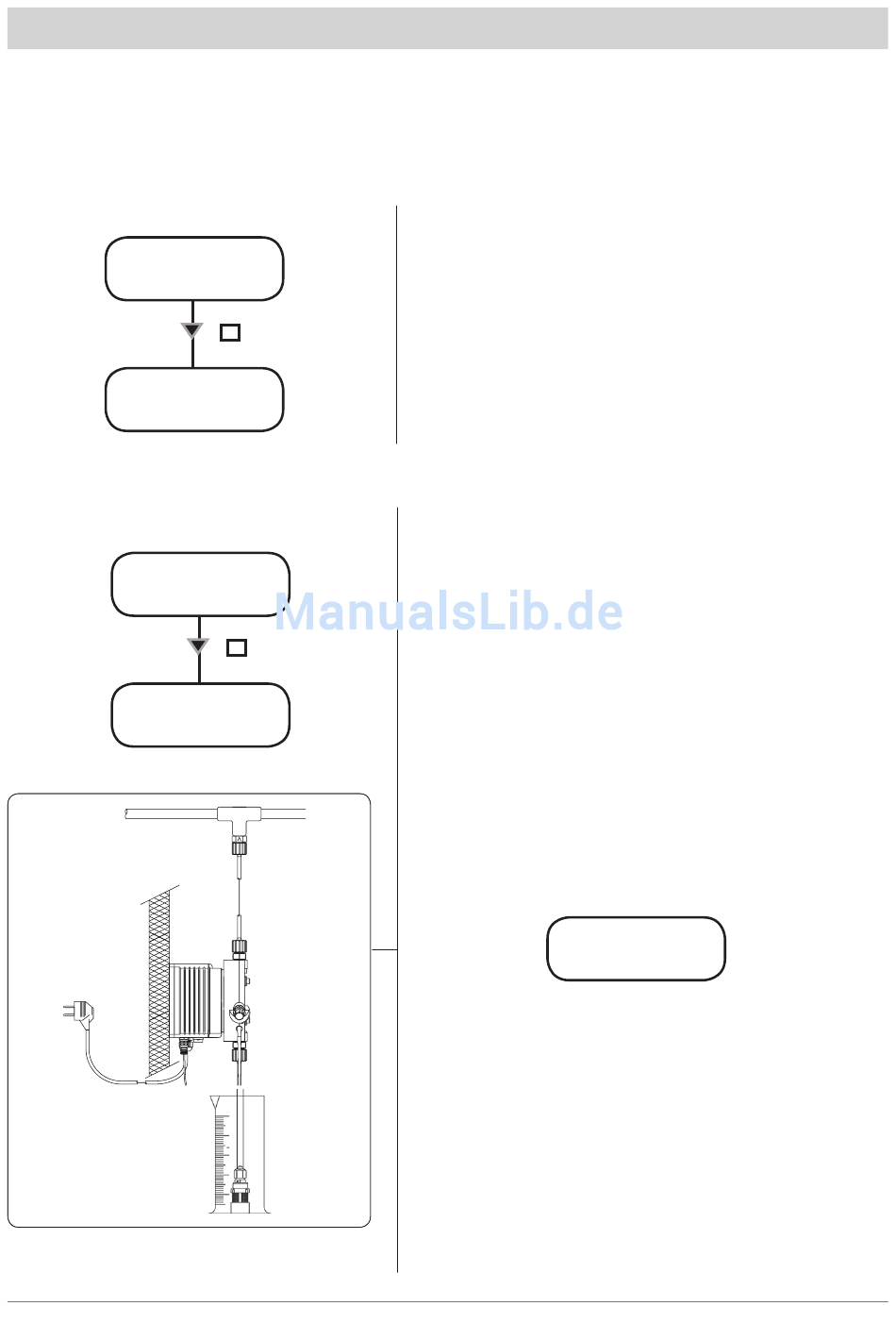

16.2 Kalibrierung.
Diese Funktion ist erforderlich, um die Menge (in ml) pro Hub zu definieren, die
die Dosierpumpe liefern kann.
1) Installieren Sie die Dosierpumpe auf der Anlage. Geben Sie den Ansaug-
schlauch (einschl. Fußfilter) in einen Becher mit Graduierung in ml (1ml = 1cc).
Sollte die Dosierpumpe mit Selbstentlüftungsfunktion sein, schließen Sie den
Entlüftungsschlauch an und geben ihn in das Prüfglas.
2) Schalten Sie die Dosierpumpe ein und drehen Sie am Knopf zur Einstellung
des Einzelhubs.
3) Füllen Sie das Prüfglas bis zum Erreichen eines bekannten Wertes mit dem
Dosiermittel, das für den normalen Betrieb der Anlage vorgesehen ist.
4) Wählen Sie im Menü Setup die Option "TEST" und geben Sie als Wert die
Anzahl der erzeugten Hübe ein: "20".
6) Drücken Sie "E". Die Dosierpumpe beginnt 20 Hübe zu erzeugen und die
Flüssigkeit im Prüfglas anzusaugen.
7) Lesen Sie anschließend auf der Messskala ab, wieviel Flüssigkeit im Prüfglas
verblieben ist.
8) Ziehen Sie von der ursprünglichen Menge an Dosiermittel die verbliebene
Menge ab.
9) Dividieren Sie das Ergebnis durch die von der Dosierpumpe gelieferten
Hübe (20).
10) Geben Sie wie vorab beschrieben diesen Wert (ml/Hub) im Menü "CC/
ST" (Set [01]) ein.
11) Sollten die so erhaltenen Werte nicht verlässlich sein (Werte zu niedrig oder
zu hoch), versuchen Sie die Anzahl der von der Pumpe erzeugten Hübe während
der "TEST"-Phase zu erhöhen oder zu verringern.
TEST ON
ST 020
