Informationen Über Das Gerät; Gerätebeschreibung; Gerätedarstellung - Trotec XC300 Bedienungsanleitung

Warnung
Von diesem Gerät können Gefahren ausgehen, wenn es
von nicht eingewiesenen Personen unsachgemäß oder
nicht bestimmungsgemäß eingesetzt wird! Beachten
Sie die Personalqualifikationen!
Vorsicht
Halten Sie ausreichend Abstand zu Wärmequellen.
Hinweis
Um Beschädigungen am Gerät zu vermeiden, setzen
Sie es keinen extremen Temperaturen, extremer
Luftfeuchtigkeit oder Nässe aus.
Hinweis
Verwenden Sie zur Reinigung des Gerätes keine
scharfen Reiniger, Scheuer- oder Lösungsmittel.
Informationen über das Gerät
Gerätebeschreibung
Die Thermokamera XC300
Auge unsichtbare Infrarotstrahlung in ein sichtbares Bild um.
Wärmebild und Temperatur werden in Echtzeit auf dem
Bildschirm angezeigt. Um die Ansicht zu verbessern, können Sie
unterschiedliche Farbpaletten zur Darstellung des Wärmebildes
auswählen.
Des Weiteren haben Sie die Möglichkeit, IR- und Digitalbild
übereinanderzulegen (IR DuoVision Plus) und dafür die Intensität
einzustellen (IR DuoVision), um so ein noch kontrastreicheres
Wärmebild zu erhalten.
Für ein möglichst genaues Messergebnis können
Umgebungstemperatur, reflektierte Temperatur,
Luftfeuchtigkeit, Entfernung und Emissionsgrad eingegeben
werden.
Durch einen integrierten Entfernungsmesser können
Entfernungen zum Messobjekt auf Wunsch präzise automatisch
ermittelt werden.
Die Autofokus-Funktion erlaubt das automatische Fokussieren
des gewünschten Messobjektes.
Eine Auflistung der Emissionsgrade für verschiedene
Oberflächen finden Sie im Kapitel Emissionsgrad. Für eine
genaue Auswertung kann das Wärmebild auf dem Bildschirm
eingefroren bzw. auf dem internen Speicher des Gerätes
gespeichert werden. Die gespeicherten Bilder können später
entweder direkt auf dem Kamerabildschirm oder mittels
Analysesoftware auf einem PC betrachtet werden.
Zur Bearbeitung der Bilder können Sie die Software
IR-Report 2.X STD unter www.trotec.com im Download-Bereich
(oder unter Service) herunterladen.
4
/ XC600 wandelt für das menschliche

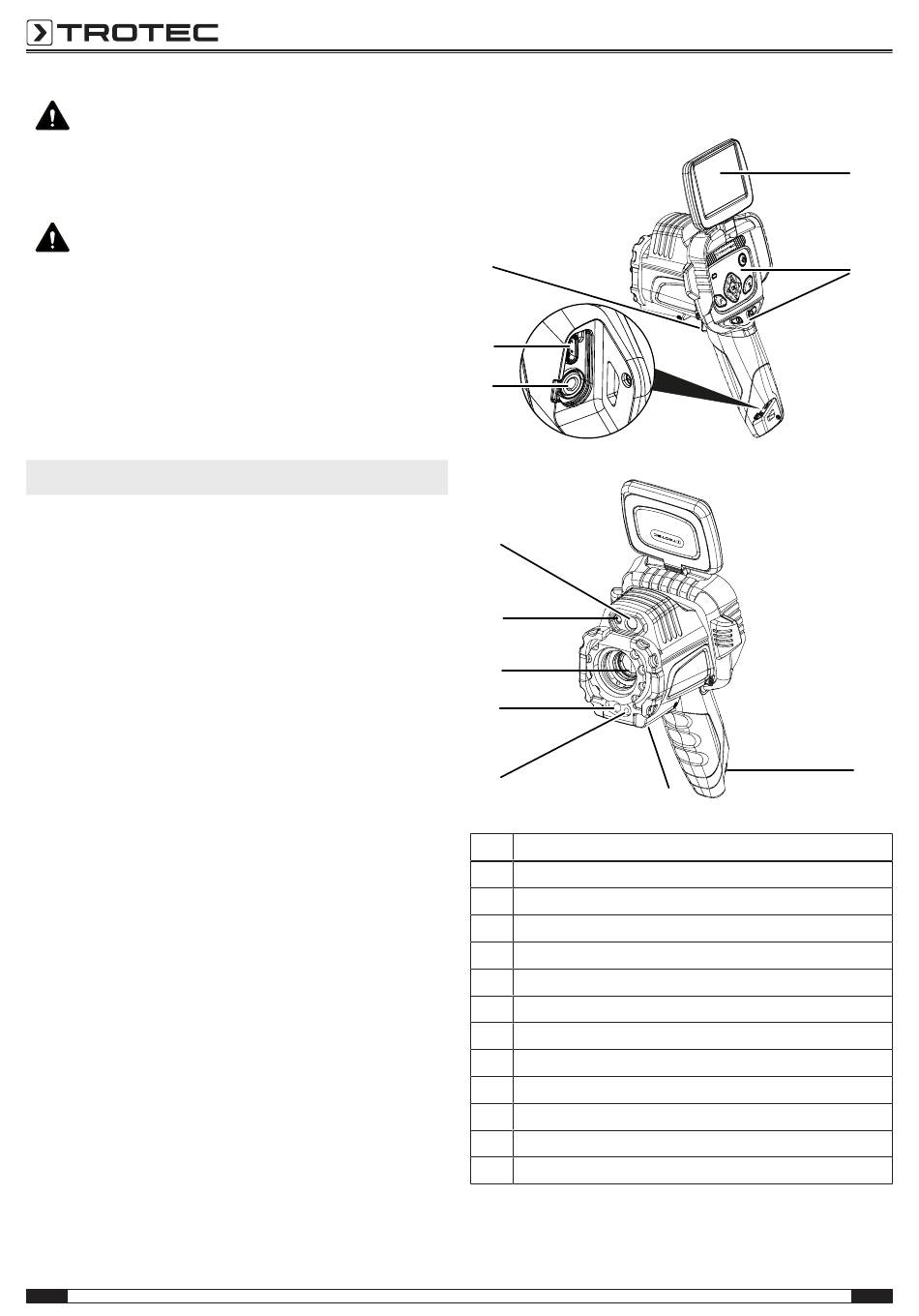

Gerätedarstellung
5
4
3
12
11
10
9
8
Nr. Bezeichnung
1 Display
2 Bedienfeld
3 AV-Ausgang mit Verschlusskappe
4 USB-C-Anschluss
5 Multifunktionstaste
6 Halterung für Handschlaufe
7 Stativgewinde 1/4"
8 Laserpointer
9 Empfänger-Linse für Laserstrahl
10 Infrarot-Linse mit Schutzkappe
11 LED
12 Kamera
Wärmebildkamera XC300 / XC600
7
1
2
6
