Hauptmenü; Funktion - Trotec XC300 Bedienungsanleitung

Software
Sie können die Funktionen entweder über das Touch-Display
direkt oder über die Pfeiltasten in Kombination mit
der Taste OK (16) auswählen.
Info
Leuchtet die Taste F (21) blau, ist der Autofokus
aktiviert. Dann lassen sich die Funktionen nicht über
die Pfeiltasten auswählen.

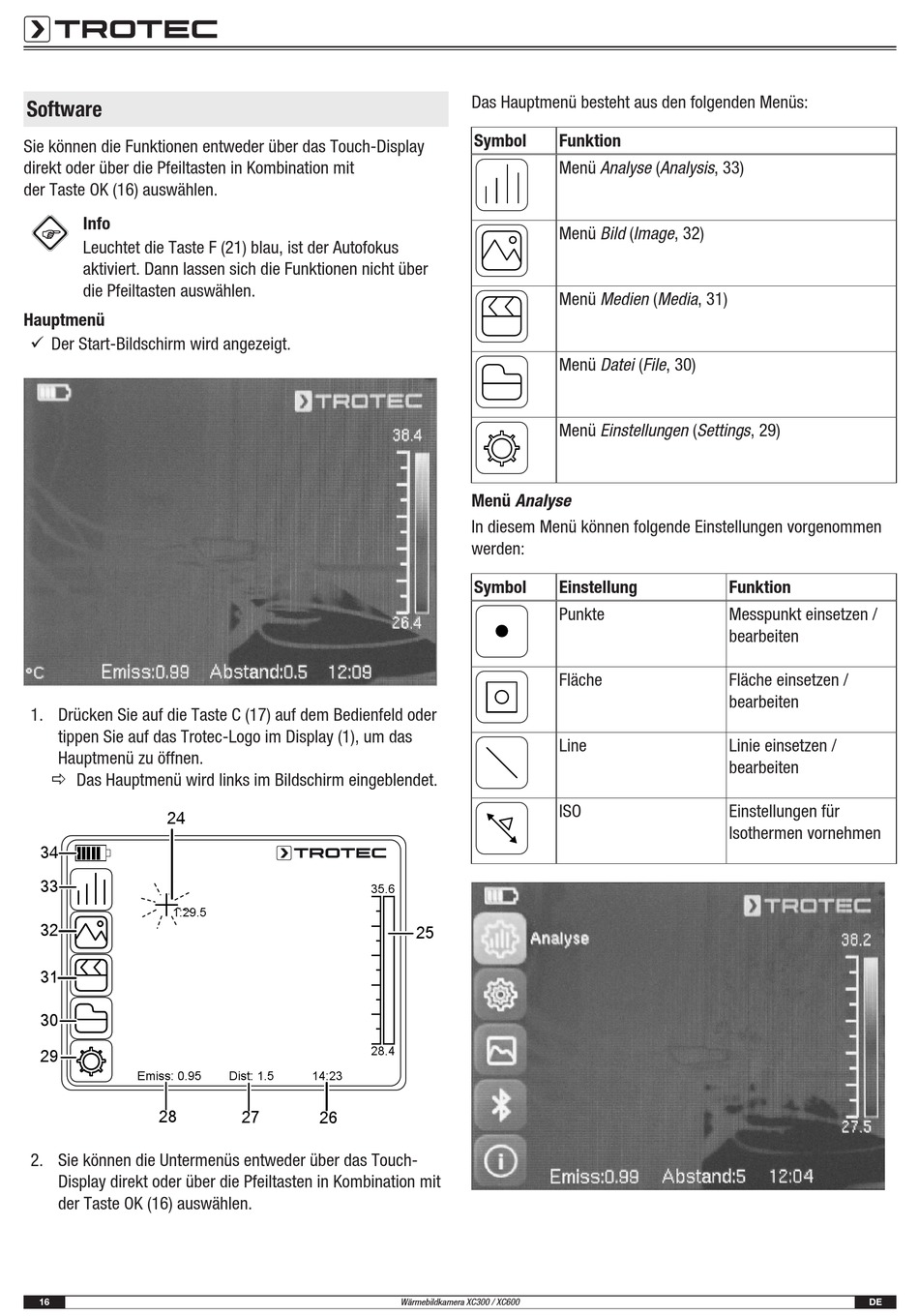

Hauptmenü
ü Der Start-Bildschirm wird angezeigt.
1. Drücken Sie auf die Taste C (17) auf dem Bedienfeld oder
tippen Sie auf das Trotec-Logo im Display (1), um das
Hauptmenü zu öffnen.
ð Das Hauptmenü wird links im Bildschirm eingeblendet.
24
34
33
1:29.5
32
31
30
29
Emiss: 0.95
28
2. Sie können die Untermenüs entweder über das Touch-
Display direkt oder über die Pfeiltasten in Kombination mit
der Taste OK (16) auswählen.
16
35.6
28.4
Dist: 1.5 14:23
27
26
Wärmebildkamera XC300 / XC600
Das Hauptmenü besteht aus den folgenden Menüs:
Symbol

Funktion

Menü Analyse (Analysis, 33)
Menü Bild (Image, 32)
Menü Medien (Media, 31)
Menü Datei (File, 30)
Menü Einstellungen (Settings, 29)
Menü Analyse
In diesem Menü können folgende Einstellungen vorgenommen
werden:
Symbol Einstellung
Punkte
Fläche
Line
ISO
25
Funktion
Messpunkt einsetzen /
bearbeiten
Fläche einsetzen /
bearbeiten
Linie einsetzen /
bearbeiten
Einstellungen für
Isothermen vornehmen
DE
