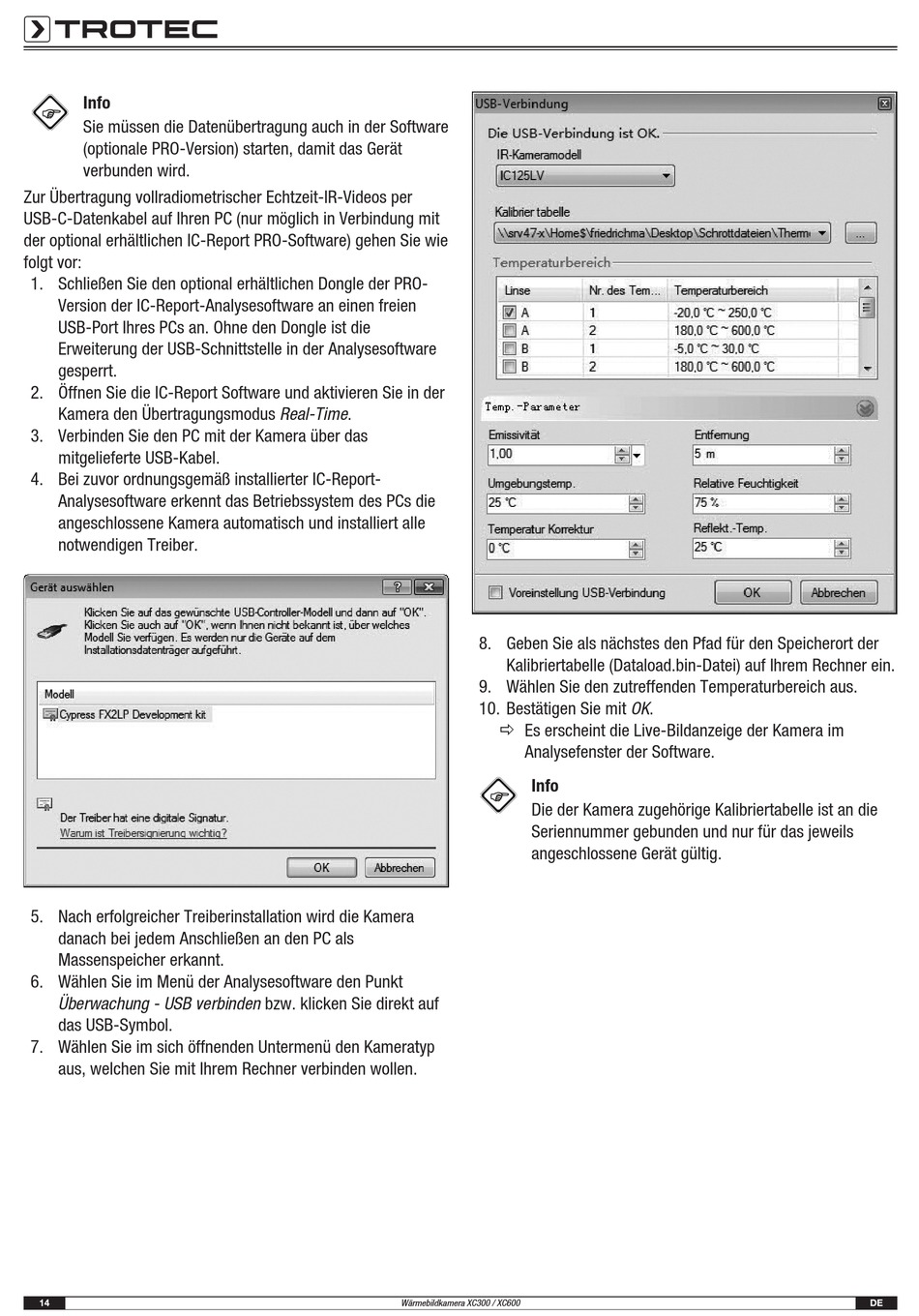

Trotec XC300 Bedienungsanleitung Seite 14

Info
Sie müssen die Datenübertragung auch in der Software
(optionale PRO-Version) starten, damit das Gerät
verbunden wird.
Zur Übertragung vollradiometrischer Echtzeit-IR-Videos per
USB-C-Datenkabel auf Ihren PC (nur möglich in Verbindung mit
der optional erhältlichen IC-Report PRO-Software) gehen Sie wie
folgt vor:
1. Schließen Sie den optional erhältlichen Dongle der PRO-
Version der IC-Report-Analysesoftware an einen freien
USB-Port Ihres PCs an. Ohne den Dongle ist die
Erweiterung der USB-Schnittstelle in der Analysesoftware
gesperrt.
2. Öffnen Sie die IC-Report Software und aktivieren Sie in der
Kamera den Übertragungsmodus Real-Time.
3. Verbinden Sie den PC mit der Kamera über das
mitgelieferte USB-Kabel.
4. Bei zuvor ordnungsgemäß installierter IC-Report-
Analysesoftware erkennt das Betriebssystem des PCs die
angeschlossene Kamera automatisch und installiert alle
notwendigen Treiber.
5. Nach erfolgreicher Treiberinstallation wird die Kamera
danach bei jedem Anschließen an den PC als
Massenspeicher erkannt.
6. Wählen Sie im Menü der Analysesoftware den Punkt
Überwachung - USB verbinden bzw. klicken Sie direkt auf
das USB-Symbol.
7. Wählen Sie im sich öffnenden Untermenü den Kameratyp
aus, welchen Sie mit Ihrem Rechner verbinden wollen.
14
8. Geben Sie als nächstes den Pfad für den Speicherort der
Kalibriertabelle (Dataload.bin-Datei) auf Ihrem Rechner ein.
9. Wählen Sie den zutreffenden Temperaturbereich aus.
10. Bestätigen Sie mit OK.
ð Es erscheint die Live-Bildanzeige der Kamera im
Analysefenster der Software.
Info
Die der Kamera zugehörige Kalibriertabelle ist an die
Seriennummer gebunden und nur für das jeweils
angeschlossene Gerät gültig.
