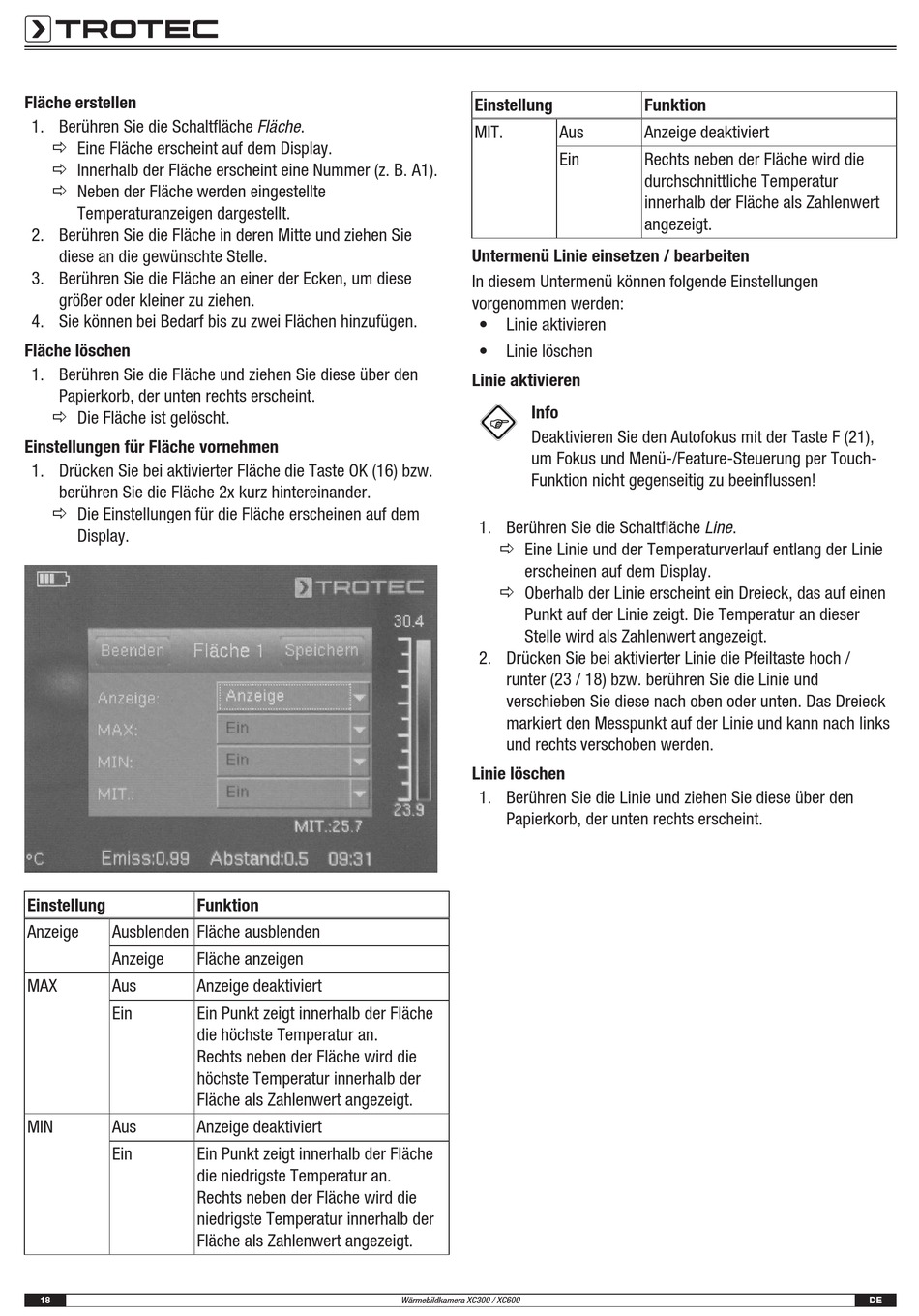

Trotec XC300 Bedienungsanleitung Seite 18

Fläche erstellen
1. Berühren Sie die Schaltfläche Fläche.
ð Eine Fläche erscheint auf dem Display.
ð Innerhalb der Fläche erscheint eine Nummer (z. B. A1).
ð Neben der Fläche werden eingestellte
Temperaturanzeigen dargestellt.
2. Berühren Sie die Fläche in deren Mitte und ziehen Sie
diese an die gewünschte Stelle.
3. Berühren Sie die Fläche an einer der Ecken, um diese
größer oder kleiner zu ziehen.
4. Sie können bei Bedarf bis zu zwei Flächen hinzufügen.
Fläche löschen
1. Berühren Sie die Fläche und ziehen Sie diese über den
Papierkorb, der unten rechts erscheint.
ð Die Fläche ist gelöscht.
Einstellungen für Fläche vornehmen
1. Drücken Sie bei aktivierter Fläche die Taste OK (16) bzw.
berühren Sie die Fläche 2x kurz hintereinander.
ð Die Einstellungen für die Fläche erscheinen auf dem
Display.
Einstellung Funktion
Anzeige Ausblenden Fläche ausblenden
Anzeige Fläche anzeigen
MAX Aus Anzeige deaktiviert
Ein Ein Punkt zeigt innerhalb der Fläche
die höchste Temperatur an.
Rechts neben der Fläche wird die
höchste Temperatur innerhalb der
Fläche als Zahlenwert angezeigt.
MIN Aus Anzeige deaktiviert
Ein Ein Punkt zeigt innerhalb der Fläche
die niedrigste Temperatur an.
Rechts neben der Fläche wird die
niedrigste Temperatur innerhalb der
Fläche als Zahlenwert angezeigt.
18
Einstellung
MIT. Aus
Ein
Untermenü Linie einsetzen / bearbeiten
In diesem Untermenü können folgende Einstellungen
vorgenommen werden:
• Linie aktivieren
• Linie löschen
Linie aktivieren
Info
Deaktivieren Sie den Autofokus mit der Taste F (21),
um Fokus und Menü-/Feature-Steuerung per Touch-
Funktion nicht gegenseitig zu beeinflussen!
1. Berühren Sie die Schaltfläche Line.
ð Eine Linie und der Temperaturverlauf entlang der Linie
erscheinen auf dem Display.
ð Oberhalb der Linie erscheint ein Dreieck, das auf einen
Punkt auf der Linie zeigt. Die Temperatur an dieser
Stelle wird als Zahlenwert angezeigt.
2. Drücken Sie bei aktivierter Linie die Pfeiltaste hoch /
runter (23 / 18) bzw. berühren Sie die Linie und
verschieben Sie diese nach oben oder unten. Das Dreieck
markiert den Messpunkt auf der Linie und kann nach links
und rechts verschoben werden.
Linie löschen
1. Berühren Sie die Linie und ziehen Sie diese über den
Papierkorb, der unten rechts erscheint.
Wärmebildkamera XC300 / XC600
Funktion
Anzeige deaktiviert
Rechts neben der Fläche wird die
durchschnittliche Temperatur
innerhalb der Fläche als Zahlenwert
angezeigt.
DE
