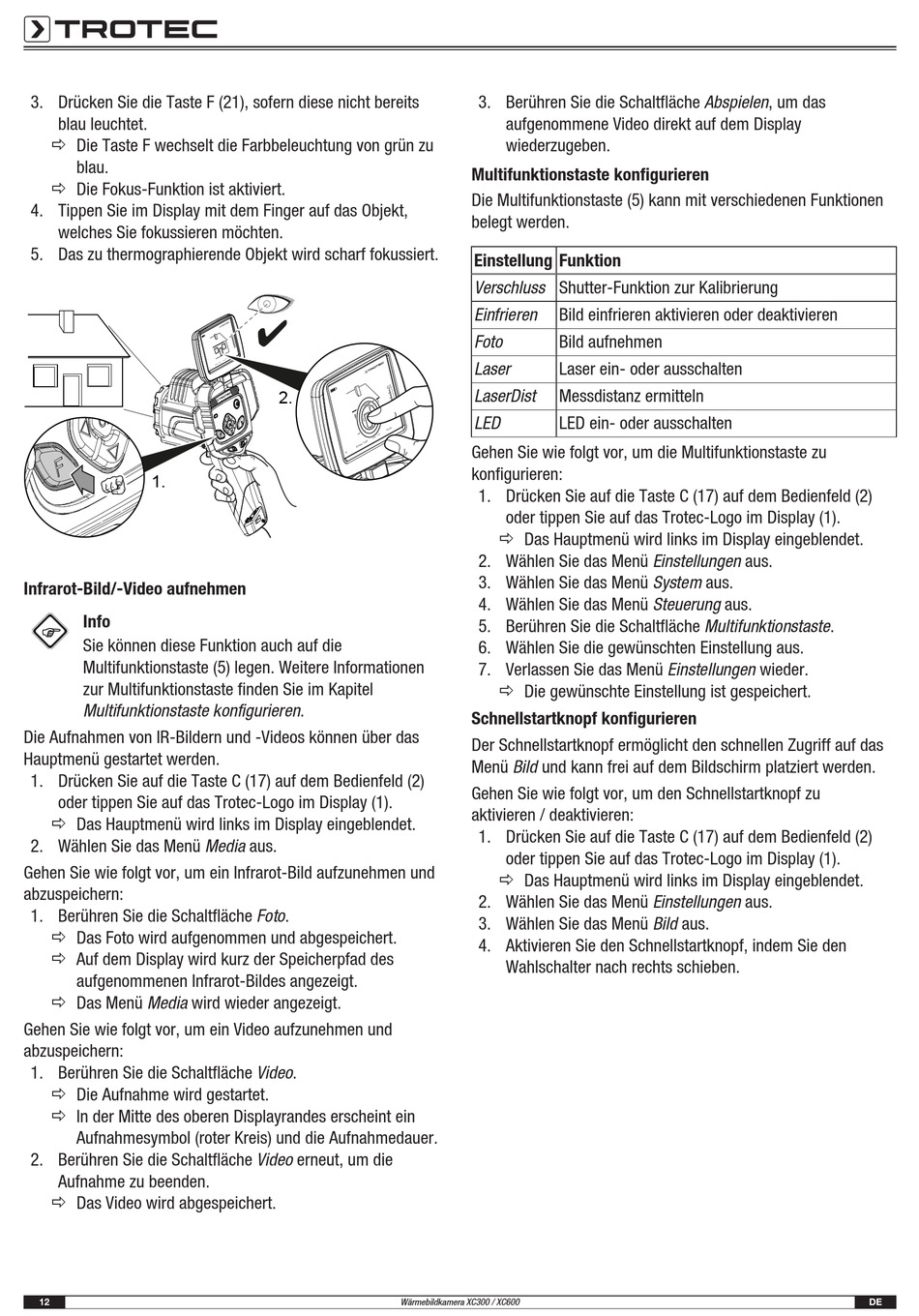

Trotec XC300 Bedienungsanleitung Seite 12

3. Drücken Sie die Taste F (21), sofern diese nicht bereits
blau leuchtet.
ð Die Taste F wechselt die Farbbeleuchtung von grün zu
blau.
ð Die Fokus-Funktion ist aktiviert.
4. Tippen Sie im Display mit dem Finger auf das Objekt,
welches Sie fokussieren möchten.
5. Das zu thermographierende Objekt wird scharf fokussiert.
1.
Infrarot-Bild/-Video aufnehmen
Info
Sie können diese Funktion auch auf die
Multifunktionstaste (5) legen. Weitere Informationen
zur Multifunktionstaste finden Sie im Kapitel
Multifunktionstaste konfigurieren.
Die Aufnahmen von IR-Bildern und -Videos können über das
Hauptmenü gestartet werden.
1. Drücken Sie auf die Taste C (17) auf dem Bedienfeld (2)
oder tippen Sie auf das Trotec-Logo im Display (1).
ð Das Hauptmenü wird links im Display eingeblendet.
2. Wählen Sie das Menü Media aus.
Gehen Sie wie folgt vor, um ein Infrarot-Bild aufzunehmen und
abzuspeichern:
1. Berühren Sie die Schaltfläche Foto.
ð Das Foto wird aufgenommen und abgespeichert.
ð Auf dem Display wird kurz der Speicherpfad des
aufgenommenen Infrarot-Bildes angezeigt.
ð Das Menü Media wird wieder angezeigt.
Gehen Sie wie folgt vor, um ein Video aufzunehmen und
abzuspeichern:
1. Berühren Sie die Schaltfläche Video.
ð Die Aufnahme wird gestartet.
ð In der Mitte des oberen Displayrandes erscheint ein
Aufnahmesymbol (roter Kreis) und die Aufnahmedauer.
2. Berühren Sie die Schaltfläche Video erneut, um die
Aufnahme zu beenden.
ð Das Video wird abgespeichert.
12
2.
Wärmebildkamera XC300 / XC600
3. Berühren Sie die Schaltfläche Abspielen, um das
aufgenommene Video direkt auf dem Display
wiederzugeben.
Multifunktionstaste konfigurieren
Die Multifunktionstaste (5) kann mit verschiedenen Funktionen
belegt werden.
Einstellung Funktion
Verschluss Shutter-Funktion zur Kalibrierung
Einfrieren Bild einfrieren aktivieren oder deaktivieren
Foto Bild aufnehmen
Laser Laser ein- oder ausschalten
LaserDist Messdistanz ermitteln
LED LED ein- oder ausschalten
Gehen Sie wie folgt vor, um die Multifunktionstaste zu
konfigurieren:
1. Drücken Sie auf die Taste C (17) auf dem Bedienfeld (2)
oder tippen Sie auf das Trotec-Logo im Display (1).
ð Das Hauptmenü wird links im Display eingeblendet.
2. Wählen Sie das Menü Einstellungen aus.
3. Wählen Sie das Menü System aus.
4. Wählen Sie das Menü Steuerung aus.
5. Berühren Sie die Schaltfläche Multifunktionstaste.
6. Wählen Sie die gewünschten Einstellung aus.
7. Verlassen Sie das Menü Einstellungen wieder.
ð Die gewünschte Einstellung ist gespeichert.
Schnellstartknopf konfigurieren
Der Schnellstartknopf ermöglicht den schnellen Zugriff auf das
Menü Bild und kann frei auf dem Bildschirm platziert werden.
Gehen Sie wie folgt vor, um den Schnellstartknopf zu
aktivieren / deaktivieren:
1. Drücken Sie auf die Taste C (17) auf dem Bedienfeld (2)
oder tippen Sie auf das Trotec-Logo im Display (1).
ð Das Hauptmenü wird links im Display eingeblendet.
2. Wählen Sie das Menü Einstellungen aus.
3. Wählen Sie das Menü Bild aus.
4. Aktivieren Sie den Schnellstartknopf, indem Sie den
Wahlschalter nach rechts schieben.
