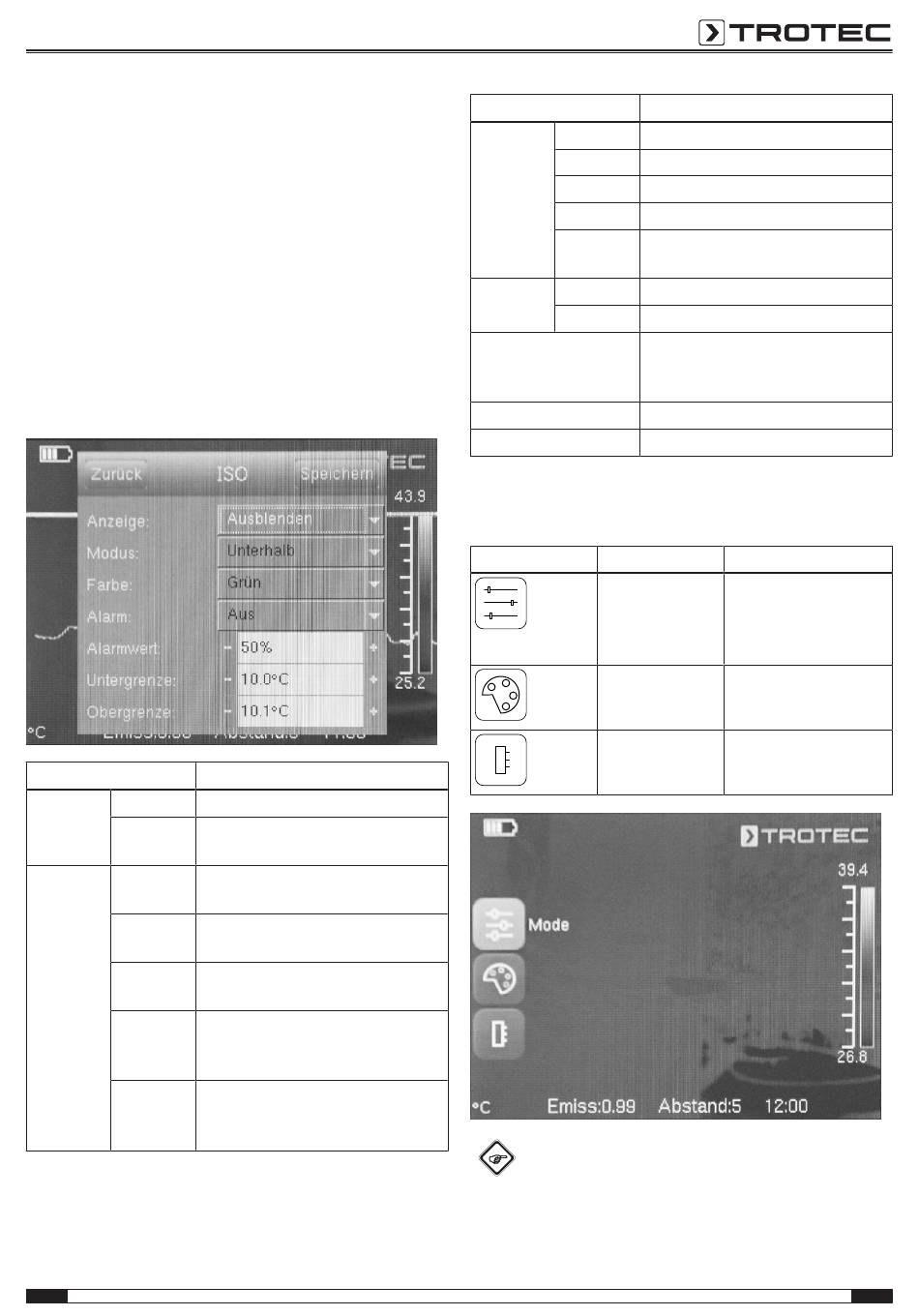

Untermenü Einstellungen für Isothermen vornehmen
Isothermen sind Farben gleicher Temperatur. In diesem Modus
hebt die Wärmebildkamera alle Bereiche, welche sich in einem
zuvor festgelegten Temperaturbereich (Isothermenfenster)
befinden, mithilfe einer ausgewählten und besonders auffälligen
Farbe hervor. Dies können z. B. Taupunktunterschreitungen an
Gebäudeflächen oder auch thermisch kritische Bereiche in
Schaltschränken etc. sein.
In diesem Untermenü können folgende Einstellungen
vorgenommen werden:
• Anzeige
• Modus
• Farbe
• Alarm
Einstellung Funktion
Anzeige Ausblenden Isothermen ausblenden
Anzeige Isothermen für gewählten Bereich
anzeigen
Modus Unterhalb Isothermen unterhalb der
Untergrenze anzeigen
Oberhalb Isothermen oberhalb der Obergrenze
anzeigen
Intervall Isothermen innerhalb der Unter- und
Obergrenze (Intervall) anzeigen
Interv Isothermen innerhalb der Unter- und
+unterhalb Obergrenze (Intervall) und unterhalb
der Untergrenze anzeigen
Interv Isothermen innerhalb der Unter- und
+oberhalb Obergrenze (Intervall) und oberhalb
der Obergrenze anzeigen
DE
Einstellung
Farbe Grün
Schwarz
Weiß
Transparent Isothermen transparent darstellen
Leuchtstoff-
lampen
Alarm Aus
Ein
Alarmwert
Untergrenze
Obergrenze
Menü Bild
In diesem Menü können folgende Einstellungen vorgenommen
werden:
Symbol
Info
Deaktivieren Sie den Autofokus mit der Taste F (21),
um Fokus und Menü-/Feature-Steuerung per Touch-
Funktion nicht gegenseitig zu beeinflussen!
Wärmebildkamera XC300 / XC600
Funktion
Isothermen grün einfärben
Isothermen schwarz einfärben
Isothermen weiß einfärben
Isothermen leuchtend einfärben
Alarm ausschalten
Alarm einschalten
Prozentwert für Alarm eingeben,
bezieht sich auf den prozentualen
Anteil der ISO-Farben im Bild
Temperatur für Untergrenze eingeben
Temperatur für Obergrenze eingeben
Einstellung Funktion
Mode Kameramodus wählen
Bildleisten /
Analysewerkzeuge ein-/
ausblenden
Palette Farbpalette wählen
Einstellen Spannweite (Span) und
Pegel (Level) einstellen
