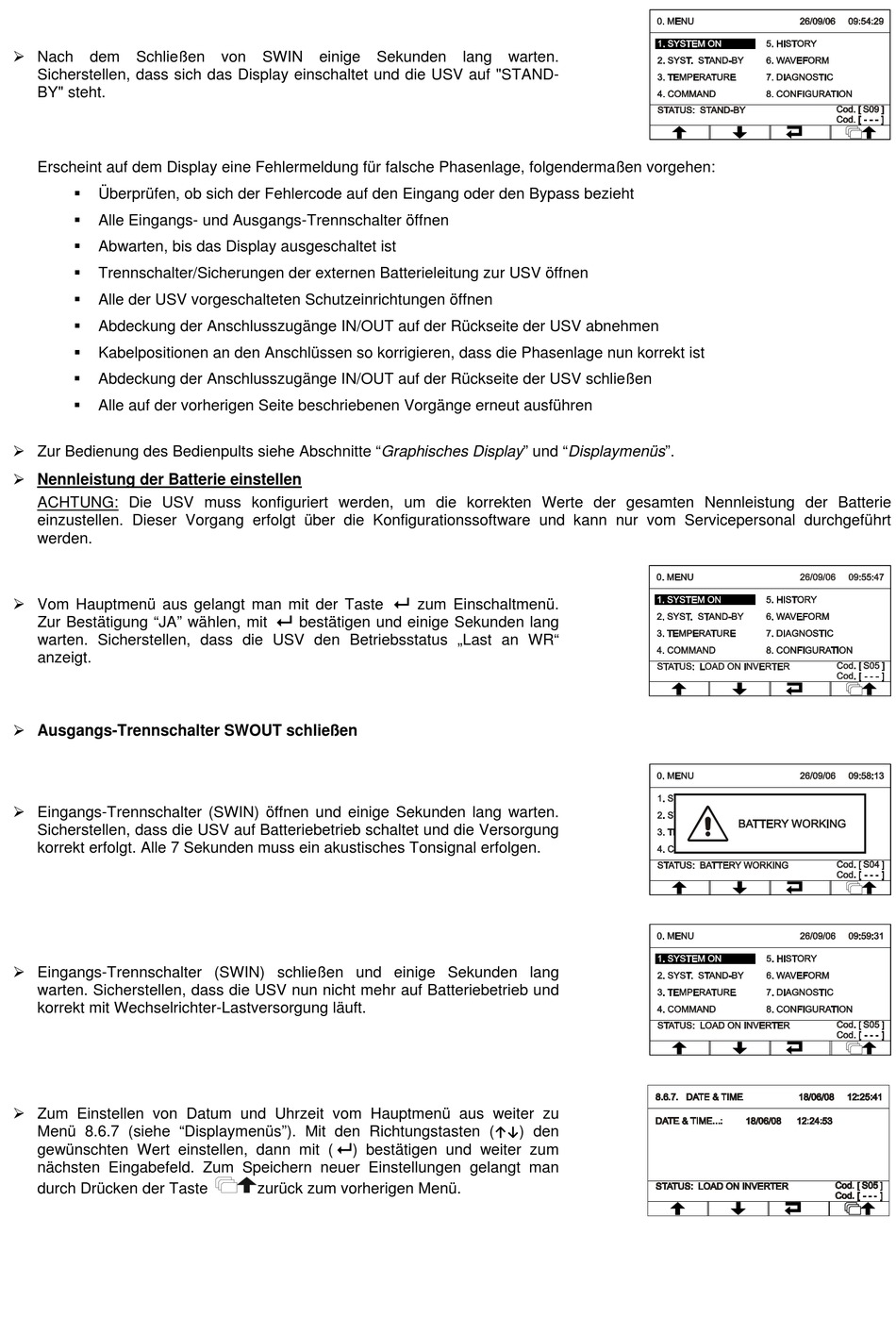

multimatic MDX33 160 Bedienungsanleitung Seite 28

 Nach
dem Schließen von SWIN einige Sekunden
Sicherstellen, dass sich das Display einschaltet und die USV auf "STAND-
BY" steht.
Erscheint auf dem Display eine Fehlermeldung für falsche Phasenlage, folgendermaßen vorgehen:

Überprüfen, ob sich der Fehlercode auf den Eingang oder den Bypass bezieht

Alle Eingangs- und Ausgangs-Trennschalter öffnen

Abwarten, bis das Display ausgeschaltet ist

Trennschalter/Sicherungen der externen Batterieleitung zur USV öffnen

Alle der USV vorgeschalteten Schutzeinrichtungen öffnen

Abdeckung der Anschlusszugänge IN/OUT auf der Rückseite der USV abnehmen

Kabelpositionen an den Anschlüssen so korrigieren, dass die Phasenlage nun korrekt ist

Abdeckung der Anschlusszugänge IN/OUT auf der Rückseite der USV schließen

Alle auf der vorherigen Seite beschriebenen Vorgänge erneut ausführen
 Zur Bedienung des Bedienpults siehe Abschnitte "Graphisches Display" und "Displaymenüs".
 Nennleistung der Batterie einstellen
ACHTUNG: Die USV muss konfiguriert werden, um die korrekten Werte der gesamten Nennleistung der Batterie
einzustellen. Dieser Vorgang erfolgt über die Konfigurationssoftware und kann nur vom Servicepersonal durchgeführt
werden.
 Vom Hauptmenü aus gelangt man mit der Taste
Zur Bestätigung "JA" wählen, mit
warten. Sicherstellen, dass die USV den Betriebsstatus „Last an WR"
anzeigt.
 Ausgangs-Trennschalter SWOUT schließen
 Eingangs-Trennschalter (SWIN) öffnen und einige Sekunden lang warten.
Sicherstellen, dass die USV auf Batteriebetrieb schaltet und die Versorgung
korrekt erfolgt. Alle 7 Sekunden muss ein akustisches Tonsignal erfolgen.
 Eingangs-Trennschalter (SWIN) schließen und einige Sekunden lang
warten. Sicherstellen, dass die USV nun nicht mehr auf Batteriebetrieb und
korrekt mit Wechselrichter-Lastversorgung läuft.
 Zum Einstellen von Datum und Uhrzeit vom Hauptmenü aus weiter zu
Menü 8.6.7 (siehe "Displaymenüs"). Mit den Richtungstasten (
gewünschten Wert einstellen, dann mit (
nächsten Eingabefeld. Zum Speichern neuer Einstellungen gelangt man
durch Drücken der Taste

zum Einschaltmenü.

bestätigen und einige Sekunden lang

) bestätigen und weiter zum
zurück zum vorherigen Menü.
lang warten.
↑↓
) den
