Separater Bypass an getrennten Netzen:
Bei separater Bypasseinspeisung muss der Leitungsschutz sowohl in der Haupt-Versorgungsleitung als auch in der Bypass-
Leitung ausgeführt werden.
Hinweis: Der Neutralleiter der Eingangs- und der Bypass-Leitung sind im Inneren des Geräts zusammen geführt und müssen
somit dasselbe Potential aufweisen. Bei unterschiedlichen Eingangspotentialen muss an einem der beiden Eingänge ein
Isolationstransformator verwendet werden.

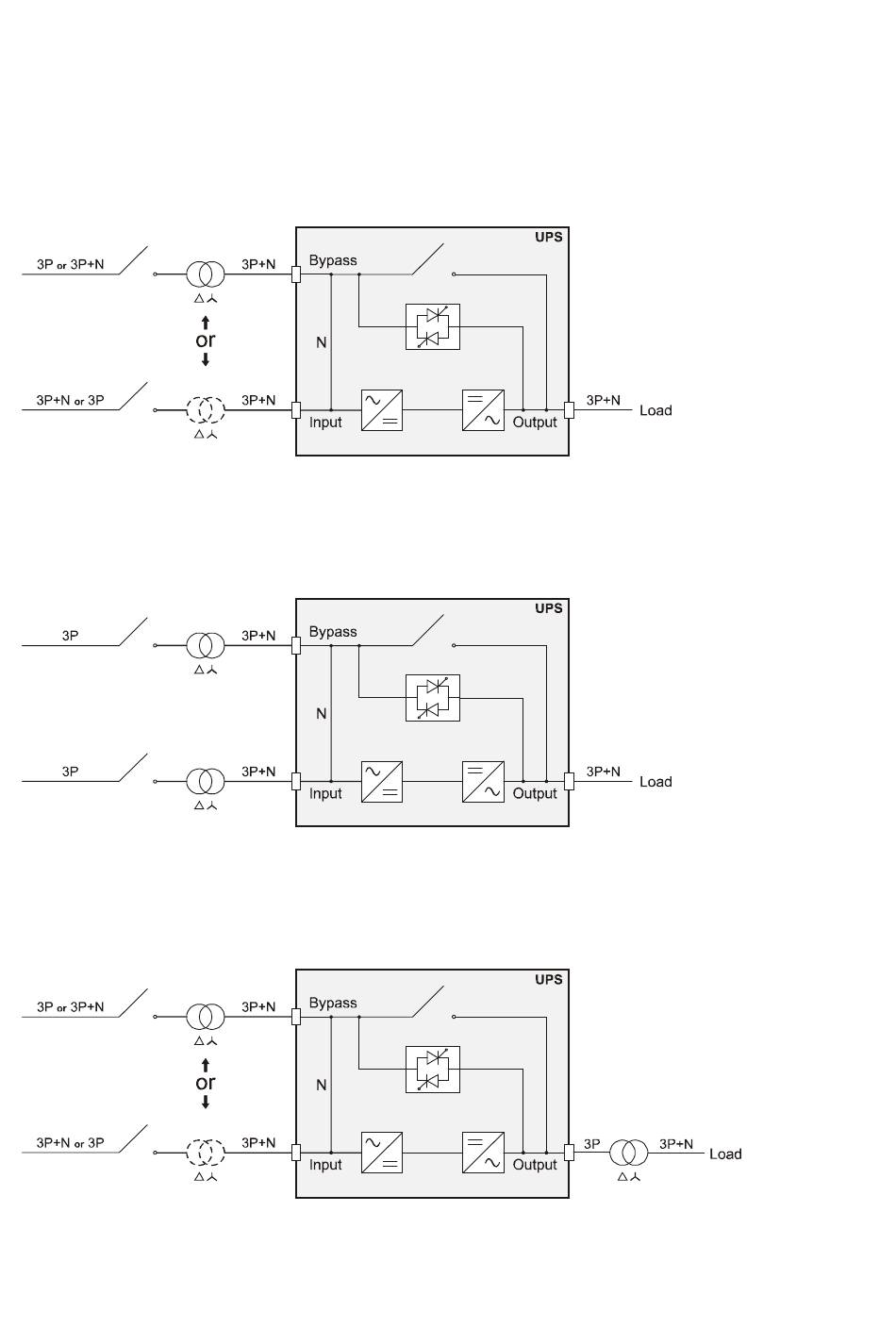

USV ohne Änderung des Neutralleiters und mit separatem Bypass-Eingang und mit Anschluss an unabhängiges
Netz
USV mit separatem Bypass-Eingang und Anschluss an unabhängiges Netz und mit galvanisch isoliertem
Eingang
USV mit getrennten Bypass-Eingang und Anschluss an unabhängiges Netz und mit galvanisch isoliertem
Ausgang
