Montage; Einbaumaße - Man ProCon Streamline Montage-Betrieb-Wartung

ProCon Streamline
2.1 Einbaumaße

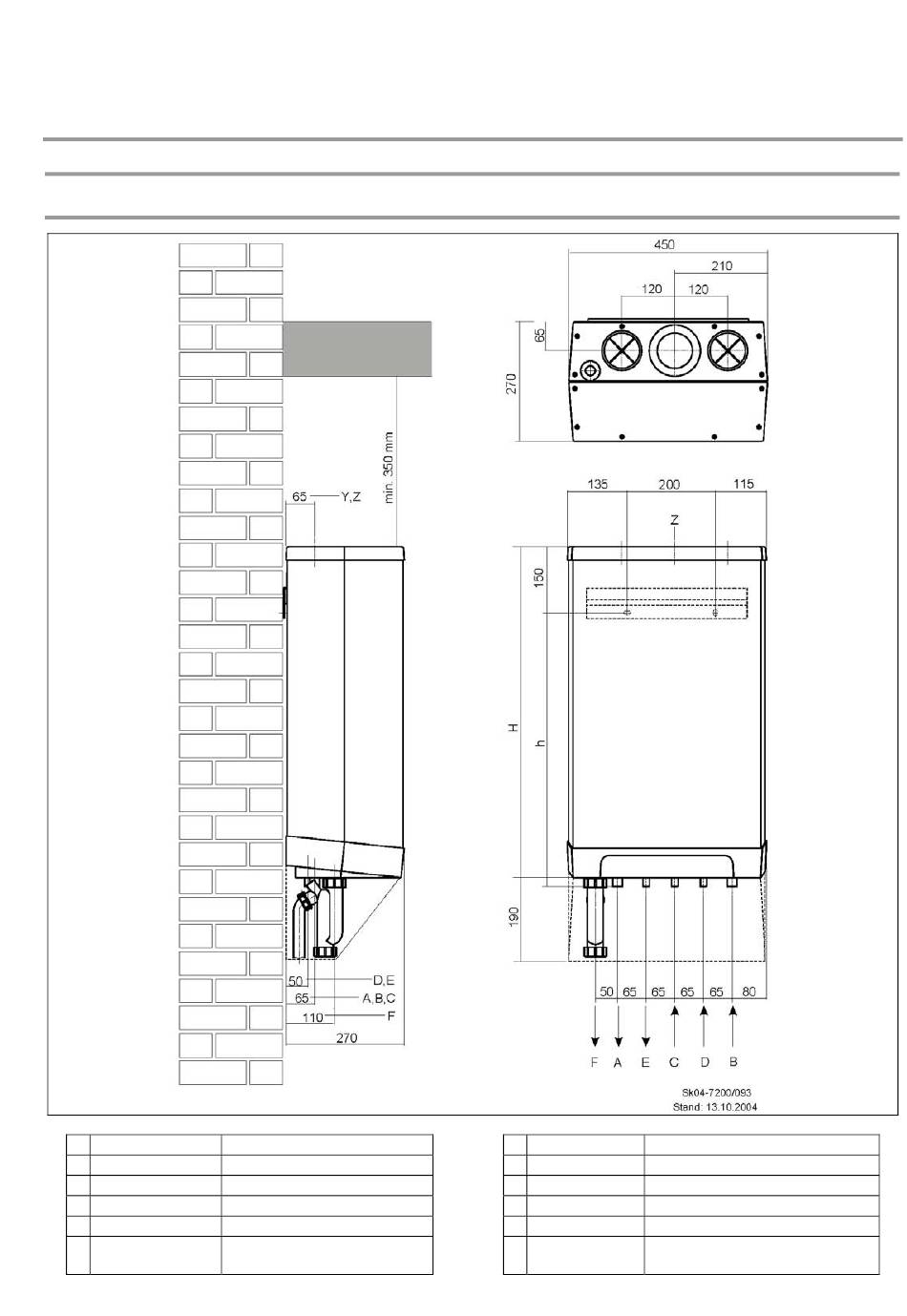

Abb. 2:
A Heizungsvorlauf
B Heizungsrücklauf
C Gas
D Kaltwasser
E Warmwasser
F Kondensatablauf
Glattrohr D = 22 mm
Glattrohr D = 22 mm
D = 15 mm
D = 15 mm
D = 15 mm
D = 32mm (Anschluss Siphon)
D = 25 mm (Ablauf Siphon)
h 650mm ProCon Streamline 16 H + 16/24 S
710mm ProCon Streamline 25 H + 25/32 S
H 750mm ProCon Streamline 16 H + 16/24 S
810mm ProCon Streamline 25 H + 25/32 S
Z Abgas / Zuluft DN 80/ DN 125
