Man MICROMAT EC 23/28 Montage-/Inbetriebnahme-/Wartungsanleitung

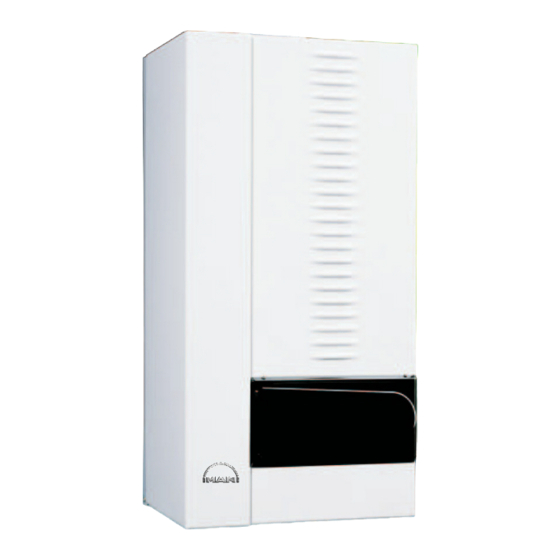

Wandhaengender gas-brennwert-kessel
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Man MICROMAT EC 23/28

Inhaltszusammenfassung für Man MICROMAT EC 23/28

  • Seite 2: Planung- Montage- Betrieb-Wartung

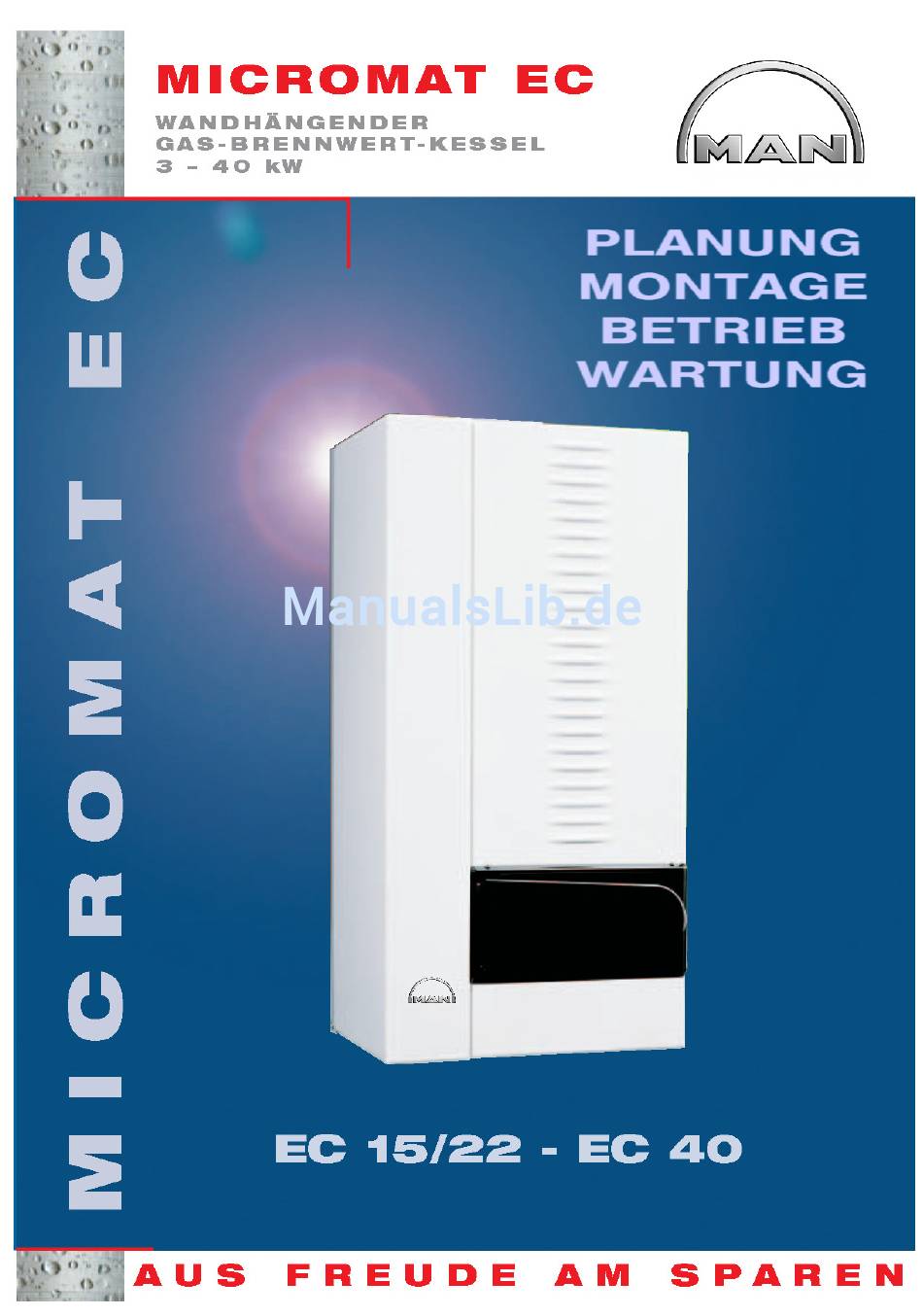

    Planung- Montage- Betrieb-Wartung MICROMAT EC 23/28 H/HS/S MICROMAT EC 31/36 H/HS MICROMAT EC 40 H Gas-Brennwert-Wandkessel nach EN 483, Kategorie II , und EN 677 2ELL3B/P modulierend von 20 bis 100% der Nennleistung für thermostatisch abgesicherte Heizungsanlagen nach DIN 4751 Teil 3 ©...

  • Seite 3: Wichtige Hinweise

    Bei Abschluss eines System-Wartungsvertrages mit einem MAN- unsachgemäßen Änderungen oder Instandsetzungsarbeiten Heizungsfachbetrieb über mind. fünf Jahre, gewährt die MAN durch den Käufer oder Dritte Heiztechnik GmbH der Fachfirma eine Material-Gewährleistung von fünf Jahren auf Kesselkörper und Abgassystem sowie von...

  • Seite 4: Inhaltsverzeichnis

    MICROMAT EC 23/28 bis EC 40 Inhaltsverzeichnis Auszug aus unseren Gewährleistungsbedingungen ........................3 Sicherheitshinweise ..................................6 Richtlinien und Vorschriften................................7 Technische Daten MICROMAT EC ... H/HS/S............................. 8 Maße MICROMAT EC ... H/HS/S ................................ 9 Ausstattung..................................... 10 Lieferumfang ....................................11 Zubehör ................................. 11-12 Grundsätzliche Einsatzmöglichkeiten..............................
  • Seite 5 MICROMAT EC 23/28 bis EC 40 Elektrischer Anschluss ..................................Darstellung der beiden Ebenen der Lüsterklemmreihe....................55 Netzanschluss herstellen.............................. 55 Mindestquerschnitte ..............................55 Heizungsregelung ................................ 56 Außentemperaturfühler (AF)............................56 Raumeinheit RE 2132 ..............................57 Fernversteller RE 2 ..............................58 Uhrenraumthermostat ..............................59 Raumthermostat................................

  • Seite 6: Sicherheitshinweise

    Damit Sie sich vergewissern können, dass Sie alle Arbeiten richtig durchführen, soll Ihnen diese Anleitung bei der Montage vorliegen. MAN haftet nicht für Schäden, die aus Nichtbeach- tung dieser Anleitung resultieren. Bei Arbeiten am MICROMAT EC muss dieser vom Netz getrennt sein.

  • Seite 7: Vde-Vorschriften

    MICROMAT EC 23/28 bis EC 40 Richtlinien VDE-Vorschriften Vorschriften der örtlichen Energieversorgungsunternehmen Für die Installation und den Betrieb von MAN Brennwert-Heiz- kessel sind folgende Richtlinien zu beachten: Vorschriften örtlicher Entsorgungsunternehmen (Kondenswas- ser) 1. BImSchV Erste Verordnung zur Durchführung des Bundes- Immissionsschutzgesetzes (Verordnung über Klein-...

  • Seite 8: Technische Daten Micromat Ec .. H/Hs/S

    MICROMAT EC 23/28 bis EC 40 Technische Daten MICROMAT EC .. H/HS/S MICROMAT EC .. H/HS/S Produkt-Identnummer CE-0063AT3340-98 Kategorie 2ELL3B/P EC 23/28 (H, HS, S) EC 31/36 (H, HS) EC 40 H Gewicht (einschließlich Verpackung) [kg] H=36, HS=37, S=39 H=39, HS=40, S=42 H=45 Abmessungen (H ×...

  • Seite 9: Maße Micromat Ec .. H/Hs/S

    MICROMAT EC 23/28 bis EC 40 Maße MICROMAT EC .. H/HS/S Abb. 1:...

  • Seite 10: Ausstattung

    Anschlüsse für die Verbindung mit einem MAN - Speicherwassererwärmer Mikroprozessor-Brennwertregelung mit integriertem Feue- rungsautomaten, Diagnosefunktion, Möglichkeit des An- schlusses einer MAN-Raumeinheit RE 2132 bzw. des Fern- verstellers RE 2, RS 232-Schnittstelle zum Anschluss eines MICROMAT EC .. S Umwälzpumpe, mit PWM-Signal drehzahlgeregelt (PWM: wie MICROMAT EC ..

  • Seite 11: Lieferumfang

    Kugelhahn-Set für EC 40 H mit TAS und Abgang für Anschluss Druckausgleichsgefäß Zubehör Artikel-Nr. 96.00022-0495 Als Zubehör können Sie bei MAN für den MICROMAT EC Kugelhahn-Set für EC 23/28 HS,S – EC 31/36 HS mit TAS erhalten: Artikel-Nr. 96.00022-0492 Kugelhahn-Set für EC 23/28 HS – EC 31/36 HS und Spei- Raumeinheit RE 2132: digitale Raumeinheit für die Heizungs-...
  • Seite 12 MICROMAT EC 23/28 bis EC 40 Zuluft-/Abgassystem (Doppelrohr): Revisions-T-Stück mit Mess- und Prüföffnung Artikel-Nr. 96.00060-0872 Doppelrohr mit Regenhaube für Zuluftleitung Länge 1230 mm: Artikel-Nr. 96.00060-0785 oder Länge 2000 mm: Artikel-Nr. 96.00060-0783 Abgasverlängerung (bei Bedarf) Länge 500 mm: Artikel-Nr. 96.00060-1005 Länge 1000 mm: Artikel-Nr. 96.00060-1010 Länge 2000 mm: Artikel-Nr.

  • Seite 13: Grundsätzliche Einsatzmöglichkeiten

    Speicherladepumpe (oder eines externen Drei-Wege-Um- schalt-Ventils) zur Ladung eines Speicherwassererwärmers. Der MICROMAT EC .. H ist mit einer Trinkwasservorrangschaltung ausgestattet. Abb. 4: MICROMAT EC 23/28 HS – EC 31/36 HS Die trinkwasserseitige Installation der MAN- Speicherwasserkomponenten unterliegt den Anfor- derungen und Grenzwerten der Trinkwasserverord- Der MICROMAT EC ..

  • Seite 14: Umwälzpumpe

    Wird zum Überwinden der Strömungswiderstände eine größere Förderhöhe benötigt, so stellt sich ein geringerer Volumenstrom ein. Abb. 5: MICROMAT EC 23/28 S mit Koaxial-Wärmetauscher Ist die zu überwindende Förderhöhe geringer als die zur Verfü- [mit Druckausgleichsgefäß (Zubehör)] gung stehende Förderhöhe, so stellt sich ein höherer Volumen- strom ein.
  • Seite 15 MICROMAT EC 23/28 bis EC 40 Abb. 6: Restförderhöhe / Pumpendiagramm: MICROMAT EC .. H Abb. 7: Restförderhöhe / Pumpendiagramm: MICROMAT EC .. HS/S...

  • Seite 16: Regelung

    MICROMAT EC 23/28 bis EC 40 Regelung Heizbetrieb Systemtemperatureinstellungen Die integrierte Heizungsregelung des MICROMAT EC ermöglicht Die Heizgase strömen durch den vorderen Teil des SPIRANOX- die Regelung von einem oder – mit der Mischer-Zusatzregelung Kondensations-Wärmetauschers nach außen und im hinteren Teil MR 03 –...

  • Seite 17: Zeitabhängige Heizungsregelung

    MICROMAT EC 23/28 bis EC 40 Nach der Trinkwassererwärmung bleibt das Drei-Wege-Umschalt- ϑ in °C ventil mind. für die Dauer der Pumpennachlaufzeit des Kessels in der Stellung „Speicherbetrieb“ stehen. Im Display des Kessel- schaltfeldes wird der Status[Speicherbetr] angezeigt. Nach Ab-...

  • Seite 18: Sommerkick

    MICROMAT EC 23/28 bis EC 40 Sommerkick Ein Sommerkick für den Mischer, das Drei-Wege-Umschaltventil und alle Pumpen ist ebenfalls realisiert. Wenn keine Wärmeanfor- derung besteht, gehen einmal in 24 Std. alle Pumpen für 3 Min. in Betrieb, sowie der Mischer und das Drei-Wege-Umschaltventil auf und zu.

  • Seite 19: Anwendungsbeispiele

    MICROMAT EC 23/28 bis EC 40 Anwendungsbeispiele Die nachfolgenden Anwendungsbeispiele sind auf die Konstrukti- Sicherheitseinrichtungen und andere ggf. erforderliche on und die Regelung des MICROMAT EC abgestimmt. Sie sind als Armaturen sind nur zum Teil dargestellt und sind auf die unverbindliche Beispiele zu verstehen und können nur einen klei-...
  • Seite 20 MICROMAT EC 23/28 bis EC 40 Abb. 13: Beispiel 2 Witterungsgeführte Heizungsanlage (Q < 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwärmung durch Edelstahl-Wandspeicher THERAMAT EW 60.
  • Seite 21 MICROMAT EC 23/28 bis EC 40 Abb. 14: Beispiel 3 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwärmung durch Edelstahl-Wandspeicher THERAMAT EW 60, mit Wasserweiche und Pumpenregelung PR 01.
  • Seite 22 MICROMAT EC 23/28 bis EC 40 Abb. 15: Beispiel 4 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwärmung durch Edelstahl-Wandspeicher THERAMAT EW 60, mit Wasserweiche und Mischerregelung MR 03 sowie mit 2 Heizkreisen.
  • Seite 23 MICROMAT EC 23/28 bis EC 40 Abb. 16: Beispiel 5 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwärmung durch Edelstahl-Standspeicher THERAMAT ES, mit Wasserweiche und Pumpenregelung PR 01.
  • Seite 24 MICROMAT EC 23/28 bis EC 40 Abb. 17: Beispiel 6 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwärmung durch Edelstahl-Standspeicher THERAMAT ES, mit Wasserweiche und Mischerregelung MR 03 sowie mit 2 Heizkreisen.
  • Seite 25 MICROMAT EC 23/28 bis EC 40 Abb. 18: Beispiel 7 Witterungsgeführte Heizungsanlage (Q < 20 kW) mit oder ohne Raumaufschaltung über Raueinheit RE 2132, mit Trinkwassererwärmung im Durchlaufprinzip durch POWER-BOOSTER.
  • Seite 26 MICROMAT EC 23/28 bis EC 40 Abb. 19: Beispiel 8 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwärmung durch POWER-BOOSTER, mit Wasserweiche und Pumpenregelung PR 01.
  • Seite 27 MICROMAT EC 23/28 bis EC 40 Abb. 20: Beispiel 9 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwär- mung durch POWER-BOOSTER, mit Wasserweiche und Mischerregelung MR 03 sowie mit 2 Heizkreisen.
  • Seite 28 MICROMAT EC 23/28 bis EC 40 Abb. 21: Beispiel 10 Witterungsgeführte Heizungsanlage (Q bis 76 kW) mit oder ohne Raumaufschaltung über Raumeinheit RE 2132, mit Trinkwassererwär- mung durch Edelstahl-Standspeicher THERAMAT ES, mit Ladepumpe, Wasserweiche und Pumpenregelung PR 01.
  • Seite 29 MICROMAT EC 23/28 bis EC 40 Abb. 22: Beispiel 11 Witterungsgeführte Heizungsanlage (Q bis 76 kW), 2 Heizkreise zusätzlich raumgeführt mit unterschiedlichem Zeit- programm und Trinkwassererwärmung über Edelstahl-Standspeicher THERAMAT ES.
  • Seite 30 MICROMAT EC 23/28 bis EC 40 Abb. 23: Beispiel 12 Witterungsgeführte Heizungsanlage (Q bis 76 kW), mit oder ohne Raumaufschaltung über Raumeinheit RE 2132 und Mischerregelung MR 03 für 2 Heizkreise, mit Trinkwassererwärmung durch Edelstahl-Standspeicher THERAMAT ES. Abb. 24: Beispiel 13 Witterungsgeführte Heizungsanlage (Q bis 76 kW), witterungsgeführte Heizkreisregelung (M 2135 W-K im Wandauf-...
  • Seite 31 MICROMAT EC 23/28 bis EC 40 Abb. 25: Beispiel 14 Witterungsgeführte Heizungsanlage (Q bis 76 kW), witterungsgeführte Heizkreisregelung (M 2135 W-K-M im Wandaufbaugehäuse) von 2 Mischerkreisen, mit Trinkwassererwärmung durch Edelstahl-Standspeicher THERAMAT ES Abb. 26: Beispiel 15 Witterungsgeführte Heizungsanlage (Q bis 76 kW), witterungsgeführte Heizkreisregelungen (M 2135 W-K, M 2135 W-K-M im Wandaufbaugehäuse) von einem Pumpenkreis und 3 Mischerkreisen, mit Trinkwassererwärmung durch Edelstahl-Standspeicher...
  • Seite 32 MICROMAT EC 23/28 bis EC 40 Abb. 27: Beispiel 16 Witterungsgeführte Heizungsanlage (Q bis 380 kW) mit MICROMAT EC-Brennwert-Heizkesseln in Kaskade, geregelt über den MAN- Kaskadenmanager KKM kombiniert mit Trinkwasservorerwärmung durch eine Solaranlage. Die witterungsgeführte Regelung der Heiz- kreise (3 Mischer- und 1 Pumpenkreis sowie die Speicherladepumpe) erfolgt über die Heizkreisregler M 2135 W-K und M 2135 W-K-M...
  • Seite 33 MICROMAT EC 23/28 bis EC 40 Abb. 28: Beispiel 17 Witterungsgeführte Heizungsanlage(Q bis 380 kW) mit MICROMAT EC-Brennwert-Heizkesseln in Kaskade, geregelt über den MAN-Kaskadenmanager KKM. Die Heizkreisregelung erfolgt witterungsgeführt über der Heizkreisregler M 2135 W-K, mit Trinkwassererwärmung durch Edelstahl-Standspeicher THERAMAT ES.
  • Seite 34 Witterungsgeführte Kaskadenanlage, geregelt über den Kaskadenmanager KKM und Raumeinheit RE 2132, mit 1 Heizkreis und mit Trinkwassererwärmung durch Edelstahl-Standspeicher THERAMAT ES Abb. 30: Beispiel 19 Witterungsgeführte Kaskadenanlage (Q bis 380 kW), geregelt über den MAN-Kaskadenmanager KKM, 1 Heizkreis, mit Trinkwassererwärmung über 2 trinkwasserseitig parallel geschalteten Edelstahl-Standspeichern THERAMAT ES...
  • Seite 35 MICROMAT EC 23/28 bis EC 40 Abb. 31: Beispiel 20 Witterungsgeführte Kaskadenanlage in Kombination mit Trinkwasservorerwärmung durch eine Solaranlage. Abb. 32: Beispiel 21 Witterungsgeführte Kaskadenanlage in Kombination mit Trinkwasservorerwärmung durch eine Solaranlage.
  • Seite 36 MICROMAT EC 23/28 bis EC 40 Abb. 33: Beispiel 22 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit 2 Heizkreisen und Mischermodul MR 03 kombiniert mit einer Solaranlage zur Trink- wasservorerwärmung durch Edelstahl-Standspeicher THERAMAT ES, Trinkwassernacherwärmung über den Edelstahl- Wandspeicher THERAMAT EW 60.
  • Seite 37 MICROMAT EC 23/28 bis EC 40 Abb. 34: Beispiel 23 Witterungsgeführte Heizungsanlage (Q > 20 kW) mit 2 Heizkreisen und Mischermodul MR 03 kombiniert mit einer Solaranlage zur Trink- wasservorerwärmung durch Edelstahl-Standspeicher THERAMAT ES, Trinkwassernacherwärmung über den Edelstahl-Standspeicher THERAMAT ES 120.

  • Seite 38: Den Micromat Ec Montieren

    MICROMAT EC 23/28 bis EC 40 Den MICROMAT EC montieren Den Montageort wählen Wandmontage Um die Vorteile des Brennwertkessels vollständig zu nut- Montageschiene mittels Schrauben und Dübel an der Wand be- festigen und Heizkessel einhängen. zen, sollte das Gerät ausschließlich raumluftunabhängig betrieben werden.

  • Seite 39: Heizungsseitiger Anschluss

    Nr.: 96.00012-0200 – Anschluss 1“, in den Rücklauf der Hei- gleichsgefäß benötigt. zungsanlage. Außerdem wird die Installation eines automatischen In den MICROMAT EC 23/28 – 31/36 kann ein Druckausgleichs- Luftabscheiders in den Vorlauf der Heizungsanlage empfohlen. gefäß mit einem Inhalt von 10 Litern eingebaut werden. Dieses reicht für eine normale Heizungsanlage mit etwa 100 Liter Was-...

  • Seite 40: Membran-Druckausgleichsgefäße

    MICROMAT EC 23/28 bis EC 40 Membran-Druckausgleichsgefäße Nach DIN 4751 müssen geschlossene, thermostatisch abgesi- cherte Wärmeerzeugeranlagen mit einem Ausdehnungsgefäß ausgerüstet werden. Ein wichtiger Aspekt bei der Planung von Heizungsanlagen ist die korrekte Auslegung und Berechnung von Ausdehnungsgefäßen. Zu klein ausgelegte Gefäße verursachen Betriebsstörungen und Schäden in der Anlage, wobei der größte...

  • Seite 41: Gasanschluss

    MICROMAT EC 23/28 bis EC 40 Gasanschluss Erläuterungen Als Mindest-Leitungsdurchmesser empfehlen wir: Der MICROMAT EC ist ein Gasgerät der Kategorie II 2ELL3B/P für Gase der 2. Familie Erdgas (Erdgas) bis 5 m Länge DN 20 (¾") Gerät für für Gase der 3. Familie 2 Gasfamilien bis 12 m Länge...

  • Seite 42: Heiz-Leistungsbegrenzung

    MICROMAT EC 23/28 bis EC 40 Kondenswasserableitung Lösen Sie die Flansche am Gaskombiventil Vordüse und Flüssiggasdüse einschrauben Das Kondenswasser aus dem Brennwertkessel und der Abgaslei- Flansche wieder festziehen; O-Ringe nicht vergessen! tung muss abgeleitet werden. Das anfallende Kondenswasser ist selten saurer als Regen- oder Mineralwasser. Durch das Kohlen- dioxid entsteht nur eine schwache Kohlensäure.

  • Seite 43: Kondenswasserableitung In Die Kanalisation

    Kondenswasser aus Gas-Brennwertkesseln in die öffent- liche Kanalisation. Verwenden Sie für die Ableitung des Kondenswassers kei- ne metallischen Leitungen oder Teile. Sollte eine Neutralisation gefordert werden, können Sie bei MAN eine Neutralisationseinrichtung als Zubehör beziehen. Kondenswasseranschluss montieren Der Kondenswasseranschluss bildet gleichzeitig die Abblasleitung des Sicherheitsventils.

  • Seite 44: Abgasführung/Verbrennungsluftzuführung

    Bundesländer, wenn sie innerhalb von Gebäuden Geschosse nempfindliches Abgassystem, das bauaufsichtlich zugelassen ist, überbrücken, in Schächten zu verlegen. Die erforderliche Qua- ins Freie abgeführt werden. MAN bietet entsprechende Abgassys- lität der Schächte ist den Feuerungsverordnungen zu entneh- teme an. men.

  • Seite 45: Installationsarten Für Gas-Brennwertkessel Micromat Ec

    MICROMAT EC 23/28 bis EC 40 Installationsarten für Gas-Brennwertkessel Auszug aus der Muster-Bauordnung (stellvertretend für MICROMAT EC Landesbauordnungen) und der Muster-Feuerungsver- ordnung (stellvertretend für Landes-Feuerungsver- Die verschiedenen Installationsarten (C ordnung) können den Seiten 49 - 54 entnommen werden. Muster-Bauordnung Zertifizierung Feuerstätten und Abgasanlagen, wie Schornsteine, Abgasleitun-...

  • Seite 46: Muster-Feuerungsverordnung

    MICROMAT EC 23/28 bis EC 40 Muster-Feuerungsverordnung Reinigungs- und Prüföffnungen Abgasanlagen müssen nach lichtem Querschnitt und Höhe, so- Abgasanlagen müssen im Sinne der Muster-Bauordnung und der weit erforderlich auch nach Wärmedurchlasswiderstand und inne- Landesbauordnung leicht und sicher zu reinigen sein.

  • Seite 47: Starre Abgasleitung

    MICROMAT EC 23/28 bis EC 40 Horizontale Abgasführung Ein für den sicheren Betrieb der Feuerungsanlage erforderli- • cher Querschnitt zwischen Abgasleitung und Schacht (Hinter- lüftung) muss geprüft und gereinigt werden können. Zur Kondenswasserableitung muss die horizontale Abgasleitung ein Gefälle von 2% (2 cm auf 1 m) haben. Der Heizkessel befindet sich am tieferen Ende der Abgasleitung.

  • Seite 48: Maximal Erreichbare Abgasleitungslängen Für Micromat Ec

    MICROMAT EC 23/28 bis EC 40 Maximal erreichbare Abgasleitungslängen für Gas-Brennwertkessel MICROMAT EC Für die Auslegung der Abgassysteme können die max. erreichbaren Längen für die Kesseltypen (unter Berücksichtigung der entspre- chenden Zuluftleitungen) den folgenden Tabellen entnommen werden: Verbindungsstück (waagerechte Abgasleitung): ohne Verbin- wirksame Höhe: 0,3 m;...

  • Seite 49: Raumluftunabhängiger Betrieb - C

    MICROMAT EC 23/28 bis EC 40 Raumluftunabhängiger Betrieb – Installationsbeispiel: Verwenden Sie für die Ableitung der Abgase und die Ver- sorgung mit Zuluft nur von MAN gelieferte und zugelasse- ne Bauteile. Installationsart - C Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes...

  • Seite 50: Zuluft-/ Abgas-Anschluss

    MICROMAT EC 23/28 bis EC 40 Installationsart – C Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes System dem Freien entnimmt (raumluftunabhängige Gas- feuerstätte). Gasfeuerstätte mit Verbrennungsluftzuführung und Ab- gasabführung senkrecht über Dach; die Mündungen be- finden sich nahe beieinander im gleichen Druckbereich.
  • Seite 51 MICROMAT EC 23/28 bis EC 40 Für die Ausführung des Doppelrohr-Systems benötigen Sie fol- Abgas-System im Schacht und an der Außenwand gende Bauteile (Abb. 40 und Abb. 41): (Abb. 43 - 45) Der MICROMAT EC wird an eine Abgas-Anlage aus Kunststoff an- Revisions-T-Stück mit Mess- und Prüföffnung...
  • Seite 52 MICROMAT EC 23/28 bis EC 40 Installationsbeispiele: Verwenden Sie für das Zusammenstecken der Ab- gasleitungen keine Gleitmittel außer Wasser und kein Werkzeug. Die Abgasanlage könnte sonst un- dicht werden. Beachten Sie, dass an waagerechten Teilstücken ein Ge- fälle von 5% zum Kessel vorgesehen werden muss (5 cm auf 1 m Länge), da sich sonst Kondenswasser in der Ab-...
  • Seite 53 MICROMAT EC 23/28 bis EC 40 Installationsart – C Installationsart – C Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, Gasgerät (Gebläse vor dem Brenner) mit Abgasanlage, welches die Verbrennungsluft über ein geschlossenes welches die Verbrennungsluft über ein geschlossenes System dem Freien entnimmt (raumluft-unabhängige System dem Freien entnimmt (raumluft-unabhängige...

  • Seite 54: Raumluftabhängiger Betrieb - B

    Verbrennungsluft dem Aufstellraum entnimmt (raumluftabhängige Gasfeuerstätte). Die Abgasabführung kann sowohl unter Unterdruck als auch unter Überdruck erfolgen. Verwenden Sie für die Ableitung der Abgase nur von MAN gelieferte, zugelassene Bauteile. Installationsbeispiele: Verwenden Sie für das Zusammenstecken der Ab- gasleitungen keine Gleitmittel außer Wasser und...

  • Seite 55: Elektrischer Anschluss

    MICROMAT EC 23/28 bis EC 40 Elektrischer Anschluss Darstellung der beiden Ebenen der Lüsterklemmreihe. Netzanschluss herstellen Trennen Sie die Netzleitung während der Arbeit an der elektrischen Anlage vom Netz! Der Netzanschluss des MICROMAT EC erfolgt auf Stecker einem Leitungsquerschnitt von 3 × 1,5 mm².

  • Seite 56: Heizungsregelung

    MICROMAT EC 23/28 bis EC 40 Heizungsregelung Außentemperaturfühler (AF) Die Heizungs-Vorlauftemperatur kann wie folgt geregelt werden Bei allen Regelungsarten mit Außentemperaturführung muss der (Regelungsarten): Außentemperaturfühler installiert werden. Dieser ist im Lieferum- fang enthalten. Der Außentemperaturfühler sollte an der Nord- Außentemperaturgeführt mit Nachtabsenkung über Uhren- oder Nordostseite des Gebäudes in etwa 2/3 der Fassadenhöhe...

  • Seite 57: Raumeinheit Re 2132

    MICROMAT EC 23/28 bis EC 40 Raumeinheit RE 2132 Für alle Regelungsarten mit Raumtemperatureinfluss oder Fern- Der Anschluss erfolgt 3-adrig (s. Tabelle 5 im Kap. Mindestquer- verstellung benötigen Sie eine Raumeinheit. Diese ist als Zubehör schnitte, Seite 55) auf die Klemmen R1, R2 und R3 der Lüster- erhältlich.

  • Seite 58: Fernversteller Re 2

    Ebene: Abb. 57: Der Fernversteller RE 2, der als Zubehör erhältlich ist, ermöglicht beim MICROMAT EC 23/28 bis EC 40 eine Fernverstellung des Tagessollwertes. Unter Verwendung der korrekten Funktions- nummer erkennt der Kessel selbständig, ob der RE 2 angeschlos- sen ist oder nicht.

  • Seite 59: Uhrenraumthermostat

    MICROMAT EC 23/28 bis EC 40 Uhrenraumthermostat (aus Altanlage vorhanden) Zur Ergänzung einer Außentemperaturregelung können Sie am Der Anschluss des Uhrenraumthermostat erfolgt 2-adrig, ver- MICROMAT EC einen Uhrenraumthermostat (230 VAC potential- tauschbar durch eine Leitung 2 x 1,5 mm² auf die Klemmen L1 freier Kontakt), der als Zubehör erhältlich ist, installieren (für die...

  • Seite 60: Raumthermostat

    MICROMAT EC 23/28 bis EC 40 Raumthermostat Zur Ergänzung einer Außentemperaturregelung können Sie am Der Anschluss des Raumthermostat erfolgt 2-adrig, vertauschbar MICROMAT EC einen Raumthermostat (230 VAC potentialfreier durch eine Leitung 2 x 1,5 mm² auf die Klemmen L1 und L2 Kontakt), der als Zubehör erhältlich ist, installieren (für die Rege-...

  • Seite 61: Kaskadenmanager Kkm

    MICROMAT EC 23/28 bis EC 40 Kaskadenmanager KKM Der Kaskadenmanager KKM regelt bis zu fünf MICROMAT EC Der Anschluss des Außentemperaturfühlers (S6) erfolgt 2-adrig. lastabhängig. Die lastabhängige Regelung erfolgt durch die Mo- Die Adern sind vertauschbar. dulation der Brenner und das Zuschalten der MICROMAT EC.

  • Seite 62: Trinkwassertemperaturfühler (Tf) Oder Trinkwasserthermostat Anschließen

    MICROMAT EC 23/28 bis EC 40 Trinkwassertemperaturfühler (TF) oder Trinkwasserthermostat anschließen Flüssiggasbetrieb unter Erdgleiche Für den Trinkwasservorrang verwenden Sie einen Fühler vom Typ Bei Betrieb mit Flüssiggas unter Erdgleiche kann in der Gas-Zu- KTY 81-210, der als Zubehör erhältlich ist, oder einen Thermostat leitung außerhalb des Gebäudes ein externes Gasmagnetventil in-...

  • Seite 63: Externe Pumpe

    MICROMAT EC 23/28 bis EC 40 Externe Pumpe Anschluss einer zusätzlichen Heizkreispumpe (Pumpe 2), die nur Aufgrund des externen Gasmagnetventils bei Flüs- in Verbindung mit einer Wasserweiche erforderlich ist, ohne das siggasbetrieb unter Erdgleiche (s. Seite 62) ist die Zusatzmodul PR 01.

  • Seite 64: Zusatzmodule

    MICROMAT EC 23/28 bis EC 40 Zusatzmodule Pumpenregelung PR 01 Anwendung Wandmontage Die Pumpenregelung PR 01 dient beim MICROMAT EC zur Steue- Lösen Sie die 4 Schrauben an der Vorderseite der Pumpenrege- rung einer zusätzlichen Heizkreispumpe (Pumpe 2). Diese Pumpe lung.

  • Seite 65: Installation Und Elektrischer Anschluss - Pr

    MICROMAT EC 23/28 bis EC 40 Installation und elektrischer Anschluss – PR 01 Anschluss-Schema – Pumpenregelung PR 01 Schließen Sie die PR 01 nach dem folgenden Schemata an. Die Anschlusskabel sind fertig konfektioniert und beschriftet. Länge ca. 140 cm. Installationsschema Abb.

  • Seite 66: Mischerregelung Mr 03

    MICROMAT EC 23/28 bis EC 40 Mischerregelung MR 03 Anwendung Wandmontage Die Mischerregelung MR 03 dient beim MICROMAT EC zur Steue- Lösen Sie die 4 Schrauben an der Vorderseite der Mischerrege- rung eines Mischers, der Pumpen im Heizkreis und im Mischer- lung kreis.

  • Seite 67: Installation Und Elektrischer Anschluss - Mr

    MICROMAT EC 23/28 bis EC 40 Installation und elektrischer Anschluss – MR 03 Raumeinheit installieren Schließen Sie die MR 03 nach dem folgenden Schema an. Die Montieren Sie die Raumeinheit im Hauptwohnraum etwa 1,5 m Anschlusskabel sind bis auf das Kabel der 2. Raumeinheit über dem Fußboden.

  • Seite 68: Anschluss-Schema - Mischerregelung Mr

    MICROMAT EC 23/28 bis EC 40 Anschluss-Schema – Mischerregelung MR 03 Verwenden Sie entsprechend der Leitungslänge eine 3-adrige Leitung mit folgendem Mindestquerschnitt: Länge[m] Mindestquerschnitt[mm²] bis 25 0,25 25…50 50…140 Tabelle 7: Mindestquerschnitte MR 03 Beachten Sie, dass der MICROMAT EC auf Mischerkreis eingestellt werden muss.

  • Seite 69: Einstellen Der Heizkurve

    MICROMAT EC 23/28 bis EC 40 Einstellen der Heizkurve Auslegepunkt Fixpunkt Mit dem roten Potentiometer der MR 03 stellen Sie die Vorlauf- Wenn die Mischerregelung MR 03 angeschlossen ist, können Sie den Fixpunkt der Heizkurve des Mischerkreises mit dem Menü- temperatur im Auslegepunkt bei einer Außentemperatur von –...

  • Seite 70: Störungskontakt Für Sammel-Störmeldung

    MICROMAT EC 23/28 bis EC 40 Störungskontakt für Sammel-Störmeldung Externe Frostschutzumschaltung Der MICROMAT EC besitzt einen potentialfreien Kontakt, der bei Mit einem externen potentialfreien Kontakt (z. B. Telefonkontakt) einer Störung schließt. kann der MICROMAT EC in den Frostschutzbetrieb umgeschaltet werden. Dieser Kontakt kann mit dem Adapter (Artikel-Nr.

  • Seite 71: Temperaturfühler-Werte-Tabelle

    MICROMAT EC 23/28 bis EC 40 Temperaturfühler-Werte-Tabelle Sicherungen Typ KTY 81-210 (PTC) Der MICROMAT EC hat 3 elektrische Sicherungen im Kessel- schaltfeld. Spannung* über S1, Spannung* Temperatur Widerstand S3, S4, S5, S7, TF über S6, AF [°C] 1247 1,92 1306...

  • Seite 72: Stromlaufplan Micromat Ec .. H/Hs/S

    MICROMAT EC 23/28 bis EC 40 Stromlaufplan MICROMAT EC .. H/HS/S S1 - VORLAUFTEMPERATURSENSOR S4 - RÜCKLAUFTEMPERATURSENSOR S3 - TRINKWASSERAUSTRITTSSENSOR (nur bei S-Geräten) Wasserdruck Schalter S5 - TRINKWASSERVORRANGSENSOR (nur bei S-Geräten) STBW STB - WASSER STBA STB - ABGAS VENT...

  • Seite 73: Die Regelung An Die Heizungsanlage Anpassen

    MICROMAT EC 23/28 bis EC 40 Die Regelung an die Heizungsanlage anpassen Beispiel für die Auswahl: Display Sommer/Winter-Taste/ EIN/AUS- Zeiger- (Status) Sie haben eine TWW-Bereitung über Drei-Wege-Umschaltventil. Plus-Taste Taste Manometer Sie regeln außentemperaturgeführt einen direkten Heizkreis und einen Mischerkreis. Sie schließen keine Raumeinheit an. Der di- rekte Heizkreis ist ein NT-Heizkreis.

  • Seite 74: Funktions-Nummer-Einstellungen

    MICROMAT EC 23/28 bis EC 40 Funktions-Nummer Einstellungen Außentemperaturgeführt ohne TWW-Bereitung oder mit TWW-Bereitung über Drei-Wege-Umschaltventil Funktions- TT-Heizung mit Raumeinheit NT-Heizung HT-Heizung TT-Heizung Außentemperaturgeführt ohne Mischerkreis mit Raumthermostat NT-Heizung (nur direkter Heizkreis) HT-Heizung TT-Heizung ohne Raumeinheit oder ohne Raumthermostat oder...
  • Seite 75 MICROMAT EC 23/28 bis EC 40 Festwertregelung (ohne Raumführung und ohne Außentemperaturfühler) ohne TWW-Bereitung oder mit TWW-Bereitung über Drei-Wege-Umschaltventil Funktions- direkter Heizkreis ist TT-Heizung ohne Außentemperaturfühler, ohne Mischerkreis Raumeinheit, Raumthermostat direkter Heizkreis ist NT-Heizung (nur direkter Heizkreis) (Festwertregelung) direkter Heizkreis ist HT-Heizung ohne Außentemperaturfühler,...
  • Seite 76 MICROMAT EC 23/28 bis EC 40 Raumtemperaturgeführt (ohne Außentemperaturfühler) mit TWW-Bereitung über Ladepumpe Funktions- TT-Heizung mit Raumeinheit NT-Heizung Raumtemperaturgeführt HT-Heizung ohne Mischerkreis TT-Heizung (nur direkter Heizkreis) mit Raumthermostat NT-Heizung HT-Heizung direkter Heizkreis ist NT-Heizung mit zwei Raumeinheiten direkter Heizkreis ist HT-Heizung Raumtemperaturgeführter...

  • Seite 77: Inbetriebnahme

    MICROMAT EC 23/28 bis EC 40 Inbetriebnahme Einregulierung des Brenners Gasleitung überprüfen Stellen Sie sicher, dass bei Flüssiggasbetrieb die entspre- Überprüfen Sie die Gasleitung auf Dichtheit! chende Düse eingebaut ist (s. Abschnitt „Gasdüse wech- seln...“, Seite 41). Drücken Sie die Gaszuleitung nur bis zum Geräteab- sperrhahn ab.
  • Seite 78 MICROMAT EC 23/28 bis EC 40 Wählen Sie mit der Taste „Menü“ die Gebläsedrehzahl Danach betätigen Sie wieder die "+"-Taste bis Voll-Last er- reicht ist. Kontrollieren Sie erneut den CO -Wert bzw. CO- [DREHZ...U/min] auf der Statusanzeige im Display an (Taste Wert für Voll-Last (s.

  • Seite 79: Kontrolle Und Einstellung Der Abgaswerte Bei Geschlossener Haube

    Schritte a) bis d) wiederholen. Bei Einstellung über CO-Werte (verdünnt) kann ebenfalls das oben beschriebene Beispiel angewendet werden. Luft-Abgas-Anlage Überprüfen Sie die Dichtheit der Abgasleitung. MAN emp- fiehlt, dass Sie im Ringspalt zwischen Zuluft- und Abgaslei- tung eine CO - oder O -Messung durchführen, um die Dicht-...

  • Seite 80: Einstellungen

    MICROMAT EC 23/28 bis EC 40 Einstellungen Eintritt in die Benutzerebene des Pop Up Menüs Mit der Anzeige [ZURÜCK] können die Untermenüs bzw. die Be- Wird die Taste „Menü“ länger als 3 Sek. gedrückt, gelangen Sie nutzerebene wieder verlassen werden. Dazu ist die "+" oder "–"- in die "Benutzerebene"...
  • Seite 81 MICROMAT EC 23/28 bis EC 40 [*3] Trinkwarmwassertemperatur [TEMP WW] Wenn Zeitblöcke nicht aktiviert werden sollen, bitte die Schaltzeiten auf 0.00 einstellen. Falls überhaupt keine Ab- In diesem Menüpunkt wird mit der "+" oder "–"-Taste die senkung gewünscht wird, bitte im ersten Zeitblock gewünschte Trinkwarmwassertemperatur eingegeben und...

  • Seite 82: Fachmannebene Des Pop Up Menüs

    MICROMAT EC 23/28 bis EC 40 Mit der "+" oder "–" -Taste wird die Anzahl der Tage der [*8] Nachtabsenkung [ABSENKUNG] Abwesenheit (Urlaub) eingegeben und mit der Taste "Menü" Mit der "+" oder "–"-Taste wird hier der Temperaturwert bestätigt. Ist der eingegebene Zeitraum verstrichen, kehrt für die Nachtabsenkung eingestellt.
  • Seite 83 MICROMAT EC 23/28 bis EC 40 [1] Fixpunkt des direkten Heizkreises einstellen NT-Heizung [FIX 20°C HK] Einstellbarer Bereich der Auslegetemperatur: 50°C…90°C (Steigung: 0,86…2,0 bei Fixpunkt: 20/20°C), Mit dem Menüpunkt [1] stellen Sie die Vorlauftemperatur bei einer bei 70°C (Steigung: 1,43 bei Fixpunkt: 20/20°C) Außentemperatur von 20°C ein.
  • Seite 84 MICROMAT EC 23/28 bis EC 40 Wenn Sie die Funktions-Nr. (Fachmannebene, Menüpunkt Pumpen-Dauer [PUMPE DAUER] [13]) „ohne Außenfühler“ eingestellt haben, sind die Heiz- Wenn ein Pumpen-Dauerlauf der Kesselkreispumpe gewünscht kennlinieneinstellungen ohne Funktion. Der MICROMAT EC wird, muss im Menüpunkt [7] die Pumpen-Dauer auf "EIN" ge- heizt dann fest auf die mit der Funktions-Nr.

  • Seite 85: Übersicht Gebläsedrehzahlen

    MICROMAT EC 23/28 bis EC 40 Übersicht Gebläsedrehzahlen Kessel - absolut Startdreh- Max. HK Min. Kessel - werkseitig Min. Kessel - absolut zahl Kessel-Typ [U/min] [U/min] [U/min] [U/min] [U/min] [U/min] bezogen auf Max. HK bezogen auf Max. HK EC 11/28...

  • Seite 86: Parameterwerte

    MICROMAT EC 23/28 bis EC 40 Parameterwerte Menüpunkt/Gerät EC 23/28 EC 31/36 EC 40 A Drehzahlen Maximale Drehzahl 6000 6000 6300 Maximale Drehzahl Heizung Drehzahl Start Drehzahl Start L/H Gas Drehzahl Start Flüssiggas Minimale Drehzahl Maximale Drehzahlzunahme im Betrieb 1270...

  • Seite 87: Den Betreiber Einweisen

    MICROMAT EC 23/28 bis EC 40 Den Betreiber einweisen Statusanzeige Die Statusanzeige im Display gibt im Klartext Informationen über Weisen Sie den Anlagenbetreiber in die Bedienung der den Betriebszustand des MICROMAT EC an. Die Anzeigen werden gesamten Anlage ein. Machen Sie ihn insbesondere mit unterschieden in Statusmeldungen (kein Blinken) und Störungs-...

  • Seite 88: Störungsmeldungen (Blinkende Anzeige)

    MICROMAT EC 23/28 bis EC 40 Sie erreichen wieder die normale Statusanzeige, wenn Sie nach [Gebläse tief]: Kessel hat zu niedrige Gebläse-Drehzahl der Anzeige [Pumpe i] erneut die Taste „Menü“ drücken. Wird die erkannt. Taste „Menü“ nicht gedrückt, erscheint nach 4 bis 5 Min. auto- [Entlüftung]: Kessel befindet sich für kurze Zeit im Entlüf-...

  • Seite 89: Stb-Test-Taste

    MICROMAT EC 23/28 bis EC 40 STB-Test-Taste Die Taste „TEST“ ist dem Fachmann vorbehalten, um die Funktion des STB-Heizwasser simulieren zu können. Während des Drückens der Taste „TEST“ erscheint Anzeige [wächter V/L]. Während dieser Anzeige ist die Funktion des MICROMAT EC blockiert. Wird die Taste „TEST“ freigeben, geht der Heizkessel wieder in Betrieb.

  • Seite 90: Wartung

    MICROMAT EC 23/28 bis EC 40 Wartung Jährliche Wartung durch die MAN-Fachfirma Nach 365 Betriebstagen (8760 h) bzw. den im Menüpunkt [6] der Nach dem Spülen des Wärmetauschers ist darauf zu achten, Fachmannebene eingestellten Wert, erscheint im Display die Auf- dass sich der Kunststoff-Kondenswasserablaufbogen unter- halb des Wärmetauschers nicht zugesetzt hat.

  • Seite 91: Den Micromat Ec Außer Betrieb Nehmen

    MICROMAT EC 23/28 bis EC 40 Nachdem Sie die Wartung durchgeführt haben, wählen Sie den Menüpunkt [6] der Fachmannebene an und setzen Sie die Tage bis zur nächsten Wartungsaufforderung. Soll die Wartungsaufforderung nach 365 erscheinen , drü- cken Sie die Taste „Menü“ zweimal hintereinander.

  • Seite 92: Störungsliste

    MICROMAT EC 23/28 bis EC 40 Störungsliste In der Fehlerbeseitigungsliste finden Sie mögliche Ursachen sowie In den folgenden Tabellen sind mögliche Störungen aufgelistet. Informationen über die Behebung der Störung. Die rechte Spalte enthält die entsprechenden Zeilennummern der Fehlerbeseitigungsliste (s. Tabelle 18 ab Seite 96).

  • Seite 93: Fehlerbeseitigungsliste

    MICROMAT EC 23/28 bis EC 40 Fehlerbeseitigungsliste Tabelle 18: Fehlerbeseitigungsliste Zeilen- Ursache der Störung Abhilfe nummer Funktions-Nummer nicht korrekt entsprechend der Anleitung einstellen Raumeinheit nicht richtig angeschlossen Verdrahtung überprüfen Sensor nicht richtig angeschlossen oder defekt Widerstand messen, ggf. austauschen Raumeinheit defekt...
  • Seite 94 MICROMAT EC 23/28 bis EC 40 Zeilen- Ursache der Störung Abhilfe nummer Entleerungshahn ist nicht geschlossen Entleerungshahn schließen Messnippel für den Düsendruck nicht geschlossen Messnippel schließen Gas-Luft-Mischkasten am Gebläse nicht richtig mon- O-Ringe richtig montieren, Schrauben gleichmäßig anziehen tiert Sicherung 24 V, Mitte des Kesselschaltfeldes, defekt Sicherung ersetzen Wartung/Inspektion durchführen und im Menüpunkt [6] der Fachmann-...

  • Seite 95: Ausschreibungstexte

    MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 15/22 H Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 15/22 H Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe. Artikel-Nr.: Erdgas 96.00021-1350 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner für reinen Heizbetrieb.
  • Seite 96 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 23/28 H Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 23/28 H Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe. Artikel-Nr.: Erdgas 96.00021-1353 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner für reinen Heizbetrieb.
  • Seite 97 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 31/36 H Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 31/36 H Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe. Artikel-Nr.: Erdgas 96.00021-1356 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner für reinen Heizbetrieb.
  • Seite 98 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 15/22 HS Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 15/22 HS Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe, mit Drei-Wege-Umschaltventil. Artikel-Nr.: Erdgas 96.00021-1351 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner, mit Drei-Wege-Umschalt- ventil zur Umschaltung zwischen Heizbetrieb und Trinkwassererwärmung.
  • Seite 99 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 23/28 HS Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 23/28 HS Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe, mit Drei-Wege-Umschaltventil. Artikel-Nr.: Erdgas 96.00021-1354 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner, mit Drei-Wege-Umschalt- ventil zur Umschaltung zwischen Heizbetrieb und Trinkwassererwärmung.
  • Seite 100 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 31/36 HS Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 31/36 HS Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe, mit Drei-Wege-Umschaltventil. Artikel-Nr.: Erdgas 96.00021-1357 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner, mit Drei-Wege-Umschalt- ventil zur Umschaltung zwischen Heizbetrieb und Trinkwassererwärmung.
  • Seite 101 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 23/28 S Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 23/28 S Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe, mit Drei-Wege-Umschaltventil und Koaxial-Wärmetauscher. Artikel-Nr.: Erdgas 96.00021-1355 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner, mit Drei-Wege-Umschalt- ventil zur Umschaltung zwischen Heizbetrieb und Trinkwassererwärmung, mit Koaxial-Wärmetau-...
  • Seite 102 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 31/36 S Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 31/36 S Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe, mit Drei-Wege-Umschaltventil und Koaxial-Wärmetauscher. Artikel-Nr.: Erdgas 96.00021-1358 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis 100% modulierendem ECONOX-Vormisch-Strahlungsbrenner, mit Drei-Wege-Umschalt- ventil zur Umschaltung zwischen Heizbetrieb und Trinkwassererwärmung, mit Koaxial-Wärmetau-...
  • Seite 103 MICROMAT EC 23/28 bis EC 40 Ausschreibungstext MICROMAT EC 40 H Pos. Anz. Bezeichnung Einzelpreis Gesamtpreis Gas-Brennwertkessel MICROMAT EC 40 H Für Erd- und Flüssiggas, mit drehzahlgeregelter Pumpe. Artikel-Nr.: Erdgas 96.00021-1359 Brennwert-Heizkessel nach prEN 483, Kategorie II2ELL3B/P, und prEN 677 mit integriertem, von 20% bis100 % modulierendem ECONOX-Vormisch-Strahlungsbrenner für reinen Heizbetrieb.

  • Seite 104: Index

    MICROMAT EC 23/28 bis EC 40 Index Flüssiggas, Umstellung auf 41-42 Flüssiggasbetrieb unter Erdgleiche Funktionsnummer 74-76/82/84 Auslegepunkt des direkten Heizkreises einstellen Frostschutz Abgasführung/Verbrennungsluftzuführung Frostschutzumschaltung, externe 17/70 Abgasführung, horizontale Fußbodenheizung im gleitenden Betrieb Abgasleitung, starre Abgasleitung, horizontale Abgasleitungslängen, maximal erreichbare Abgasseitiger Anschluss...
  • Seite 105 MICROMAT EC 23/28 bis EC 40 Maßangaben für Installation Montageschiene Schaltfeld Maßangaben Montageabstand Schlammabscheider Maße MICROMAT EC .. H/HS/S Schmutzfänger Maximale Belastung, Heizbetrieb Schnittstelle, RS-232-, (Service-Software) 11/90 Membran-Druckausgleichsgefäß Schornsteinfegertaste Mindest-Leitungsdurchmesser, Gaszuleitung Mindestquerschnitte Minimale Belastung Mischerregelung MR 03 66-69 Statusanzeige Muster-Bauordnung, Auszug...

  • Seite 106: Gewährleistungsurkunde

    MICROMAT EC 23/28 bis EC 40 Gewährleistungsurkunde Die Firma MAN Heiztechnik GmbH gewährt der Heizungsfachfirma eine Materialgewährleistung von 5 Jahren auf Gussheiz- kesselkörper, Speicher und SPIRANOX Wärmetauscher sowie eine Materialgewährleistung von 2 Jahren auf Brenner und al- le Elektro- sowie sonstigen Bauteile.

  • Seite 107: Wartungs-Nachweis

    MICROMAT EC 23/28 bis EC 40 Wartungs-Nachweis Brenner 1 Brenner 2 Brenner 1 Brenner 2 1. Service-Wartung 2. Service-Wartung Min. Max. Min. Max. Min. Max. Min. Max. -Gehalt -Gehalt Pos. 3 Pos. 3 CO-Gehalt CO-Gehalt Gasmenge m³/h Gasmenge m³/h Ruhedruck P1/Pi...

  • Seite 108: Verkaufs- Und Serviceorganisation Der Man Heiztechnik

    Verkaufs- und Serviceorganisation der MAN Heiztechnik Büro Region / Standort Straße Vorwahl Telefon Telefax E-Mail Dresden 01640 Coswig Am Weiten Born 27 0 35 23 7 11 64 70 16 25 thomas-schiefelbein@t-online.de Leipzig 04177 Leipzig Henricistrasse 34 03 41 9 26 09 55 9 26 09 56 eric_boltze@t-online.de...
